Instrumenttiliitännät
Ulkoinen virta
V A R O I T U S
Kun käytät ulkoista virtalähdettä instrumentin virtalähteenä, varmista, että ulkoinen virtapistoke on maadoitettu.
Sisäisen, ladattavan akun lisäksi instrumenttia voi käyttää ulkoisella virtalähteellä käyttämällä
toimitukseen kuuluvaa verkkolaitetta ja kaapelia. Liitä verkkolaite laitteen virtaliitäntään (nro 5 Kuva 1
sivulla 230) ja liitä pistoke virtapistorasiaan.
Huomautus: Kun instrumentti on liitetty ulkoiseen virtalähteeseen, sisäinen akku latautuu automaattisesti.
RS232-liitäntä
Tätä liitäntää voidaan käyttää mittaustietojen lataamiseen ja mittaustulosten reaaliaikaiseen
valvontaan.
Tämän linkin kautta tietokoneelle lähetetyt tiedot ovat yhtäläisiä muodoltaan ja sisällöltään kuin
instrumentin mittaustiedostoon tallennetut ja jotka voidaan siirtää USB-massamuistilaitteella (katso
lisätietoja Tuodut tiedostot sivulla 241).
USB-liitäntä
USB-liitäntää (nro 4 kohdassa Kuva 1 sivulla 230) käytetään tietojen viemiseen instrumenttiin ja
tuomiseen instrumentista. Taulukot voidaan asettaa tietokoneessa 3100-
tietokoneohjelmistosovelluksella ja ladata instrumenttiin USB-massamuistilaitteella.
Lisäksi taulukot voidaan viedä instrumentista USB-tallennuslaitteeseen ja sitten tuoda toiseen 3100-
instrumenttiin määritysten määrittämistä varten.
Lisätietoja, katso Tuo/Vie sivulla 240.
Näyterivien yhdistäminen
Mittauksia voi tehdä joko jatkuvana tai näyte-näytteeltä pohjalla. Kummassakin tilassa instrumentti on
yhdistettävä näyteriviin seuraavasti:

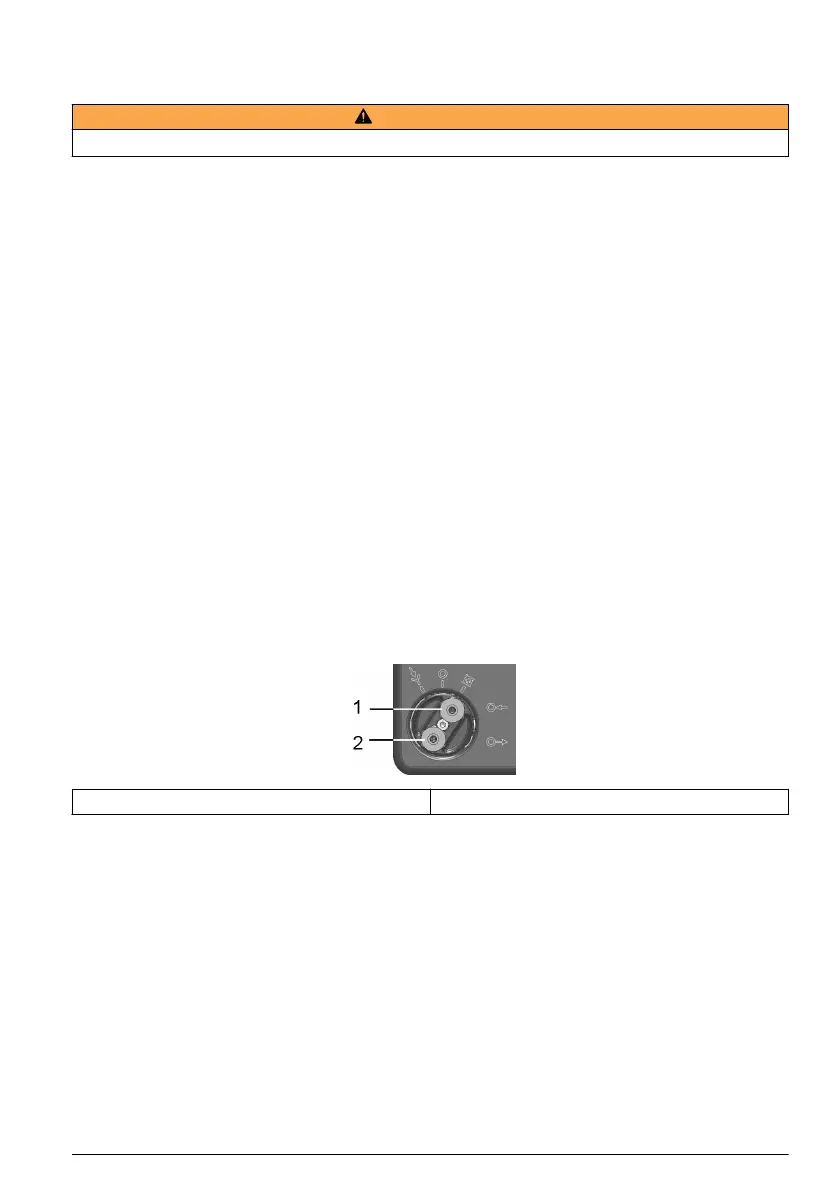

1. Instrumentin näytteen tulo- ja lähtöliitännät sijaitsevat ON/OFF-näytevirtausventtiilissä (nro 8
Kuva 2 sivulla 230 ja suurennettuna seuraavassa kaaviossa):
1 Näytetulo 2 Näytelähtö
2. Liitä tulo- ja lähtöputket oikein näytelähteeseen ja poistoon. Alla olevassa kaaviossa venttiili
näkyy OFF-asennossa. Käännä näytevirtaus kokonaan ON kääntämällä venttiiliä vastapäivään
kunnes se naksahtaa paikoilleen (noin 1/8 käännös). Poista ilmakuplajäämät näytelinjasta
kääntämällä venttiili PURGE-asentoon 5 sekunniksi, ennen kuin käännät sen ON-asentoon.
Huomautus: Ruostumatonta terästä oleva putki kuuluu työkalusarjan toimitukseen (vain 4 mm:n
instrumenttiversio) ja sitä voi käyttää muoviputkien asemesta lähtöventtiilissä, jos instrumentin paine on
riittävän korkea aiheuttamaan muoviputken liiallista liikettä.
3. Jos näytteessä on hiukkasia, on suositeltavaa käyttää tuloputkessa suodatinta, jotta vältytään
näytevirran tukkeutumiselta. Suodatin (mukaan lukien 10 verkon rasia) sisältyy instrumentin
mukana toimitettuun työkalusarjaan. Suodatin on saatavana myös erikseen varaosana, nro
DG33216 (4 mm:n instrumentti), DG33317 (6 mm:n instrumentti) tai DG33318 (1/4 tuuman
instrumentti) ja verkkoja 10 verkon pakkauksissa, varaosanro DG33217.
4. Ohjaa näytevirtaa säätöventtiilillä (Nro 7 Kuva 2 sivulla 230), joka sijaitsee näytevirtaventtiilin
yläpuolella.
Virtausnopeusohjeet:
Suomi
231
