Skala wyniku pomiaru jest obliczana automatycznie na podstawie wartości maksymalnej i minimalnej
widocznych odpowiednio na górze i na dole osi Y.
W trybie próbki jest wyświetlany symbol kwadratu oznaczający zakończenie pomiaru. Ma on kolor
zielony, jeśli zostaną spełnione kryteria zatrzymania, lub kolor czerwony, jeśli pomiar jest
nieprawidłowy.
Kolor krzywej ma następujące znaczenie:
• szary (linia normalna): kanał jest odłączony lub pomiar wykracza poza zakres;
• zielony (linia pogrubiona): kanał jest kalibrowany;
• szary (linia pogrubiona): pomiar nie rozpoczął się (tylko tryb próbki);
• czerwony (linia pogrubiona): został aktywowany alarm;
• niebieski (linia pogrubiona): normalny pomiar.
Lista konfiguracji pomiaru
Na ekranie pomiaru naciśnij kilkakrotnie klawisz strzałki w prawo, aż pojawi się lista konfiguracji
pomiarów przechowywanych w urządzeniu.
Uwaga: konfiguracje są definiowane przez użytkownika na komputerze PC (patrz Tworzenie nowej tabeli
konfiguracji pomiaru na stronie 187) i są importowane do urządzenia (patrz Przesyłanie plików do urządzenia
na stronie 188). Jedynie domyślna konfiguracja (ID0) może być edytowana przez użytkownika przy użyciu
urządzenia. W tym celu użytkownik musi być zalogowany z prawami administratora, a domyślne parametry można
edytować z menu głównego, jako opisano w punkcie Domyślne ustawienia konfiguracyjne pomiaru na stronie 196.
Przewiń listę konfiguracji pomiarów za pomocą klawiszy strzałki w górę i w dół. Gdy zostanie
zaznaczona odpowiednia konfiguracja, naciśnij klawisz Enter, aby ją wybrać. Szczegóły wybranej
konfiguracji zostaną wyświetlone na ekranie.
Naciśnij jeszcze raz klawisz Enter, aby wybrać tę konfigurację i wrócić na ekran pomiaru lub naciśnij
Cancel (anuluj), aby odrzucić konfigurację i wrócić na ekran z listą konfiguracji pomiarów.
Alarmy pomiaru
Jeśli podczas pomiaru wystąpi problem, system będzie przełączać co sekundę ekran pomiaru
naprzemiennie z ekranem komunikatu o błędzie.
Wartość pomiaru jest wyświetlana na czerwono, co oznacza, że znajduje się ona poza wcześniej
zdefiniowanymi limitami alarmu. Niska wartość alarmu po prawej stronie ekranu również jest
wyświetlana na czerwono, aby zasygnalizować powód błędu pomiaru wartości.
Na ekranie komunikatu o błędzie podany jest powód nieprawidłowości pomiaru.
Uwaga: jeśli mierzona wartość powróci powyżej tej niskiej wartości, wartość ta ponownie będzie wyświetlana
na niebiesko i ekran komunikatu o błędzie nie będzie już wyświetlany.
Menu główne
Menu główne jest dostępne jedynie dla użytkowników zalogowanych z uprawnieniami administratora.
Aby uzyskać dostęp do menu głównego z ekranu pomiarowego, naciśnij klawisz Enter na głównej

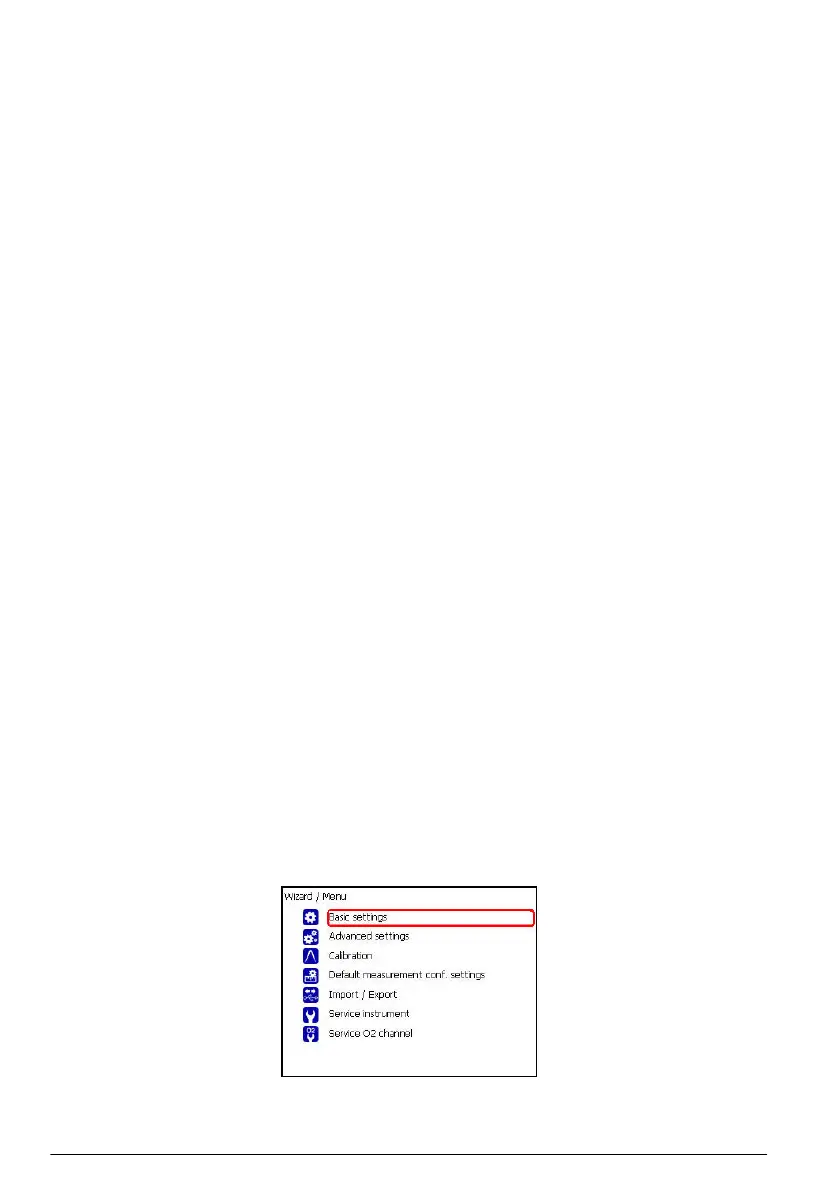

klawiaturze, aby wyświetlić następujące opcje:
Przejdź przez menu za pomocą klawiszy strzałek w górę i w dół. Gdy zostanie zaznaczona
wymagana opcja, naciśnij klawisz Enter, aby wybrać ją i wyświetlić ekrany opcji podrzędnych.
