A belső, újratölthető akkumulátorok mellett a műszer külső áramforrásról is üzemeltethető a mellékelt
adapter és kábel használatával. Csatlakoztassa az adaptert a műszeren lévő tápellátás-csatlakoztató
aljzathoz (sz.: 5az alábbi helyen: 1. ábra oldalon 275) és dugaszolja a külső energiaellátó aljzatba.
Megjegyzés: Ha a műszert külső energiaforráshoz csatlakoztatják, a belső akkumulátor automatikusan újratöltésre
kerül.
RS232 kapcsolat
Ez a kapcsolat használható a mérési adatok letöltésére és a mérések valós idejű megfigyelésére.
Az e kapcsolat révén a számítógépre küldött adatok formátum és tartalom szempontjából azonosak
azokkal, amelyek a műszer mérési fájljában kerülnek tárolásra, és amelyek az USB háttértár-
eszközzel átvihetők (a részleteket lásd az alábbi helyen: Exportált fájlok oldalon 287).
USB csatlakozás
Az USB csatlakozás (sz. 4 helyszíne: 1. ábra oldalon 275) használatos adatok exportálására és
importálására a műszerből, illetve a műszerbe. A számítógépen táblázatokat lehet beállítani a
3100 PC szoftveralkalmazás használatával, majd ezek feltölthetők a műszerre az USB háttértár-
eszköz használatával.
Továbbá táblázatokat lehet exportálni a műszerről az USB tárolóeszközeire, majd ezek importálhatók
a többi 3100 műszerre a konfigurációk szabványosítása céljából.
Az erre vonatkozó további részleteket lásd az alábbi helyen: Import / Export oldalon 286.
Mintavezetékek összekötése
A méréseket folyamatosan vagy mintánként lehet végezni. Bármelyik üzemmódban, a műszert a
következő módon lehet a mintavezetékhez csatlakoztatni:
1. A műszeren a mintabemeneti és kimeneti csatlakozók az ON/OFF (KI/BE) mintaáramlási
szelepen találhatók (amelynek száma 8 a 2. ábra oldalon 275 és az alábbi diagramon
szerepelnek nagyítva):

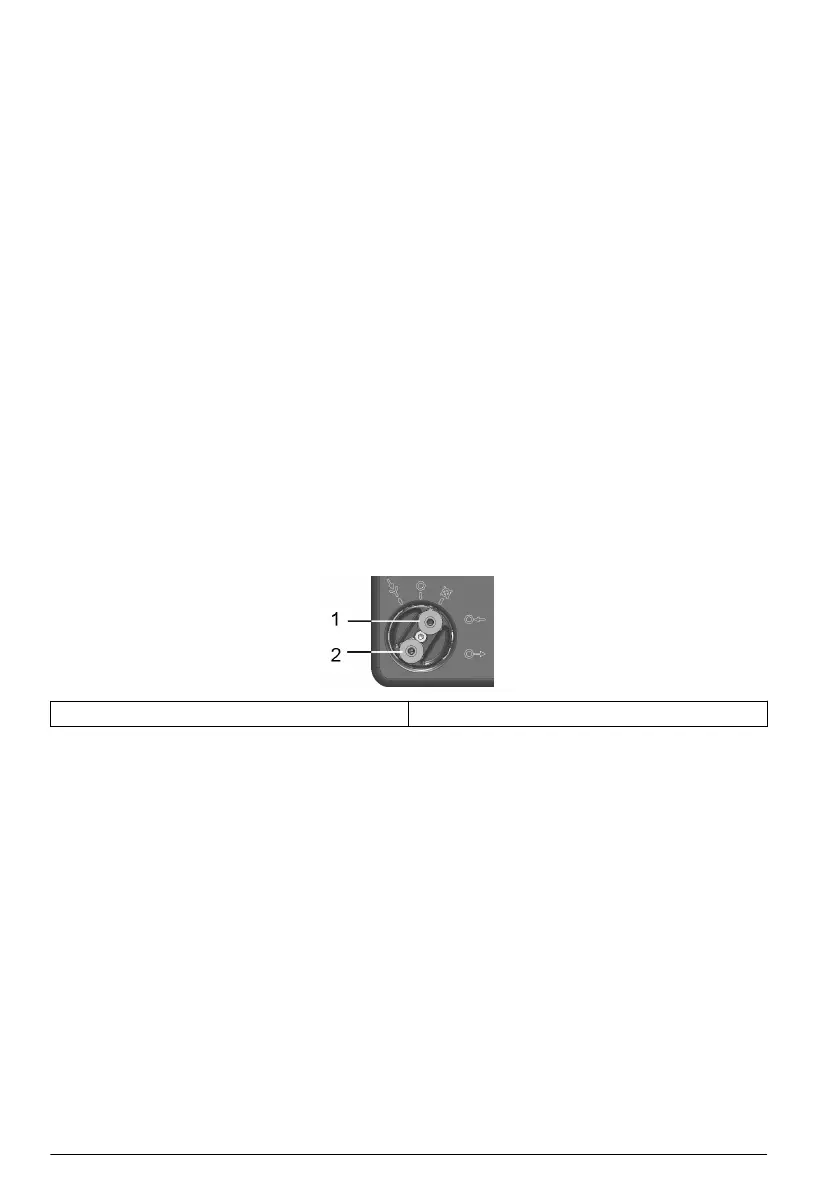

1 Mintabeömlő-nyílás 2 Mintakieresztő-nyílás
2. Csatlakoztassa a bemeneti és kimeneti csövezetet a minta forrásához, valamint a leeresztőhöz.
A fenti diagram mutatja, hogy a szelep OFF (KI) helyzetben van. A mintaáram teljesen ON (BE)
helyzetbe való kapcsolásához forgassa a szelepet az óramutató járásával ellenkező irányban,
amíg a helyére nem kattan (körülbelül 1/8 fordulattal). A mintavezetékből bármilyen fennmaradó
légbuborék eltávolításához forgassa a szelepet a PURGE (LÉGTELENÍTÉS) helyzetbe
5 másodpercig, mielőtt az ON (BE) helyzetbe kapcsolná.
Megjegyzés: A szerszámkészletben adott hosszúságú rozsdamentes acél csövezet található (csak a 4 mm-es
műszerváltozat esetén, és ez használható a műanyag csövezet helyett a kieresztő szelepen, ha a műszerben
fennálló nyomás elég magas ahhoz, hogy a műanyag csövezet túlzott mozgását okozza.
3. Ha a minta részecskéket tartalmaz, ajánlatos szűrő használata a bemeneti csövön, hogy a
mintaáramlás bármilyen eltömődése elkerülhető legyen. A szűrő (beleértve egy 10 szűrőbetétet
tartalmazó dobozt) a műszerhez mellékelt szerszámkészlet részét képezi. Külön is
megrendelhető, mint a DG33216 számú (4 mm-es műszer), DG33317 (6 mm-es műszer) vagy
DG33318 (1/4 inches műszer) pótalkatrész, valamint DG33217 számú pótalkatrészként, mint
10 szűrőbetétből álló készlet.
4. A mintaáramlást szabályozza a beállítószelep használatával, amelynekszáma 7a 2. ábra
oldalon 275 helyen), amely a fenti mintaáramlási szelepen helyezkedik el.
Az áramlási sebességre vonatkozó irányelvek:
276
Magyar
