F Ö R S I K T I G H E T
För att undvika skador på instrumentet är det nödvändigt att genomföra ovan procedur i omvänd ordning
(t.ex. sätta den på AV) innan någon framtida transportering av instrumentet.
Instrumentrelä och anslutningar

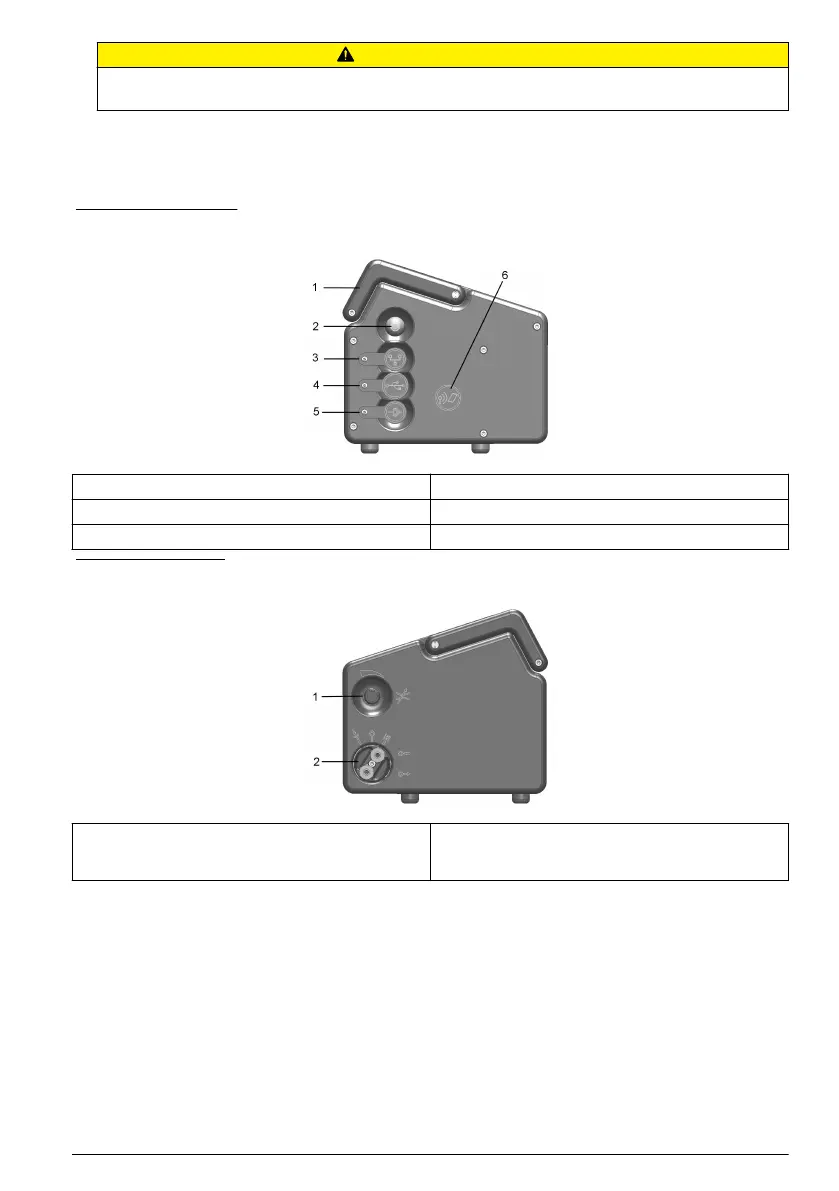

Följande diagram visar instrumentet från sidan och dess viktigaste beståndsdelar
Figur 1 Vänster sida
1 Handtag 4 USB anslutning
2 Instrumentets AV/PÅ relä 5 Extern nätanslutning
3 RS232 anslutning 6 Kortidentifieringssystem (ännu inte tillgängligt)
Figur 2 Höger sida
1 Justering av flödesventil för prov 2 Provflödesventil med inlopps- och
utloppsanslutningar (provets inlopp är vid ventilens
ovansida och utloppet vid undersidan).
Provflödesventil
Provflödesventilen har tre lägen:
• Provlinje RENSA
• Provflöde PÅ
• Provflöde AV
Läget RENSA används för att rensa provlinjen från eventuella luftbubblor. För en grundlig rensning
rekommenderas att ventilen hålls i detta läge under 5 sekunder. Under denna funktion strömmar
provet direkt från inlopps- till utloppsrör. Alla mätningar suspenderas under tiden eftersom provet inte
kommer i kontakt med sensorn.
Läget PÅ och AV vrider på och stänger av provflödet respektive.
Svenska
209
