Připojení přístroje
Externí napájení
V A R O V Á N Í
Používáte-li externí zdroj napájení přístroje, dbejte na to, aby zásuvka externího zdroje byla uzemněná.
Kromě interní nabíjecí baterie lze přístroj napájet z externího zdroje s využitím dodaného adaptéru
a kabelu. Připojte adaptér k přípojce napájení na přístroji (č. 5 na Obr. 1 na straně 120) a zapojte jej
do zásuvky externího zdroje napájení.
Poznámka: Když je přístroj připojený k externímu zdroji napájení, začne se automaticky dobíjet interní baterie.
Připojení RS232
Toto připojení lze použít ke stažení naměřených dat a ke sledování měření v reálném čase.
Data odesílaná do počítače prostřednictvím tohoto spojení mají stejný formát i obsah, jaký
se používá při ukládání do souboru měření v přístroji. Tento soubor lze přenést pomocí
velkokapacitního paměťového zařízení USB (podrobnosti viz Exportované soubory na straně 132).
Připojení USB
Připojení USB (č. 4naObr. 1 na straně 120) slouží k exportu dat z přístroje a importu dat do přístroje.
Pomocí softwarové aplikace 3100 můžete nastavit tabulky v počítači a potom je nahrát do přístroje
pomocí velkokapacitního paměťového zařízení USB.
Tabulky také můžete exportovat z přístroje do úložného zařízení USB a potom je importovat
do jiných přístrojů 3100 kvůli zajištění jednotné konfigurace.
Podrobnější informace k tomuto tématu viz Import / Export na straně 131.
Připojení přívodu vzorku
Měření lze provádět průběžně nebo vzorek od vzorku. V obou režimech musí být přístroj připojen
k přívodu vzorku následujícím způsobem:
1. Přípojky pro přítok a odtok vzorku se na přístroji nachází na ventilu pro zapnutí/vypnutí průtoku

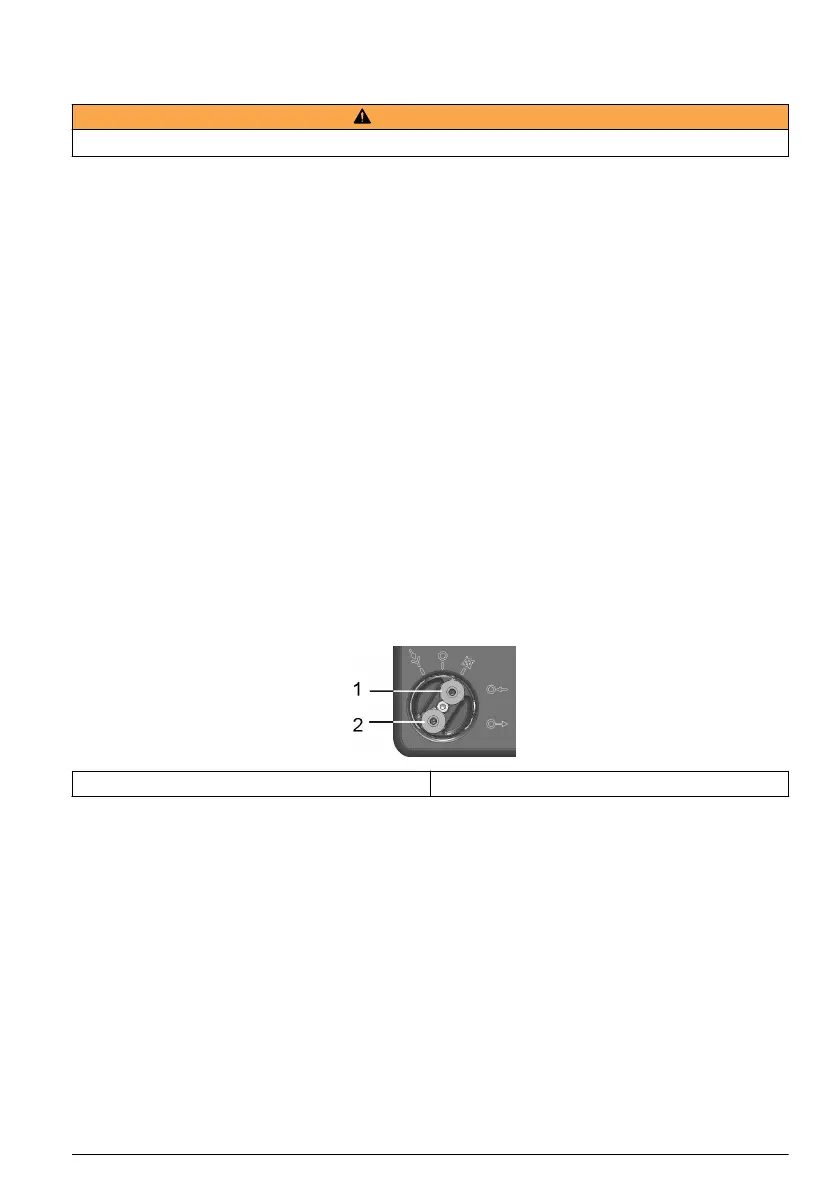

vzorku (ON/OFF) (č. 8 na Obr. 2 na straně 120a na obrázku níže jsou zvětšené):
1 Vstup vzorku 2 Odtok vzorku
2. Připojte přítokovou hadičku ke zdroji vzorku a odtokovou hadičku k jeho odtoku. Schéma nahoře
zobrazuje ventil v pozici VYPNUTO (OFF). Pro úplné umožnění průtoku vzorku otáčejte ventilem
proti směru hodinových ručiček, dokud nezapadne do pozice ZAPNUTO (ON) (asi 1/8 otočky).
Pro odstranění zbytkových vzduchových bublin z přívodu vzorku nejprve na 5 sekund otočte
ventil do pozice ODVZDUŠNĚNÍ (PURGE), a potom jej nastavte do pozice ZAPNUTO (ON).
Poznámka: Součástí sady nástrojů je trubička z nerezavějící oceli (pouze u 4mm verze přístroje), kterou lze
použít místo umělohmotné hadičky u odtokového ventilu, pokud tlak vyvíjený na přístroj je tak vysoký,
že by způsoboval nadměrný pohyb umělohmotné hadičky.
3. Obsahuje-li vzorek částice, doporučuje se použít u přívodu filtr, který zabrání ucpání přítoku
vzorku. Filtr (včetně krabičky s 10 síťkami) je součástí sady nástrojů, která je dodávána k přístroji.
Je také k dispozici zvlášť jako náhradní díl číslo DG33216 (4mm verze přístroje), DG33317 (6mm
verze přístroje) nebo DG33318 (1/4palcová verze přístroje) a krabička s 10 síťkami jako náhradní
díl číslo DG33217.
4. Průtok vzorku lze řídit regulačním ventilem (č. 7 na Obr. 2 na straně 120), který se nachází nad
ventilem průtoku vzorku.
Pokyny pro nastavení průtoku:
Čeština
121
