Connessioni dello strumento
Alimentazione esterna
A V V E R T E N Z A
Quando si utilizza una fonte di alimentazione esterna, verificare che la presa elettrica sia dotata di messa a terra.
Lo strumento può essere alimentato non solo dalla batteria ricaricabile interna ma anche da una
fonte di alimentazione esterna cui è possibile collegarlo utilizzando il cavo e l'adattatore forniti in
dotazione. Inserire l'adattatore nel connettore per l'alimentazione esterna (N. 5 nella Figura 1
a pagina 52), quindi collegare il cavo ad una presa elettrica esterna.
Nota: Quando lo strumento è collegato ad una fonte di alimentazione esterna, la batteria interna si ricarica
automaticamente.
Connessione RS232
Questa connessione consente di scaricare i dati di misurazione e di monitorare le misure in tempo
reale.
I dati inviati al PC tramite questo collegamento sono identici per formato e contenuto a quelli
memorizzati sullo strumento, che possono essere trasferiti utilizzando un dispositivo di archiviazione
di massa USB (vedere File esportati a pagina 64 per i dettagli).
Collegamento USB
Il collegamento USB (N. 4 nella Figura 1 a pagina 52) consente di esportare e importare i dati da e
sullo strumento. È possibile configurare le tabelle sul PC usando l'applicativo PC software
3100 quindi caricarle sullo strumento usando il dispositivo di archiviazione di massa USB.
Inoltre, le tabelle possono essere esportare dallo strumento su un dispositivo di archiviazione di
massa USB quindi importate su altri strumenti 3100 per standardizzare le configurazioni.
Per ulteriori informazioni al riguardo, consultare Importazione / Esportazione a pagina 63.
Collegamento delle linee di campionamento
Le misurazioni possono essere eseguite continuativamente o campione per campione. In entrambi i
casi, lo strumento deve essere collegato alla linea di campionamento come indicato di seguito:

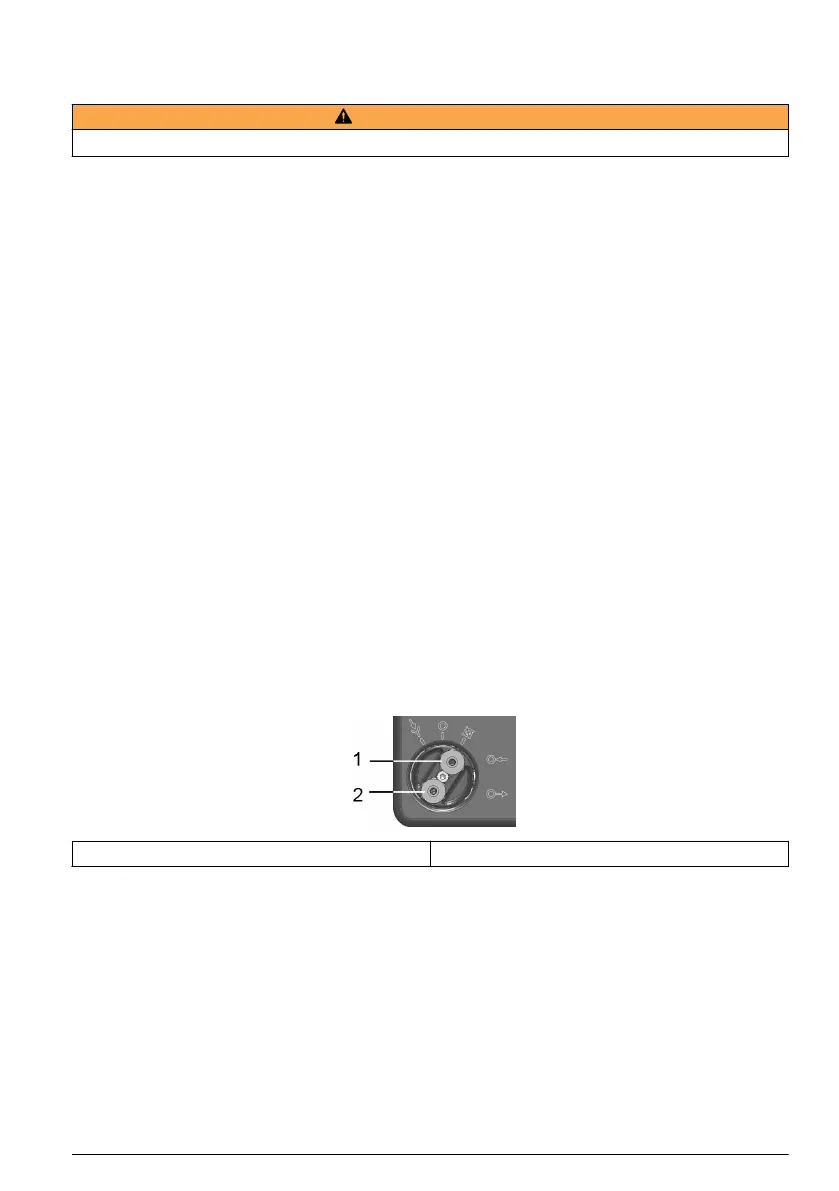

1. Le connessioni di ingresso e uscita del campione sono collocate sulla valvola di
attivazione/disattivazione del flusso del campione (N. 8 nella Figura 2 a pagina 52 e in scala
ingrandita di seguito):
1 Ingresso campione 2 Uscita campione
2. Collegare il tubo di ingresso e di uscita all'imboccatura di entrata e di uscita del campione,
rispettivamente. La figura in alto mostra la valvola in posizione disattivata. Per attivare il flusso
di campionamento, ruotare la valvola in senso antiorario fino a farla scattare in posizione (circa
1/8 di giro). Per rimuovere eventuali bolle d'aria residue dalla linea di campionamento, ruotare la
valvola in posizione di SPURGO per 5 secondi prima di riportarla in posizione di attivazione.
Nota: Il kit degli utensili (solo versione da 4 mm) contiene un tubo in acciaio inossidabile che può essere
utilizzato al posto del tubo di plastica sulla valvola di uscita nel caso in cui la pressione all'interno dello
strumento sia tanto elevata da causare un eccessivo movimento del tubo di plastica.
3. Se il campione contiene delle particelle, si consiglia l'uso di un filtro sul tubo di ingresso per
evitare di ostruire il flusso di campionamento. Il filtro (completo di una scatola con 10 maglie) è
incluso nel kit degli utensili fornito insieme allo strumento. Esso è anche disponibile
separatamente come parte di ricambio con numero DG33216 (strumento da 4mm),
DG33317 (strumento da 6mm) o DG33318 (strumento da 1/4 di pollice) mentre il set da
10 maglie è disponibile come parte di ricambio numero DG33217.
Italiano
53
