Interruttori e connettori dello strumento

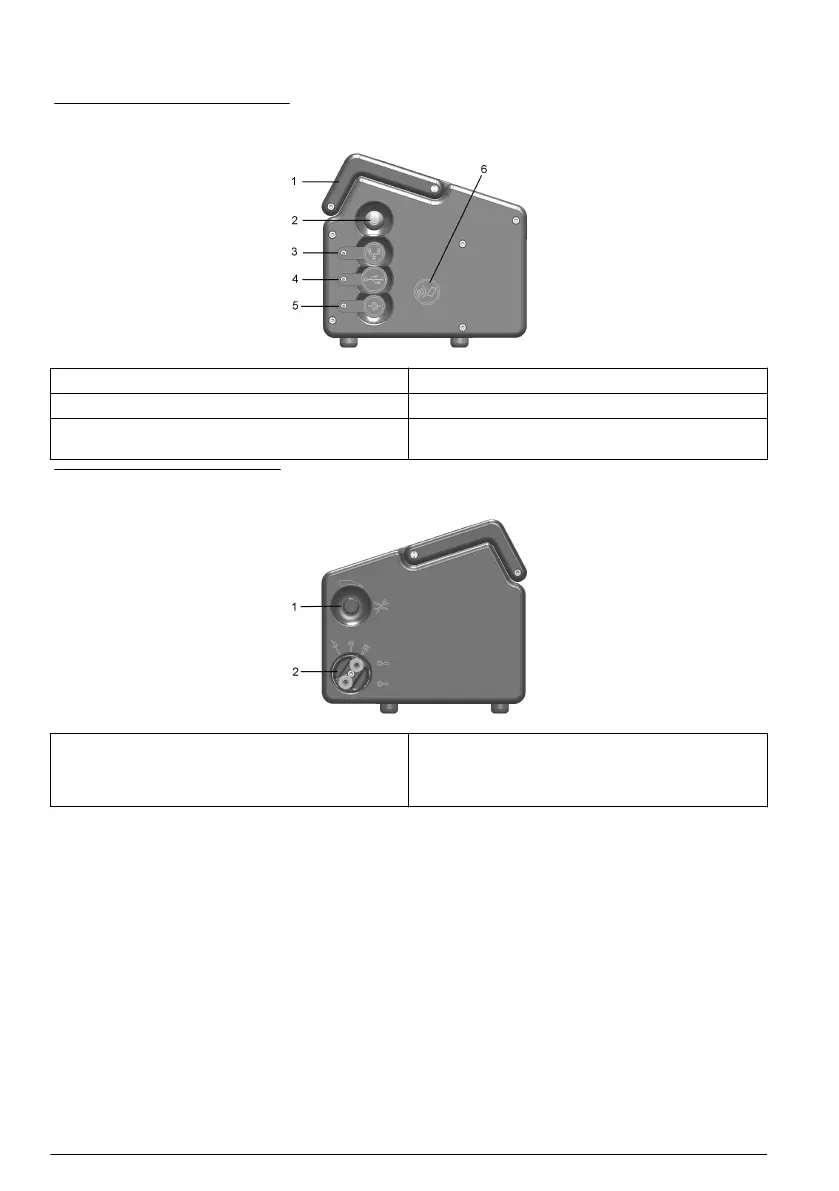

Le seguenti illustrazioni mostrano la vista laterale dello strumento e le sue principali caratteristiche:
Figura 1 Vista laterale sinistra
1 Maniglia 4 Collegamento USB
2 Interruttore ON/OFF dello strumento 5 Collegamento alimentazione esterna
3 Connessione RS232 6 Sistema di identificazione scheda (opzione non
ancora disponibile)
Figura 2 Vista laterale destra
1 Valvola di regolazione del flusso di campionamento 2 Valvola del flusso di campionamento con
collegamenti di ingresso e di uscita (l'ingresso del
campione è sul lato superiore della valvola e l'uscita
sul lato inferiore).
Valvola del flusso di campionamento
La valvola del flusso di campionamento ha tre posizioni:
• SPURGO della linea di campionamento
• ATTIVAZIONE del flusso di campionamento
• DISATTIVAZIONE del flusso di campionamento
La posizione SPURGO consente di eliminare eventuali bolle d'aria dalla linea di campionamento. Per
uno spurgo accurato, si raccomanda di tenere la valvola in posizione per 5 secondi. Durante questa
operazione, il campione scorre direttamente dal tubo di ingresso a quello di uscita. Tutte le
misurazioni sono sospese dato che il campione non viene a contatto con il sensore.
Le posizioni di attivazione e disattivazione attivano e disattivano il flusso di campionamento,
rispettivamente.
