Cihaz bağlantıları
Harici güç
U Y A R I
Cihazın elektrik beslemesi için harici bir güç kaynağını kullanırken, harici güç prizinin topraklanmış olduğundan
emin olun.
Cihaz, şarj edilebilir dahili pil grubunun yanı sıra cihazla birlikte verilen adaptör ve kablo kullanılarak
harici bir güç kaynağı tarafından da enerjilendirilebilir. Adaptörü, cihazın üzerindeki güç kaynağı
bağlantı prizine bağlayın (No. 5,Şekil 1 sayfa 319 ve fişini harici bir güç kaynağı prizine takın.
Not: Cihaz, harici bir güç kaynağına bağlandığında, dahili pil grubu otomatik olarak şarj edilmeye başlar.
RS232 bağlantısı
Bu bağlantı, ölçüm verisini indirmek ve ölçümleri gerçek zamanlı olarak izlemek için kullanılabilir.
Bu bağlantı üzerinden PC'ye gönderilen veri, cihazda bulunan ve USB yığın depolama aygıtını
kullanarak aktarılabilen ölçüm dosyasında kayıtlı veriyle format ve içerik olarak aynı özellikleri
taşımaktadır (ayrıntılar için bkz.Dışarıya aktarılan dosyalar sayfa 331).
USB bağlantısı
USB bağlantısı (No. 4, Şekil 1 sayfa 319) cihazdan veri aktarmak ve cihaza veri almak için
kullanılmaktadır. Tablolar, 3100 PC yazılım uygulamasıı kullanılarak PC'ye kurulabilir ve bir USB
yığın depolama aygıtı vasıtasıyla cihaza yüklenebilir.
Bunlara ilaveten, yapılandırmaların standartlaştırılması için tabloların cihazdan USB kayıt aygıtına
gönderilebilmesi ve ardından diğer 3100 cihazlarına aktarılabilmesi de mümkündür.
Bu konuda daha ayrıntılı bilgi için Cihaza / Cihazdan Veri Aktarma sayfa 330'e başvurun.
Numune devrelerinin bağlanması
Ölçümler, kesintisiz bir şekilde ya da numuneleri sırasıyla kullanmak suretiyle yapılabilir. Her iki
modda da cihaz, numune devresine aşağıda belirtilen şekilde bağlanmalıdır:

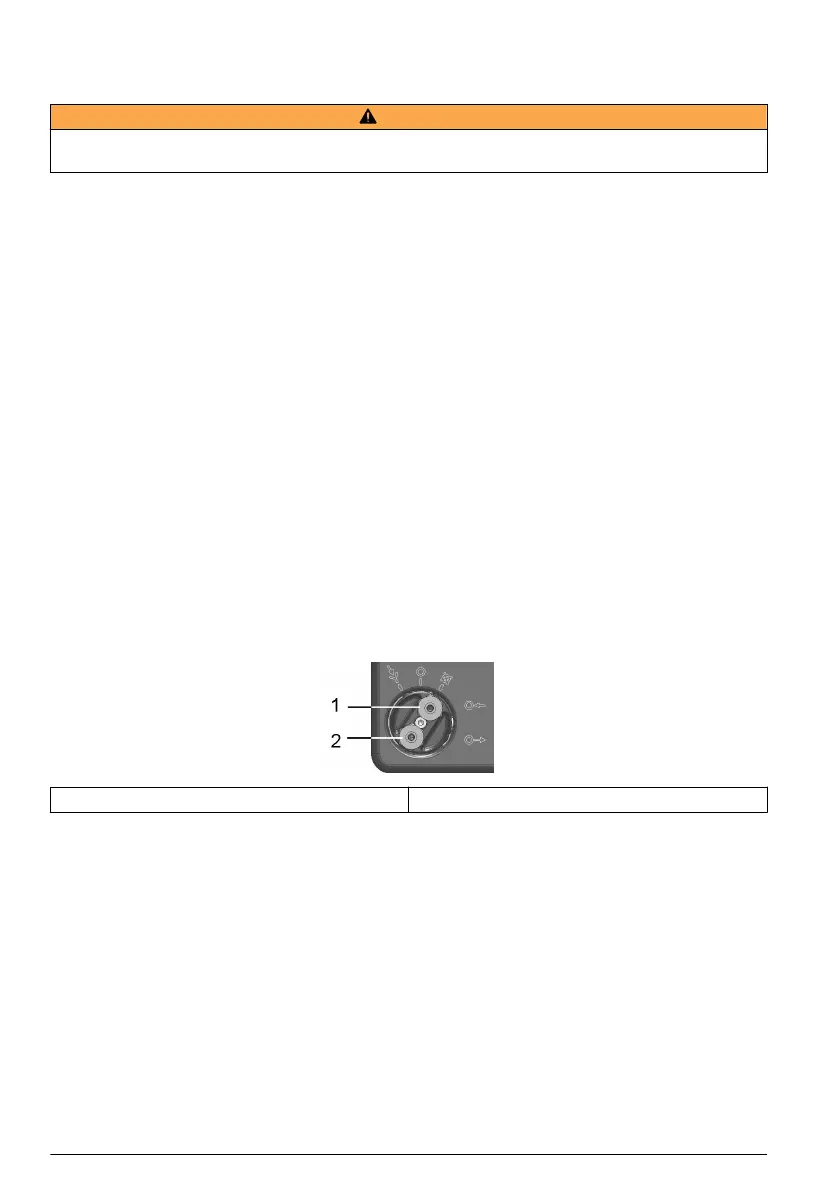

1. Cihaz üzerindeki numune giriş ve çıkış bağlantıları numune AÇMA/KAPAMA akış valfının
üzerinde bulunmaktadır (No 8, Şekil 2 sayfa 319 ve aşağıdaki şekildeki büyütülmüş resim):
1 Numune girişi 2 Numune çıkışı
2. Giriş ve çıkış borularını, sırasıyla numune girişine ve tahliye ağzına bağlayın. Yukarıdaki şemada
valf KAPALI (OFF)konumda görülmektedir. Numune akışını, tam AÇIK konumuna getirmek için
klik sesi çıkararak konumuna oturuncaya dek valfı saat yönünün aksi istikametinde çevirin.
Devrede kalması olası hava kabarcıklarını numune hattından uzaklaştırmak için valfı AÇIK (ON)
konumuna çevirmeden önce 5 saniye süreyle TEMİZLEME (PURGE) konumuna getirin.
Not: Alet takımında bir parça paslanmaz çelik boru (sadece cihazın 4 mm'lik sürümünde) bulunmakta olup,
cihazın basıncının plastik borunun aşırı hareketine neden olacak kadar yüksek olması durumunda çıkış valfının
üzerindeki plastik borunun yerine kullanılabilir.
3. Numunenin içerisinde parçacıklar bulunuyorsa, numune akışının tıkanmasını önlemek için giriş
borusunda bir filtre kullanılması önerilir. Filtre (10 ızgaralı bir kutu içerir), cihazla birlikte verilen
alet takımında bulunmaktadır. Aynı zamanda, DG33216 (4mm'lik cihaz), DG33317 (6mm'lik
cihaz) ya da DG33318 (1/4 inçlik cihaz) yedek parça numaraları ile 10 ızgaralı takım ise
DG33217 yedek parça numarasıyla ayrıca temin edilebilmektedir.
4. Numune akış valfının yukarısında bulunan ayar valfını ( No. 7, Şekil 2 sayfa 319) kullanarak
numune akışına kumanda edin.
Akış hızına yönelik öneriler:
320
Türkçe
