17
8.点検
1.ヒーター・センサー切れ
この間のヒーター・センサーの
抵抗値を測定します。
ヒーターとセンサーに電気的異常がないことを
確認してください。
ヒーターとセンサーの抵抗は、常温（15 〜
25℃ ; 59 〜 77
℉）で測定してください。正
常値は 8 Ω± 10% です。抵抗値が異常な場合
には、こて先を交換してください。
1.こて接続コードのプラグをステーションから外
します。
2.ピン 2 とこて先間の抵抗値を測定します。
3.抵抗値が 2 Ω（常温時）を超える場合、16 ペー
ジのこて先メンテナンスを行ってください。そ
れでも抵抗値が下がらない時は接続コードの断
線を調べてください。
1.こて先とスリーブ組品を取り外します。
2.ハッコー FM-2027 の前側部分を右に回してカ
バーを取り外します。
3.コネクタとソケットリード線の間の抵抗を次の
通り測定します。
ピン 1-赤 ピン 2-緑
ピン 3-黒 ピン５-白
抵抗値が 0 Ωより大きいか、または∞の場合、
ハッコー FM-2027 を交換してください。
黒
緑
赤
青
白
1
4
7
2
8
5
6
3
1.電源コードをインレットより引き抜きます。
2.ヒューズホルダーを引抜きます。
3.新しいヒューズと交換します。
4.ヒューズホルダーをもとどおりに組み立てま
す。
警告
特に指示がない限り、下記の手順は電源スイッチを切り、電源プラグを抜いて行ってください。
■ヒーター・センサー切れ
■アースラインの点検
■接続コード断線の調べ方
■ヒューズ交換方法
66
Press the button once.
Press the button once.
Press the button once.
Press the button once.
Press the or button.
Press the or button.
Channel D temperature
setting mode
●

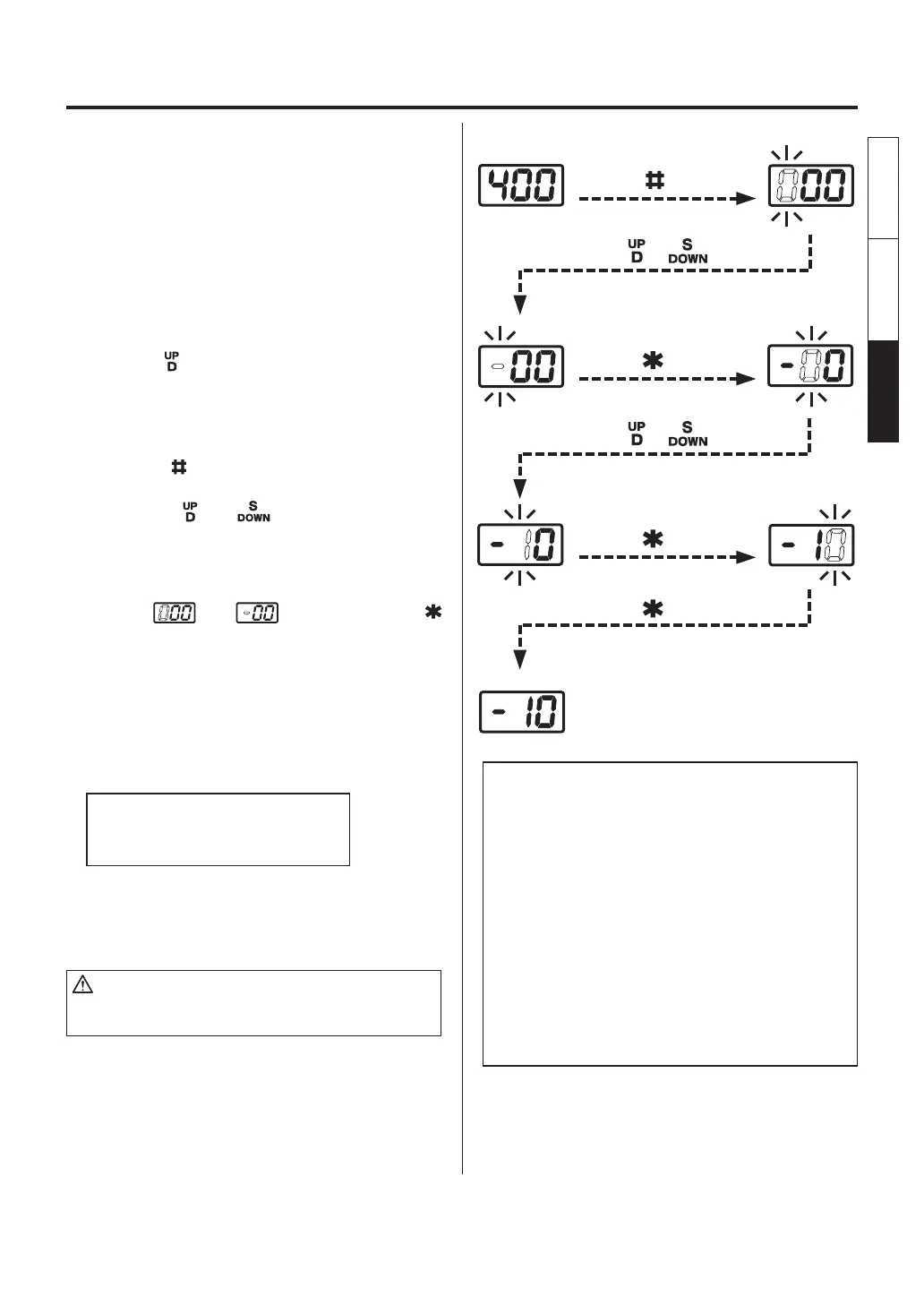

Entering the tip off set value
Example:
When the set temperature for channel D is
400ºC and the actual tip temperature is 410ºC:
The diff erence in temperature is 10ºC, so enter
–10 as the current off set value.
1. Check that the current temperature
display is set to channel D.
●
If the temperature for channel S is displayed,
press the
button to change the channel.
2. Insert the control card into the station.
●
The station enters the temperature setting
mode.
3. Press the
button.
●
The station enters the off set entry mode.
Press the or button to set the
hundreds digit.
The values that can be entered in ºC or ºF are 0
(for positive values) and - (for negative values).
4. Select or and press the
button.
The tens digit begins to fl ash. Enter the off set
value.
The values that can be entered are 0 to 5 in
ºC (0 to 9 in ºF).
The tens and units digits are set with the
off set value range.
Allowable off set value range
ºC ................. –50 to +50ºC
ºF ................. –90 to +90ºF
If you enter a value outside the allowable
offset value range, the display returns to
the hundreds digit, and you have to enter a
correct value.
CAUTION
In the off set entry mode (when the display is fl ashing), the
tip temperature is controlled by the current off set value.
5. Verify the tip temperature.
NOTE:
• The station stores the off set values for each tip type.
For example, connect the HAKKO FM-2027 to the
station and enter the off set value (–10ºC). Next, change
to the MODEL FM-2023 and enter the offset value
–20ºC).
When you reconnect the HAKKO FM-2027, the offset
value is set to –10ºC automatically.
• The station stores the off set values for each channel.
For example, connect two HAKKO FM-2027 units to
channels D and S and enter the off set values. Now both
HAKKO FM-2027 units will be controlled using separate
off set values. However, when a HAKKO FM-2027 unit set
to an off set value on channel D is connected to channel
S instead, the off set value of channel D is not applied to
channel S.
