Elektrischer Anschluss
22 A4243-1.0 HBM: public PAD4002A
Die Elektronik besitzt einen 8‐poligen Anschlussstecker
(M12) für die Verbindung zu einem oder mehreren Auf
nehmern (Abb. 6.1).
1
2
3
4
5
6
7
8

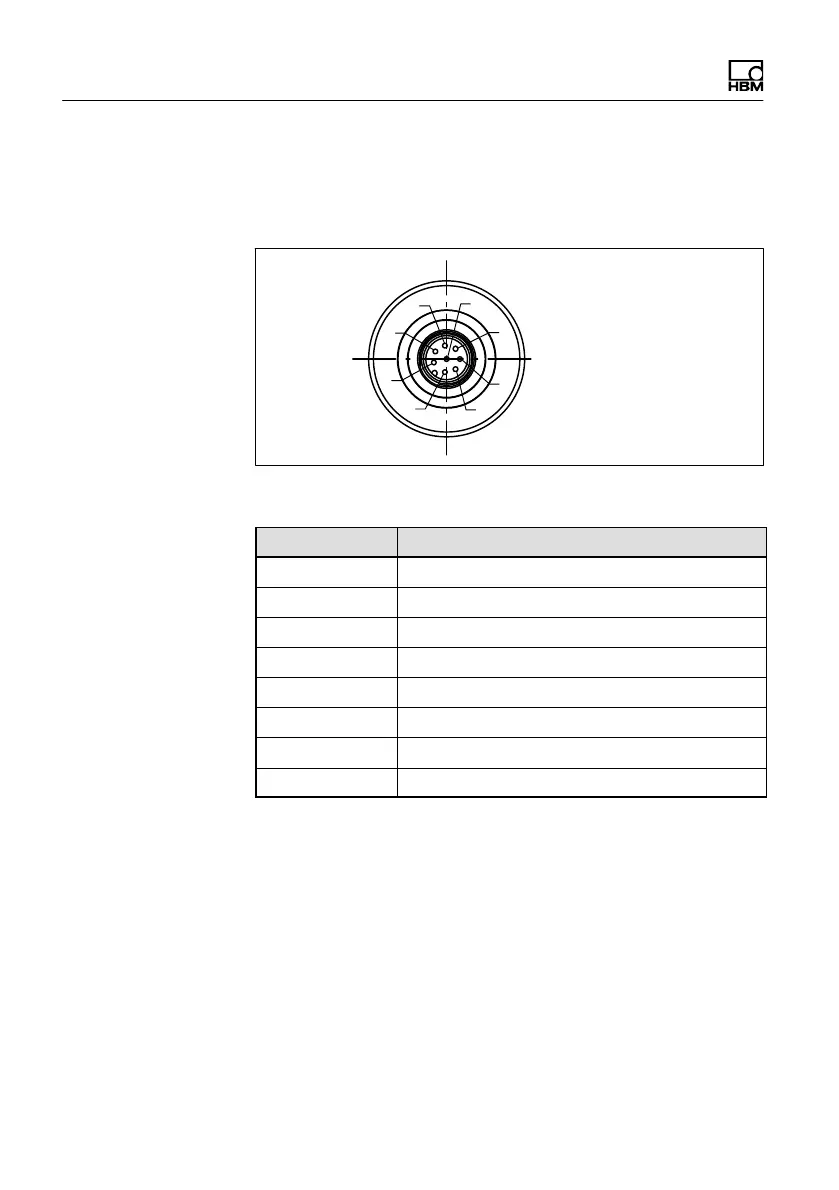

Abb. 6.1 Anschlussstecker M12, 8-polig, für Aufnehmer
Pin Analogeingang
1 Messsignal (+)
2 Nicht belegt
3 Speisespannungs‐Zusatzleitung (+)
4 Nicht belegt
5 Speisespannungs‐Zusatzleitung (-)
6 Brückenspeisespannung (-)
7 Brückenspeisespannung (+)
8 Messsignal (-)
