Elektrischer Anschluss
PAD4002A A4243-1.0 HBM: public 23
6
8
5
4
3
2
1
7

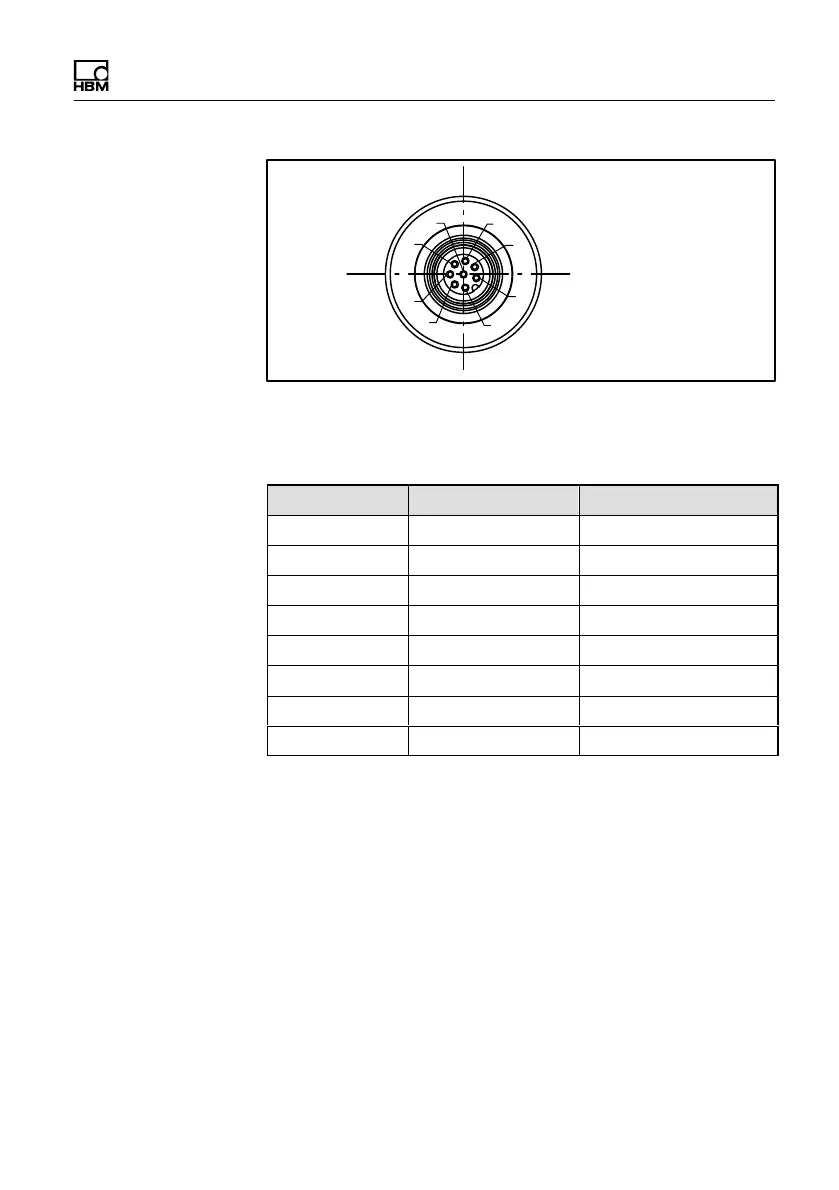

Abb. 6.2 Anschlussstecker mit M12‐Innengewinde (für
1-KAB165) und M14‐Außengewinde (für 1-KAB173),
8-polig, für digitale Signale
Pin RS-485 CANopen
1 GND GND
2 I/O 2 I/O 2
3 RA CAN‐High IN
4 I/O 1 I/O 1
5 RB CAN‐Low IN
6 TB CAN‐Low OUT
7 TA CAN‐High OUT
8 12 … 30V 12 … 30V
Geeignete Anschlusskabel sowie die verwendeten Ader
farben finden Sie im Datenblatt „Kabel mit Stecker“,
B3643, von HBM.
Bitte beachten Sie
S Verwenden Sie bei Benutzung der CAN‐Schnittstelle
ein Kabel mit einem Wellenwiderstand von ca. 120Ω.
Das HBM-Kabel 1-KAB173 erfüllt diese Anforde
rungen und hat auch die gleiche Schutzklasse
(IP68/69K) wie das PAD‐Gehäuse.
