Schnittstellen
PAD4002A A4243-1.0 HBM: public 29
Über die RS-485-Schnittstelle kann entweder eine ein
zelne Elektronik angeschlossen werden oder Sie können
durch einen Aufbau als Bussystem bis zu 90
Elektroniken an eine RS-485‐Schnittstelle anschließen.
Dabei sind alle Elektroniken an einer Leitung parallel
geschaltet, die Gesamtlänge der Leitung darf dabei bis
zu 500m betragen. Die Unterscheidung zwischen den
Elektroniken erfolgt per Software durch die unterschiedli
chen Adressen. Besitzt der Steuerrechner nur eine
RS‐232‐Schnittstelle, ist ein Schnittstellenkonverter (z.B.
von HBM, Bestell‐Nr.: 1‐SC232/422B) erforderlich.
Busabschluss
Busabschluss
TB
TA
RB
RA
PC = Master Teilnehmer 1 Teilnehmer 90
...
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
+5 V
+5 V
+5 V
+5 V
TxD
on/off
RxD
TB TA
T
R
RB RA
TxD
on/off
RxD
TB TA
T
R
RB RA
TxD
on/off
RxD
TB TA
T
R
RB RA

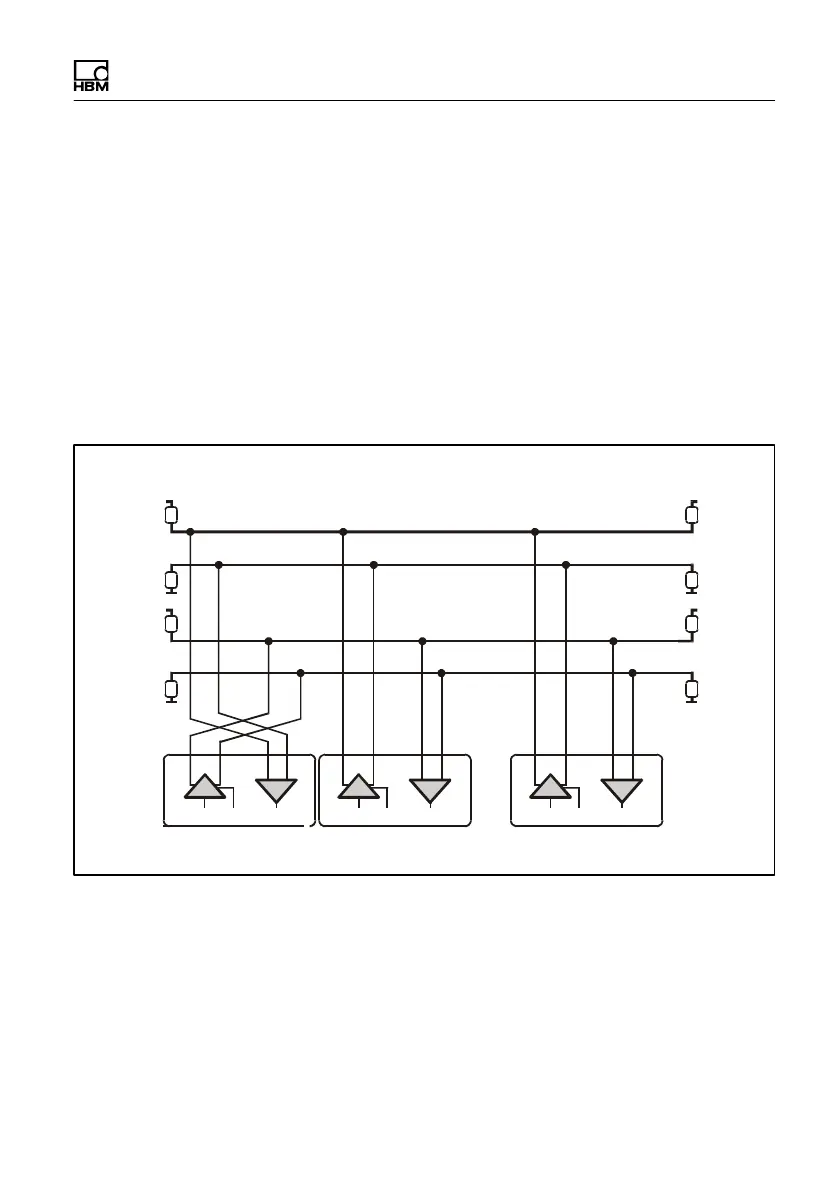

Abb. 7.1 Anschluss mehrerer Elektroniken an einen PC über
RS‐485‐4‐Leiter‐Bus
Die richtige Zuordnung von Sende‐ und Empfangslei
tungen ist in Abb. 7.1 dargestellt (Busleitung Ra an Ta
des Konverters etc.). Die Elektroniken enthalten bereits
