Raccordement électrique
PAD4002A A4243-1.0 HBM: public 23
L'électronique est dotée d'un connecteur à 8 pôles (M12)
pour la liaison à un ou plusieurs capteurs (Fig. 6.1).
1
2
3
4
5
6
7
8

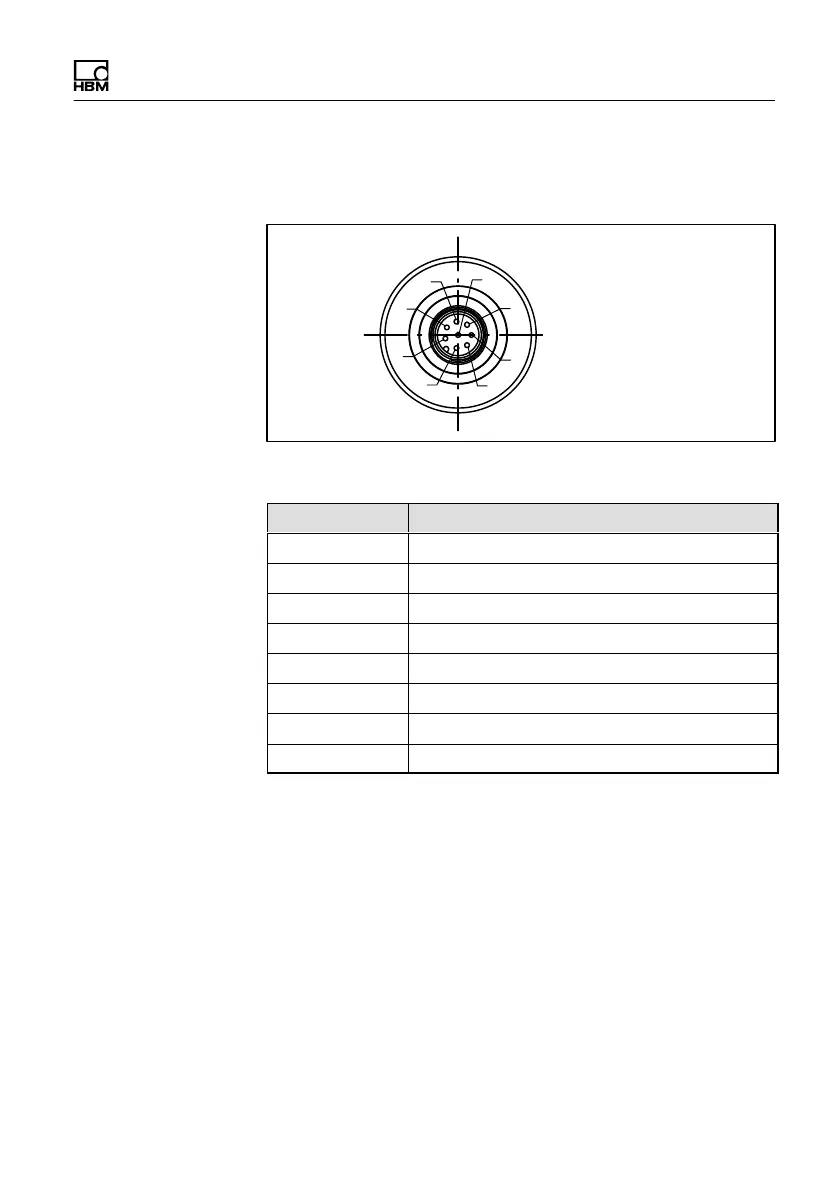

Fig. 6.1 Connecteur M12, à 8 pôles, pour capteur
Broche Entrée analogique
1 Signal de mesure (+)
2 Libre
3 Ligne supplémentaire d'alimentation (+)
4 Libre
5 Ligne supplémentaire d'alimentation (-)
6 Tension d'alimentation du pont (-)
7 Tension d'alimentation du pont (+)
8 Signal de mesure (-)
