Raccordement électrique
24 A4243-1.0 HBM: public PAD4002A
6
8
5
4
3
2
1
7

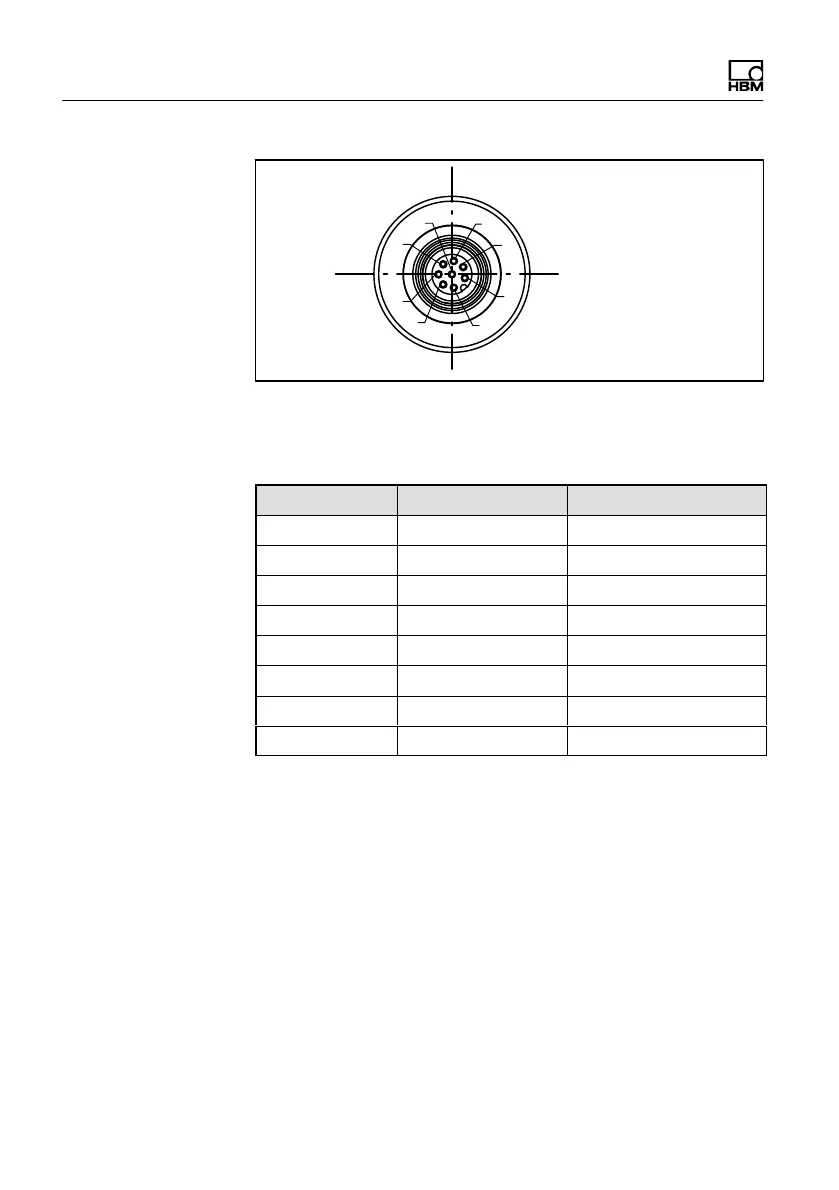

Fig. 6.2 Connecteur à filetage intérieur M12 (pour 1-KAB165)
et filetage extérieur M14 (pour 1-KAB173), à 8 pôles
pour signaux numériques
Broche RS-485 CANopen
1 GND GND
2 I/O 2 I/O 2
3 RA CAN‐High IN
4 I/O 1 I/O 1
5 RB CAN‐Low IN
6 TB CAN‐Low OUT
7 TA CAN‐High OUT
8 12 … 30V 12 … 30V
Les câbles de liaison appropriés et les couleurs de fils
utilisées sont indiqués dans les caractéristiques
techniques « Câbles avec connecteur », B3645, de HBM.
Notez ce qui suit :
S Lors de l'utilisation de l'interface CAN, utilisez un
câble avec une impédance caractéristique d'env.
120Ω. Le câble HBM 1-KAB173 remplit ces
exigences et possède également le même indice de
protection (IP68/69K) que le boîtier PAD.
