Interfaces
30 A4243-1.0 HBM: public PAD4002A
de tous les signaux d’interface est la masse de l'alimen
tation (GND).
L'interface RS-485 permet de raccorder une seule élect
ronique. Vous pouvez également connecter jusqu'à 90
électroniques à une interface RS-485 en créant un sys
tème de bus. Lors de l'opération, toutes les électroniques
sont branchées en parallèle à une ligne, la longueur
totale de la ligne ne doit pas dépasser 500m. La
distinction entre les électroniques est réalisée par logiciel
grâce aux différentes adresses. Si l'ordinateur de com
mande ne possède qu'une interface RS‐232, un
convertisseur d'interface (par ex. de HBM, n° de com
mande: 1‐SC232/422B) est nécessaire.
Terminaison de bus
Terminaison de bus
TB
TA
RB
RA
PC = maître Nœud 1 Nœud 90
...
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
500 Ω
+5 V
+5 V
+5 V
+5 V
TxD
on/off
RxD
TB TA
T
R
RB RA
TxD
on/off
RxD
TB TA
T
R
RB RA
TxD
on/off
RxD
TB TA
T
R
RB RA

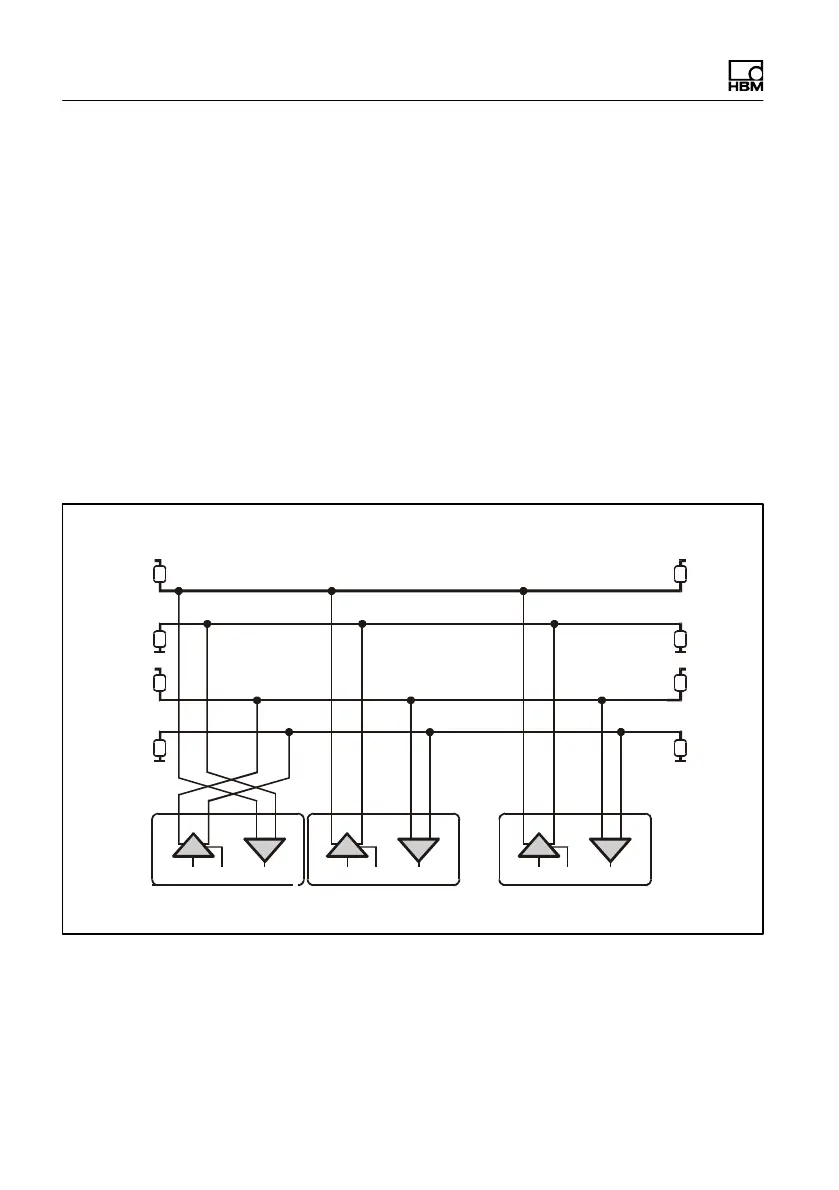

Fig. 7.1 Raccordement de plusieurs électroniques à un PC
par bus 4 fils RS‐485
