Statorgehäuse
Rotor
Antennensegmente
Typenschild
Anschlussstecker
Anschlussstecker

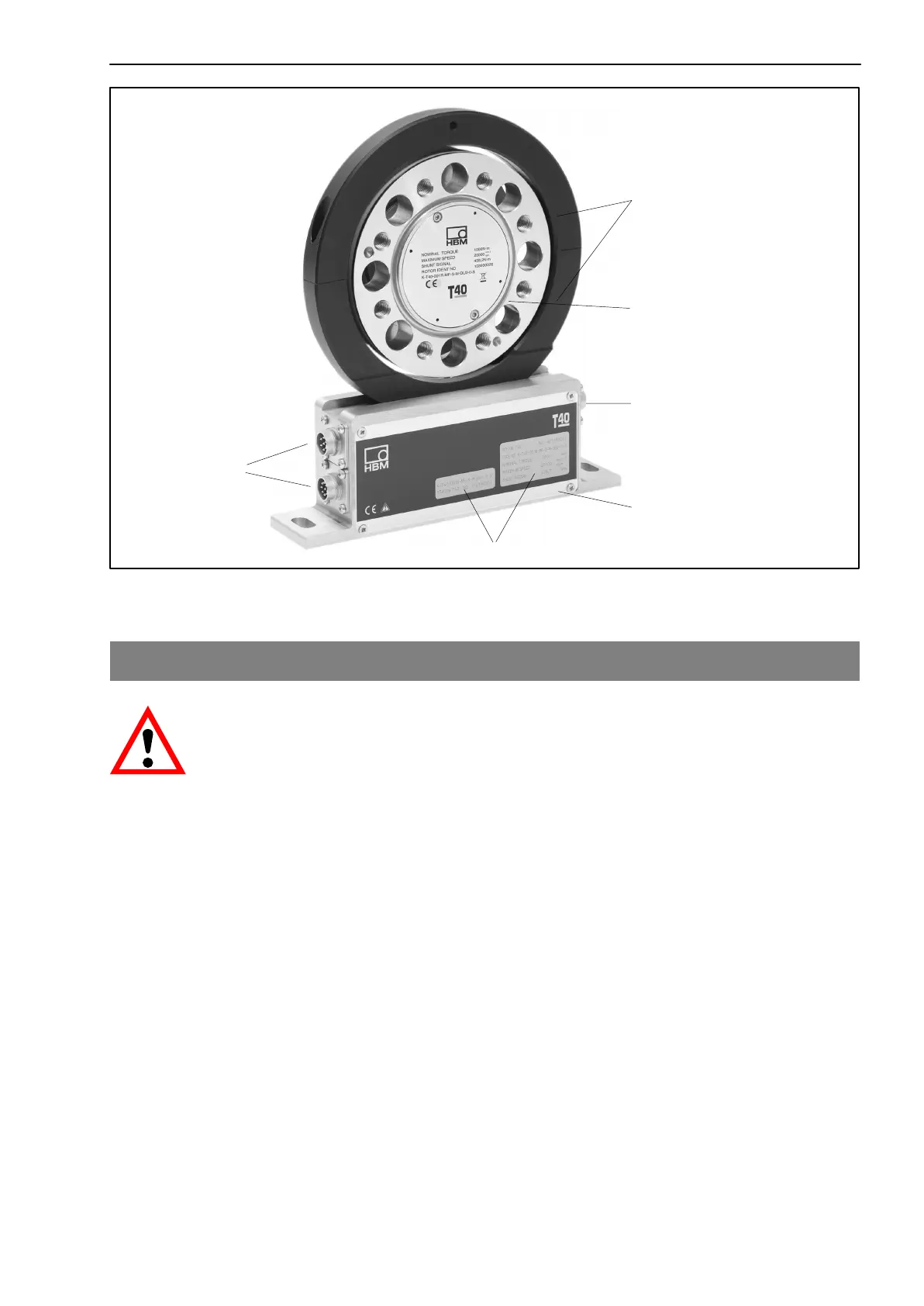

Abb.2.1: Mechanischer Aufbau
3 Mechanischer Einbau
WARNUNG
Gehen Sie mit dem DrehmomentMessflansch schonend um! Der Auf
nehmer kann durch mechanische Einwirkung (Fallenlassen), chemische
Einflüsse (z. B. Säuren, Lösungsmittel) oder Temperatureinfluss (Heiß
luft, Dampf) bleibend geschädigt werden.
Bei Wechsellasten sollten Sie die Verbindungsschrauben des Rotors mit
einer Schraubensicherung (mittelfest) in das Gegengewinde einkleben,
um einen Vorspannverlust durch Lockern auszuschließen.
Der DrehmomentMessflansch T40 kann über einen entsprechenden Wellen
flansch direkt montiert werden. Am Rotor ist auch die direkte Montage einer
Gelenkwelle oder entsprechender Ausgleichselemente (bei Bedarf über Zwi
schenflansch) möglich. Die zulässigen Grenzen für Biegemomente, Quer und
Längskräfte dürfen nicht überschritten werden. Durch die hohe Drehsteifigkeit
des Messflanschs T40 werden dynamische Veränderungen des Wellen
strangs gering gehalten.
