HBM T40 - Steckerbelegung

50
T12
HBM
A24633.0en/de
Sollten Potentialunterschiede zwischen Rotor und Stator der Maschine z. B.
durch unkontrolliertes Ableiten Störungen verursachen, hilft meist das eindeu
tige Erden des Rotors z. B. mittels Schleifer. Der Stator ist ebenfalls eindeutig
zu erden.
4.3 Steckerbelegung
Am StatorGehäuse befinden sich zwei 7polige Gerätestecker (Binder 723)
und ein 8poliger Gerätestecker.
Die Versorgungsspannungsanschlüsse und die Shuntsignalanschlüsse der
Stecker 1 und 3 sind jeweils miteinander galvanisch verbunden, aber mit Di
oden gegen Ausgleichsströme geschützt. Die Versorgungsanschlüsse sind
zusätzlich mit einer automatisch rückstellenden Sicherung (Multifuse) gegen
Überlast durch den Stator geschützt.

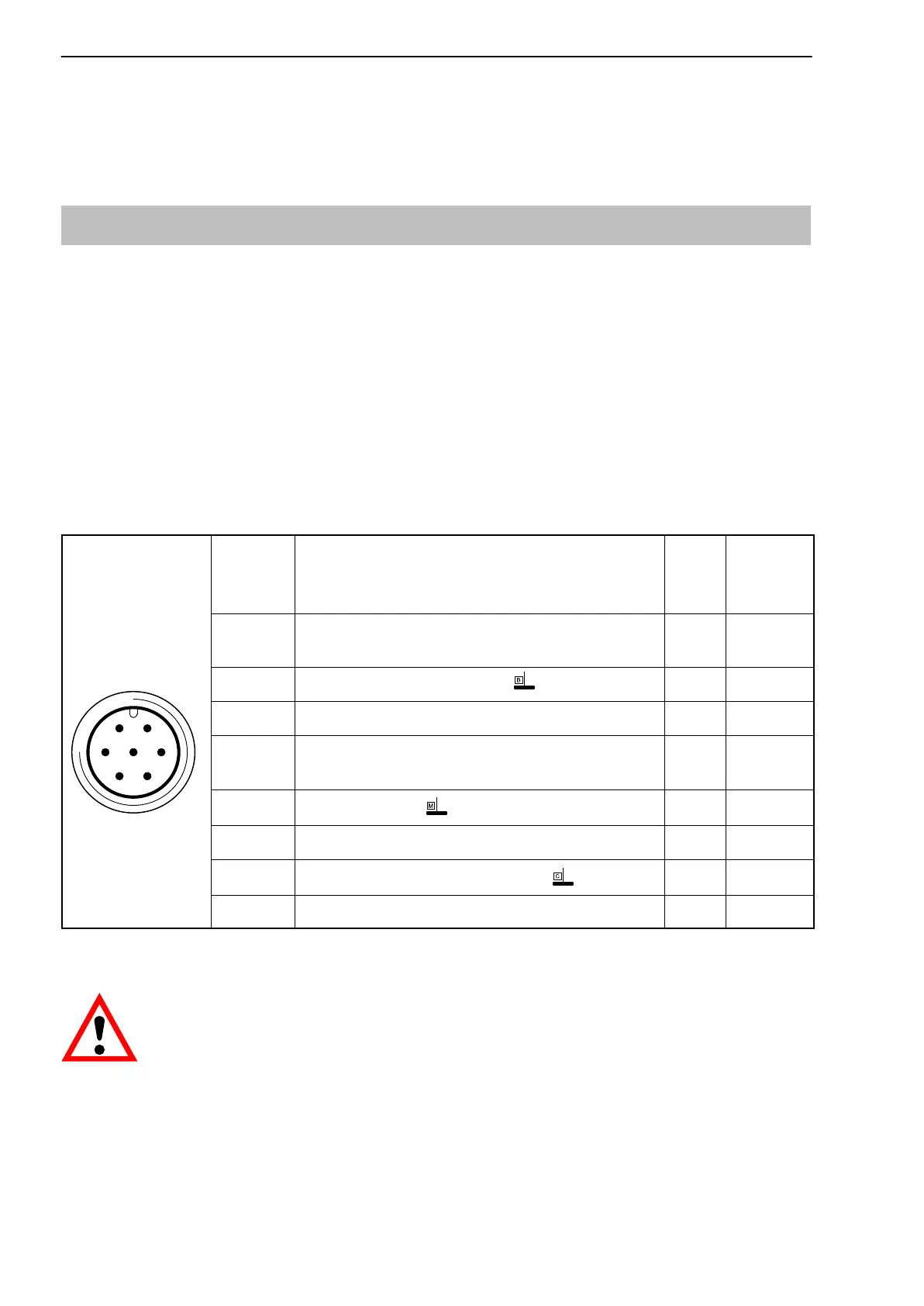

Belegung Stecker 1:
Versorgungsspannung und FrequenzAusgangssignal.
61
5
72
4
3
Binder 723
Draufsicht
Stecker
Pin
Belegung Ader
farbe
SubD
Stecker
Pin
1 Messsignal Drehmoment (Frequenzausgang;
5V
1)
ws 13
2 Versorgungsspannung 0V; sw 5
3 Versorgungsspannung 18V ... 30V bl 6
4 Messsignal Drehmoment (Frequenzausgang;
5V
1)
) rt 12
5
Messsignal 0V; symmetrisch
gr 8
6 ShuntsignalAuslösung 5V...30V gn 14
7
Shuntsignal 0V;
gr 8
Schirm an Gehäusemasse
1)
Komplementäre Signale RS422; ab 10 m Kabellänge empfehlen wir einen
Abschlusswiderstand R=120 Ohm zwischen den Adern (ws) und (rt).
VORSICHT
Die DrehmomentMessflansche sind nur für den Betrieb mit DCVersor
gungsspannung vorgesehen. Sie dürfen nicht an ältere HBMMessver
stärker mit RechteckSpeisung angeschlo ssen werden. Hier könnte es
zur Zerstörung von Widerständen der Anschlussplatte bzw. anderen
Fehlern in den Messverstärkern kommen.
