10 Ergänzende technische Informationen

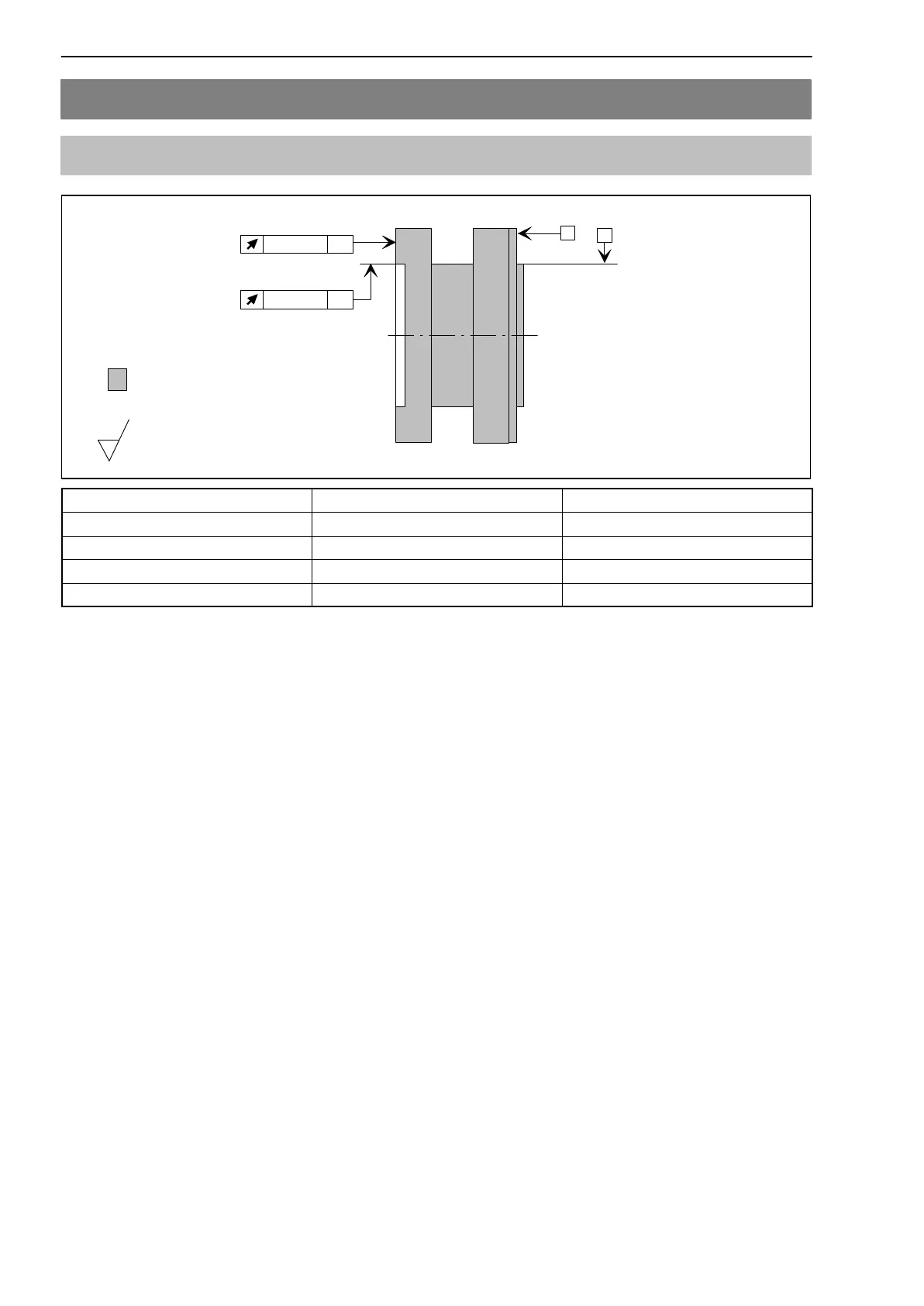

10.1 Plan und Rundlauftoleranzen
Innenzentrierung
A
Planlauf AB
B
Härte 46 ... 54 HRC
Oberflächengüte der Plan und
Rundlaufflächen (A, B und AB)
0,8
Rundlauf AB
Messbereich (NVm) Planlauftoleranz (mm) Rundlauftoleranz (mm)
500 0,01 0,01
1 k 0,01 0,01
2 k 0,02 0,02
3 k 0,02 0,02
Um die Eigenschaften des DrehmomentMessflanschs im eingebauten Zu
stand zu erhalten, empfehlen wir die angegebenen Form und Lagetoleran
zen, Oberflächengüte und Härte auch für die kundenseitigen Anschlüsse zu
wählen.
