HBM T40 - Page 51

51
T40
HBMA24633.0en/de
Belegung Stecker 2:
TMC − nur für HBM interne Verbindung zum Torque Interface Module TIM 40.

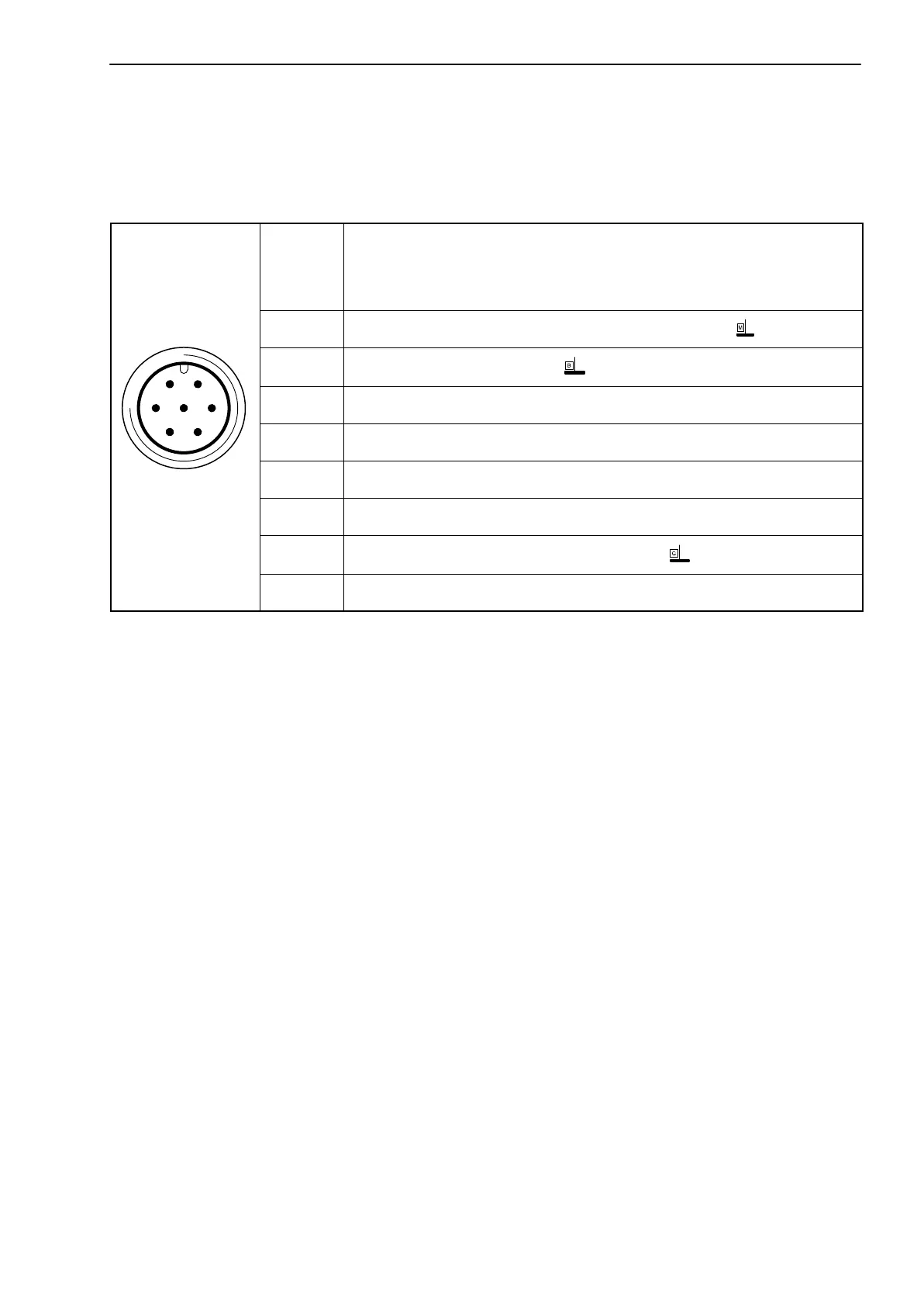

Belegung Stecker 3:
Versorgungsspannung und SpannungsAusgangssignal.
61
5
72
4
3
Binder 723
Draufsicht
Stecker
Binder
Pin
Belegung
1 Messsignal Drehmoment (Spannungsausgang; 0V )
2
Versorgungsspannung 0V;
3 Versorgungsspannung 18V...30V DC
4 Messsignal Drehmoment (Spannungsausgang, "10V)
5 Nicht belegt
6 ShuntsignalAuslösung 5V...30V
7
Shuntsignal 0V;
Schirm an Gehäusemasse
