WE2111
A3983-1.0 en/de/fr 25

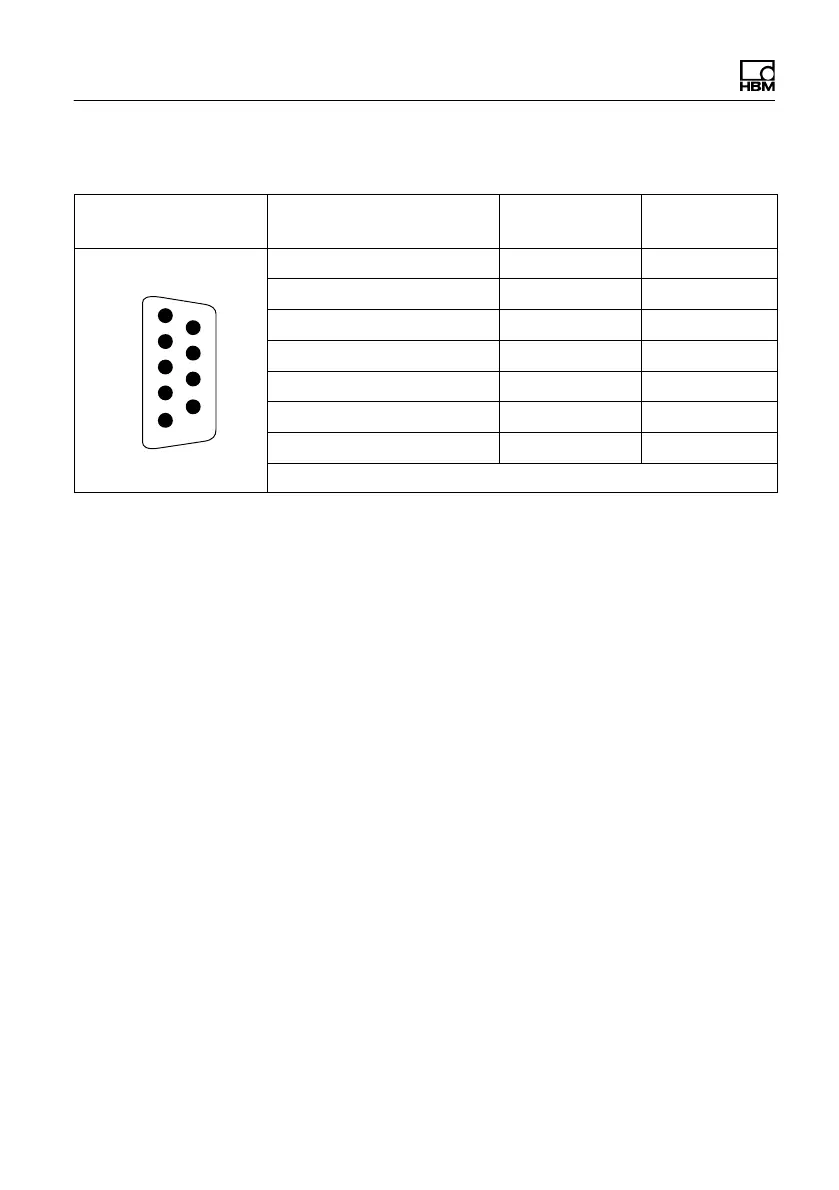

Kontaktbelegung Serial 1
Anschlussbuchse Funktion Kontakt-Nr.
(Pin)
Abkürzung
1
5
6
9
RS-232 Receive 2 RX1
RS-232 Transmit 3 TX1
RS-232 Ground 5 GND1
RS-422/485 Receive A (-) 6 RA
RS-422/485 Receive B (+) 7 RB
RS-422/485 Transmit A (-) 8 TA
RS-422/485 Transmit B (+) 9 TB
Kabelschirm: auf Steckergehäuse legen
Falls die RS-422/485-Schnittstelle nicht verwendet wird,
dürfen die Eingänge nicht belegt werden. Diese Kontakte
sind zur zweiten seriellen Schnittstelle Serial 2 durchver-
bunden.
Die für die RS422/485-Schnittstelle benötigten
Abschlusswiderstände sind in der WE2111 eingebaut und
werden per Software aktiviert.
