WE2111
26 A3983-1.0 en/de/fr

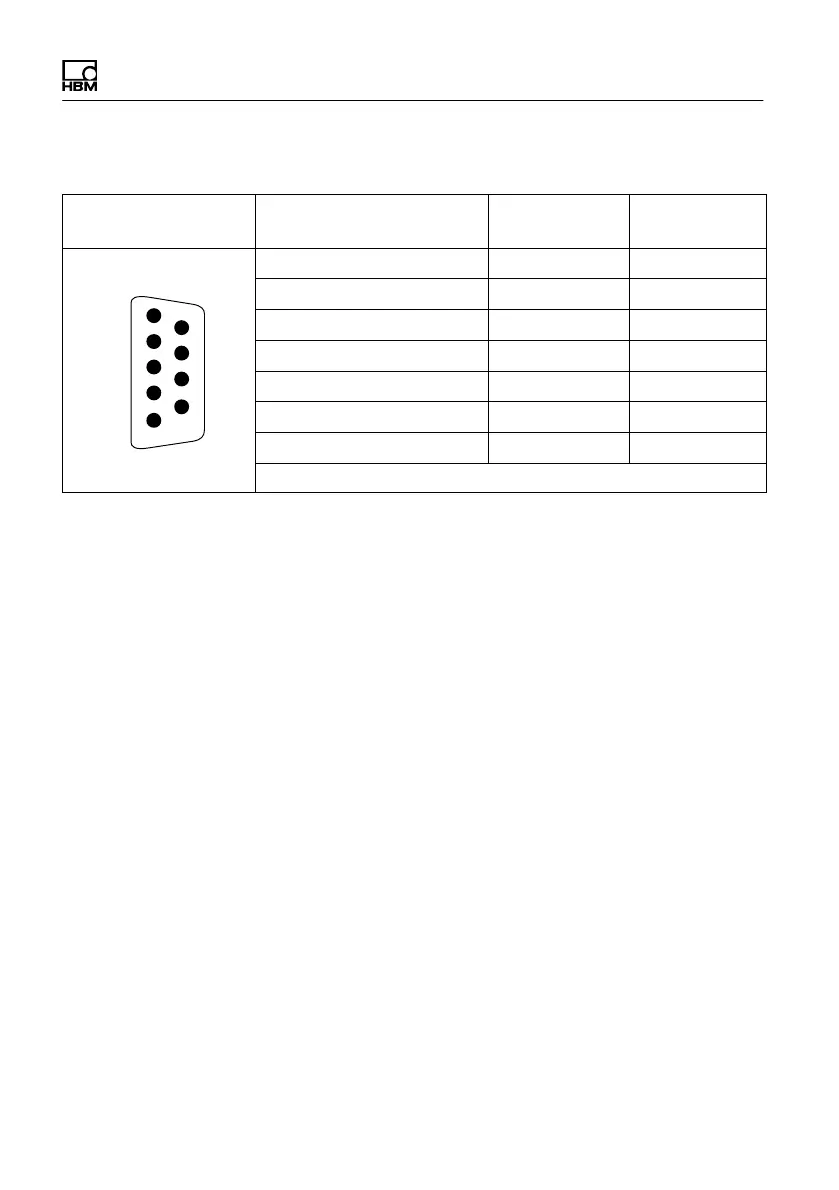

Kontaktbelegung Serial 2
Anschlussbuchse Funktion Kontakt-Nr.
(Pin)
Abkürzung
1
5
6
9
RS-232 Transmit 3 TX2
RS-232 DTR Handshake 4 DTR
RS-232 Ground 5 GND2
RS-422/485 Receive A (-) 6 RA
RS-422/485 Receive B (+) 7 RB
RS-422/485 Transmit A (-) 8 TA
RS-422/485 Transmit B (+) 9 TB
Kabelschirm: auf Steckergehäuse legen
Falls die RS-422/485-Schnittstelle nicht verwendet wird,
dürfen die Eingänge nicht belegt werden. Diese Kontakte
sind zur ersten seriellen Schnittstelle Serial 1 durchver-
bunden.
Die für die RS422/485-Schnittstelle benötigten
Abschlusswiderstände sind in der WE2111 eingebaut und
werden per Software aktiviert.
8.2 Ethernet-Schnittstelle
Die Ethernet-Schnittstelle ermöglicht den Anschluss
eines Ethernet-Netzwerkes nach 10Base‐T/100Base‐TX
über einen RJ45-Stecker.
Für die Kommunikation können Sie eine feste IP‐Adresse
vergeben oder DHCP verwenden. Die Schnittstelle
verwendet zwei TCP-Sockets für folgende Zwecke:
