Transport und Lagerung
28
3 Transport und Lagerung
Für den Transport des Gerätes müssen alle beweglichen
Komponenten gesichert werden. Das Gerät darf nur in
der mitgelieferten Originalverpackung transportiert
werden.
Das Gerät muss vor Feuchtigkeit, direktem Sonnenlicht
und extremer Hitze geschützt werden. Das Gerät darf
nur an trockenen und vor Spritzwasser geschützten
Orten gelagert werden.
4 Aufbau und Funktion

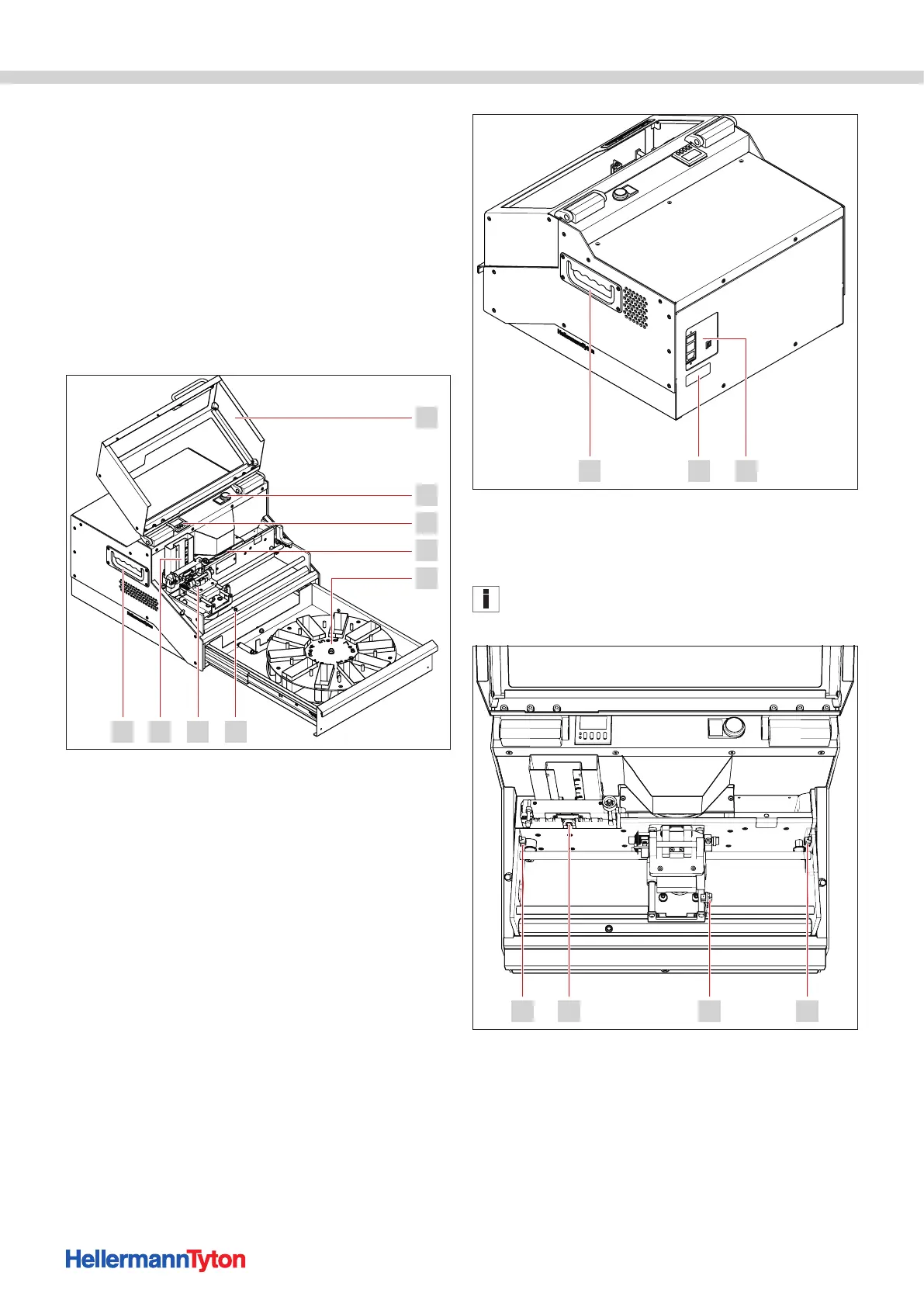

4.1 Aufbau
69 78
1
3
4
5
2
Vorderansicht des Gerätes.
1 Klapphaube
2 Reset-Taster (Gerät Art.-Nr. 544-21000)
3 Zähler (Gerät Art.-Nr. 544-21000)
4 Prägetrommel
5 Organisationseinheit (Gerät Art.-Nr. 544-21000)
6 Anzeigeleuchte (Gerät Art.-Nr. 544-21000)
7 Greifer
8 Magazin
9 Klappgriff
23 1
Rückansicht des Gerätes.
1 Anschlussblech
2 Typenschild
3 Klappgriff
Das obere Gehäuse ist dazu geeignet, ein Notebook zum
Betrieb des Gerätes aufzustellen.
4 3 2 1
Übersicht der Sensoren.
1 X-End
2 Y-Home
3 Lichttaster Markierer
4 X-Home
