Bedienung
38

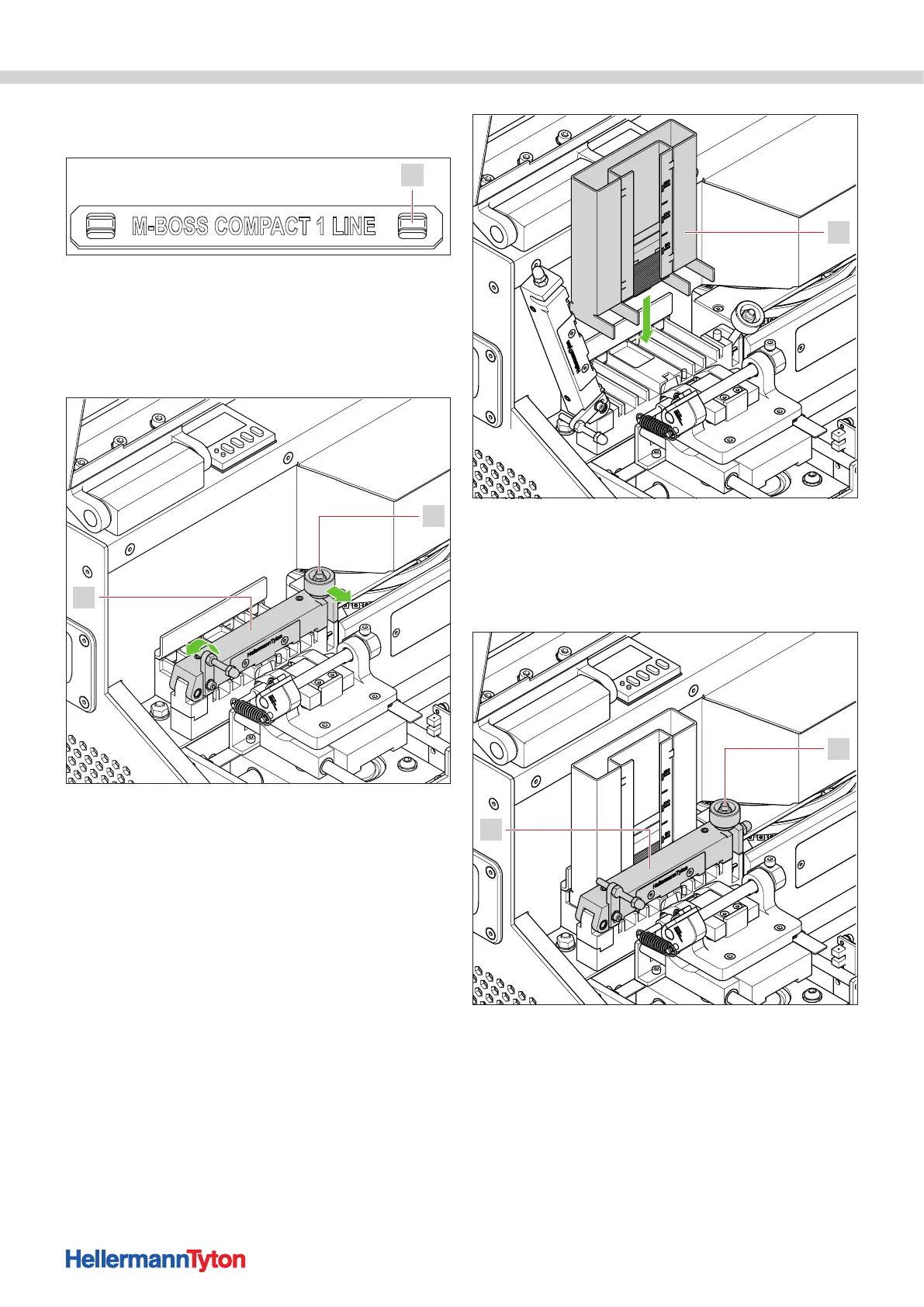

2 Markierer mit dem Befestigungsbügel nach oben in das
Magazin einlegen.
1
Markierer einlegen.
1 Befestigungsbügel
3 Gewicht einlegen.
4 Rändelmutter lösen und Verriegelung wegschwenken.
5 Brücke nach oben schwenken.
1
2
Brücke nach oben schwenken.
1 Rändelmutter
2 Brücke
6 Magazin einlegen und gegen den hinteren Anschlag
schieben.
1
Brücke nach unten schwenken.
1 Magazin
7 Brücke wieder nach unten schwenken.
8 Verriegelung zurückschwenken und Rändelmutter
handfest anziehen.
1
2
Klapphaube schließen.
1 Rändelmutter
2 Brücke
9 Klapphaube schließen.
; Das Magazin ist befüllt und eingelegt.
