Réglage pour des coupes de corniches co m plexes aux positions w et e de la Fig. 25 (voir Fig. 32) :
q Tourner la table vers la gauche et régler l’angle d’onglet co m me suit :
* Pour des corniches com plexes de 45° : 35, 3°
* Pour des corniches com plexes de 38° : 31, 6°
w Incliner la tête vers la droite et régler l’angle de biseau com m e suit :
* Pour des corniches com plexes de 45° : 30°
* Pour des corniches com plexes de 38° : 33, 9° (repère )
e Disposer la corniche co mplexe de façon que la surface inférieure (A à la Fig. 24)) entre en contact
avec la garde, com m e indiqué à la Fig. 33.

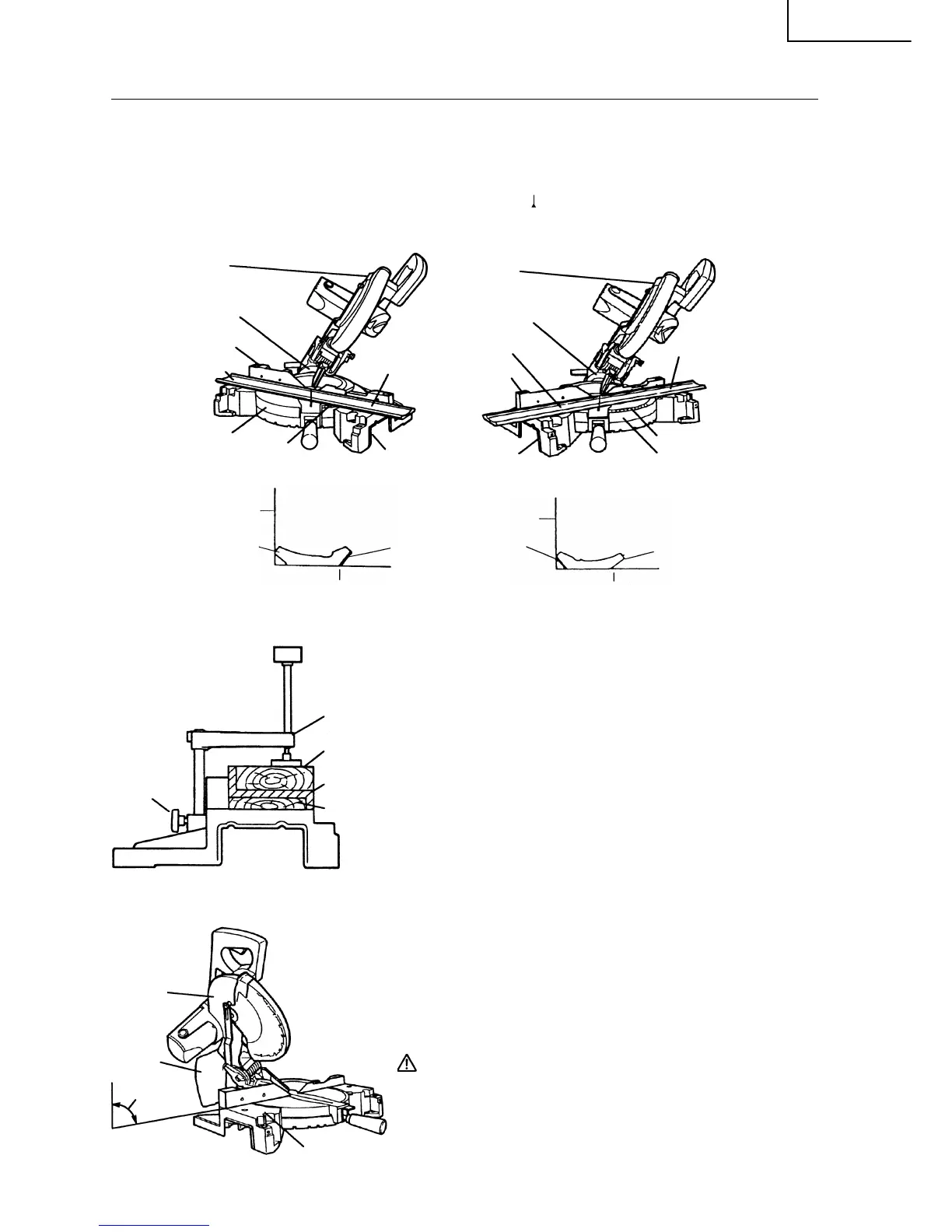

Fig. 30 Fig. 32
Fig. 31 Fig. 33
9. Coupe de matériaux qui se déforment facile ment, par exe m ple une feuille d’aluminium
Les m atériau x co m m e l’al u miniu m en fe uille se défor m e nt
facile ment quand ils sont serrés trop fort dans un étau. Cela ne
perm ettra pas une bonne coupe et risq ue d e prov o quer u n e
surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois
pour protéger la pièce com m e indiqué à la Fig. 34.
Pour couper de l’alu miniu m, enduire la lame d’une huile de coupe
(non-co mbustible) pour obtenir une coupe régulière et un bon
fini.
10. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand
la lam e tourne. Vérifier le sac à coupeaux périodiquem ent et
le vider avant qu’il ne soit plein.
(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac
à copeaux à angle droit sur la surface du socle co m me indiqué
à la Fig. 35.
ATT ENTION: Vider le sac à copeaux f réquemment pour
éviter que le conduit et la p rotecti on de lame
(métallique) ne soient bouchés.
Le s copeaux s’accumulent plus rapideme nt
lors d’une coupe de biseau.
A
B
Fig. 34
B
A
Fig. 35
Echelle
d’angle de
biseau
Garde
Table
Socle
Garde
4
1
3
2
Tête
Echelle
d’angle de
biseau
Garde
Socle
Echelle d’a ngle d’onglet
Ense mble
d’étau
Plaque en
bois
Cadre en
aluminium
Plaque en
bois
Boulon de
serrage de 5 m m
Protection de lam e
(m étallique)
Surface du socle
Sac à
poussière
Angle
droit
Tête
Echelle d’angle
d’onglet
Table du socle
Table du socle
Garde
Table
