Hitachi C 10FCD Instruction Manual And Safety Instructions

54
Español
4. In m ovilización de la pieza de trabajo
ADVERTENCIA: Sujete siempre la pieza de trabajo a la escu adra de guía, ya que de lo c ontrario
podría salirse de la mesa y cau sar lesiones seria s.

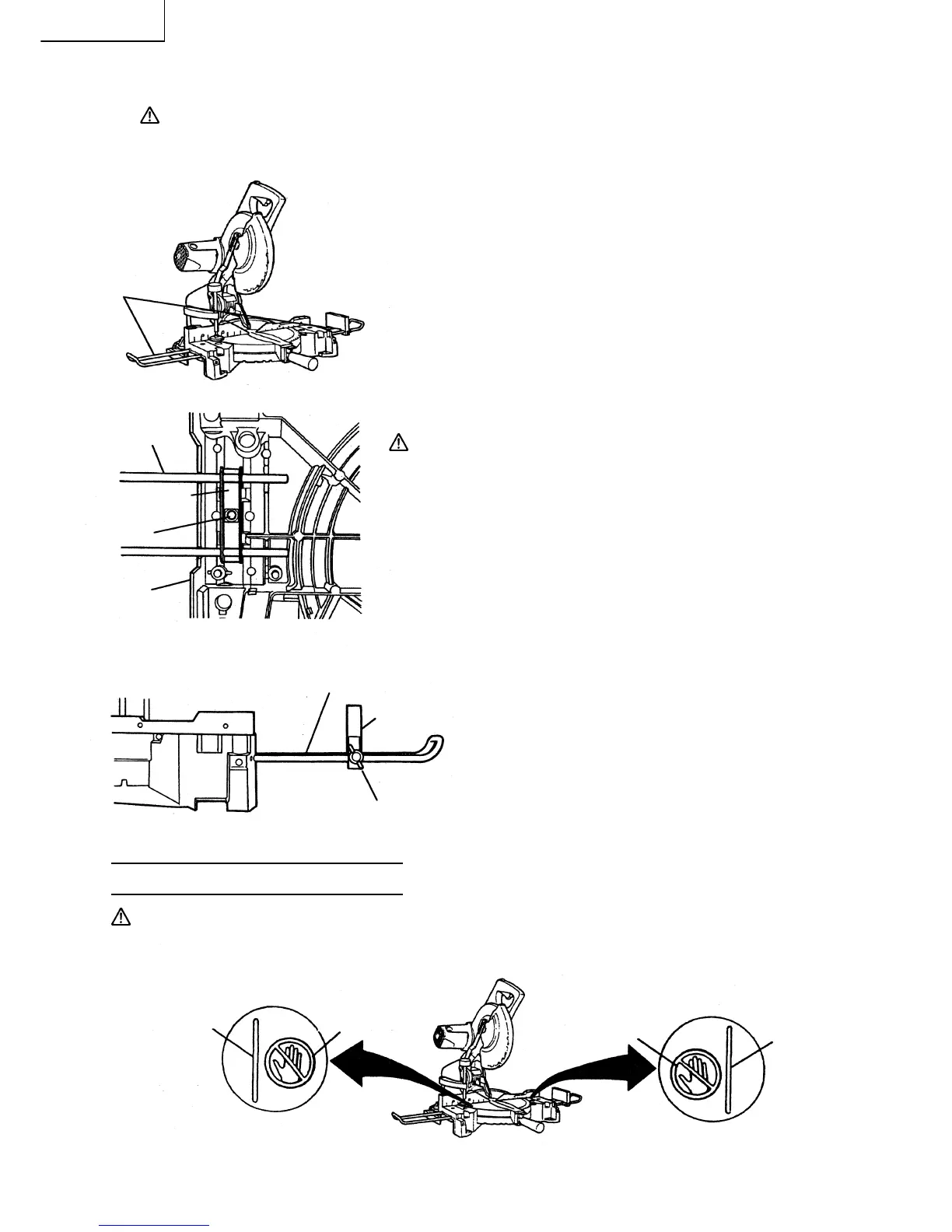

5. Instalación de los soportes de extensión (Accesorio opcional)
Durante la operación de corte, los soportes de extensión le ayudarán
a mantener estables y correctam ente posicionadas las piezas de
trabajo de mayor longitud.
(1) Inserte el tornillo de 8 m m en el orificio provisto en la base.
(2) Coloque la varilla de soporte de bloqueo debajo del costado de
la base.
(3) Con el tornillo de ajuste de 8 m m, detenga tem poral m ente la
varilla de soporte de bloqueo.
(4) Inserte un soporte de extensión en los dos orificios de la varilla
de soporte de bloqueo.
(5) E mpuje el soporte de extensión hasta que haga contacto con la
base.
(6) A priete el tornillo de 8 m m y fije el soporte de extensión.
PRECAUCIÓN : Nunca tra nsp orte la he rra mie nta
sosteniéndola por el sopor te de extensión.
Tenga en cuenta que el soporte podría
salirse de la base. Sujete la herramienta por
la empuñadura (véase Fig.1), y no po r el
soporte de extensión.
6. Retén para corte de precisión (El retén es un accesorio opcional)
El retén permite realizar un corte continuo de precisión
en longitudes de 253 m m a 423 m m (10” a 16-21/32”).
Para instalar el retén, fíjelo al soporte con un perno de
aletas de 6 m m, tal como se observa en la Fig. 15.
APLICACIONES PRÁCTICAS
ADVERTENCIA: * Para evitar lesiones, no quite ni remplace nunca la pi eza de trabajo sob re l a mesa
mientras la herramienta esté e n funcionamiento.
* No coloque nunca sus miembros dentro d e la línea cerca del signo de adverten cia
mientras e sté utilizando la her ramienta. Esto podría resultar peligroso (consulte
la s Fig. 16).
Fig. 16
Signo de
advertencia
Línea
Signo de
advertencia
Línea
Fig. 14
Fig. 15
Soporte de
extensión
Fig. 13
Soporte de
extensión
Varilla de soporte
de bloqueo
tornillo d e
8 m m
Base
Soporte de extensión
Retén
Perno de aletas
de 6 m m
