1. Operación del interruptor
El bloqueo del interruptor ha sido diseñado para evitar la operación
inadvertida de la herra mienta eléctrica.
Para utilizar la herra mienta eléctrica, primero se deberá e mpujar el
bloqueo del interruptor hacia arriba, tal co m o se indica en la Fig. 17.
El interruptor de disparo no funcionará a m enos que el bloqueo del
interruptor haya sido e mpujado h acia arriba. Cuando suelte el
interruptor de disparo, la alim entación se desconectará y el bloqueo
del interruptor volverá auto m áticam ente a su p osición inicial,
bloqueando al interruptor de disparo.
ADVERTENCIA: Este bloqueo permit irá evitar el encendido accidental de l a h erramienta eléctrica
o la utilización por parte de personas no autorizadas (especialmente los niños).
Para evit ar la utilización no autorizada de esta herramienta, inserte un candado
a través del orificio del interruptor de disparo.
2. Utilización del conjunto de tornillo de carpintero (Accesorio estándar)
(1) El conjunto del tornillo de carpintero puede montarse
en la base del lado izquierdo o bien en la base del lado
derecho, y puede elevarse o bajarse de acuerdo con la
altura de la pieza de trabajo.
1 Inserte el soporte del conjunto del tornillo de carpintero
en el orificio provisto en la base del lado izquierdo o
bien en la base del lado derecho.
2 Luego apriete el perno de fijación de 5 m m, tal com o se
indica en la Fig. 18.
NOTA: El soporte cuenta con dos ranuras de bloqueo en
los cuales encaja la punta del perno de fijación de
5 mm para poder bloquear el conjunto del torn illo
de carpintero en la posición deseada.
(2) El conjunto del tornillo de carpintero puede montarse
en la escuadra de guía del lado izquierdo o bien en la
escuadra de guía del lado derecho, y puede elevarse o
bajarse de acuerdo con la altura de la pieza de trabajo.
1 Inserte el soporte del conjunto del tornillo de carpintero
en el orificio provisto en la escuadra de guía del lado
izquierdo o bien en la escuadra de guía del lado derecho.
2 Luego apriete el perno de fijación de 5 m m, tal com o se
indica en la Fig. 19.
PRECAUCIÓN: Con firme siemp r e que la cabeza del motor (consulte la F ig. 1) no entre en contacto
con el conjunto de tornillo de carpintero cuando descienda para realizar la
operación de corte. Si existe el peligro de que pueda pasar esto, afloje
ligeramente el perno de perilla de 5 mm y mueva el conjunto de tornillo de
carpintero hasta una posición en la que no entre en cont acto con la hoja de
sierra.

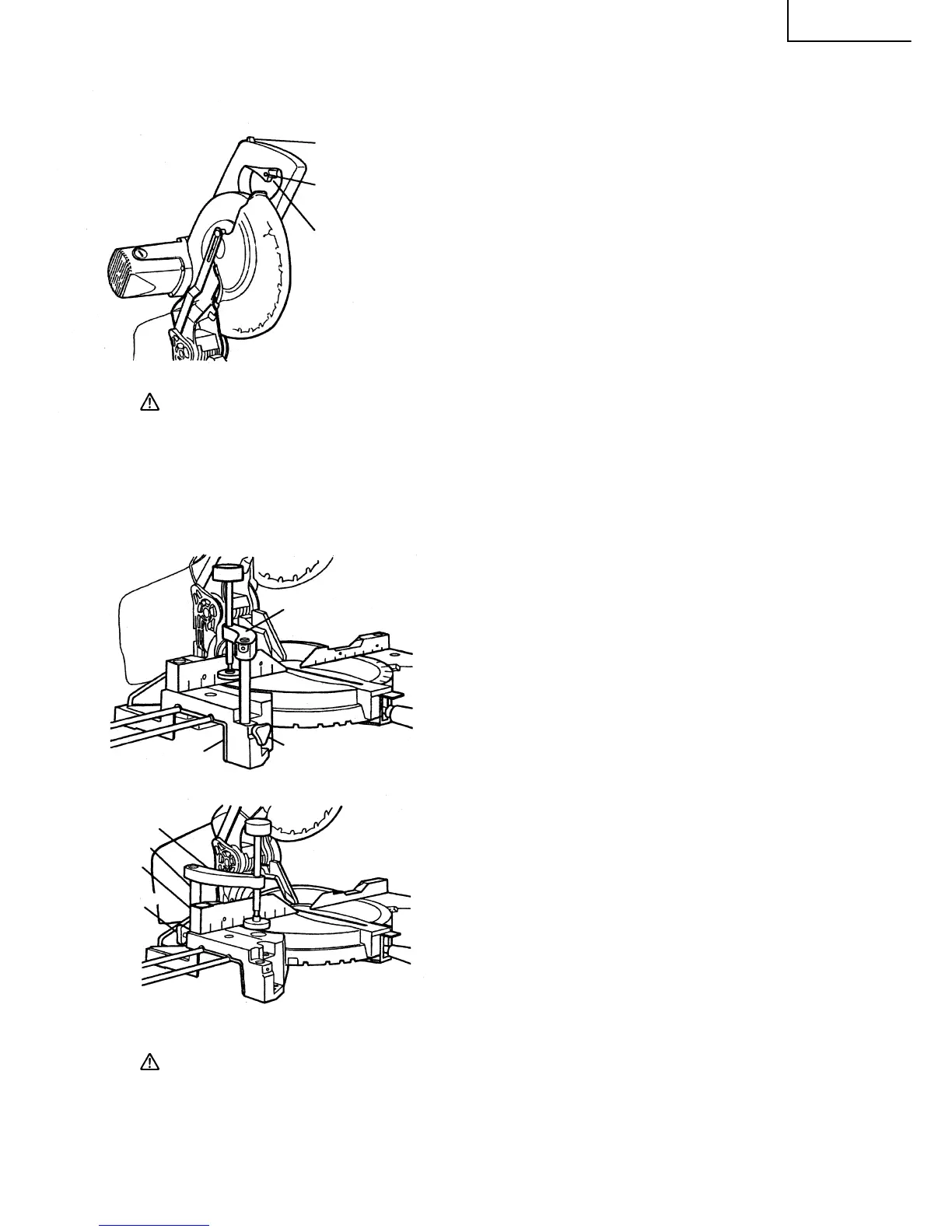

Fig. 17
