50
Español
ACC ESORIOS OPCIONALES. . . . . . De venta por separado
q Conjunto de soporte (Fig. 1) (Núm. de código 317542)
w Conjunto de tornillo de carpintero (N úm. de código 317541)
e Hoja de sierra de 255 m m (10) Hoja de sierra TCT para cortar superficies finas (Total de dientes: 60)
(Núm. de código 976472)
r Hoja de sierra de 255 m m (10) Hoja de sierra TCT para cortes normales (Total de dientes: 70) (N úm. de
código 976473)
ADVERTENCIA: El peligroso utilizar aditamentos o accesorios no recome ndados en este manual y
su utilización podría provocar lesiones personales o daños a la sierra.
APLICACIONES
Madera, madera la minada, tabla de color, tabla laminada suave, m adera prensada, materiales similares a la
madera y puertas corredizas de alu minio.
PREPARATIVOS PREVIOS A LA OPERACIÓN
Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes.
1. Instalación

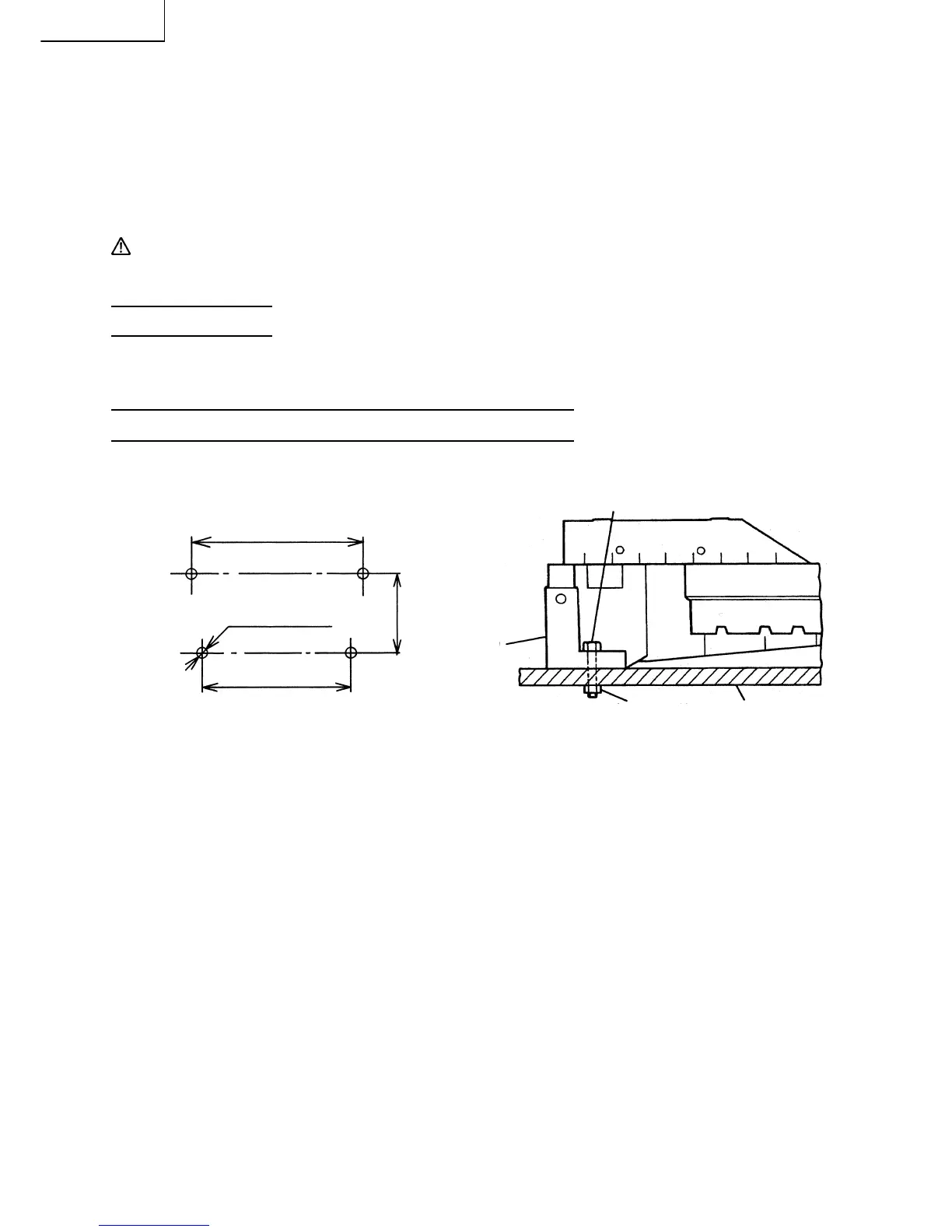

Fig. 4
Coloque la herramienta eléctrica sobre un banco de trabajo horizontal y nivelado, tal co mo se observa
en la Fig. 4.
Seleccione pernos de 8 m m de diámetro (5/16) de un largo adecuado para el espesor del banco de
trabajo.
El perno deberá ser de por lo m enos 50 m m (2) m ás largo que el espesor del banco de trabajo.
Por ejem plo, para un banco de trabajo de 25 m m (1) de espesor, utilice pernos de 8 m m (5/16) x 75
m m (3).
El soporte de extensión fijado a la parte posterior de la base (véase Fig. 2) ayudará a estabilizar la
herramienta eléctrica.
428 m m (16-27/32")
484 m m (19-1/16")
2
9
2
m m
(
1
1
-
1
/
2
"
)
10 m m (3/8"), 4 Holes
Perno de 8 m m (5/16)
Base
Tuerca de 8 m m
(5/16)
Banco de trabajo
