60
Español

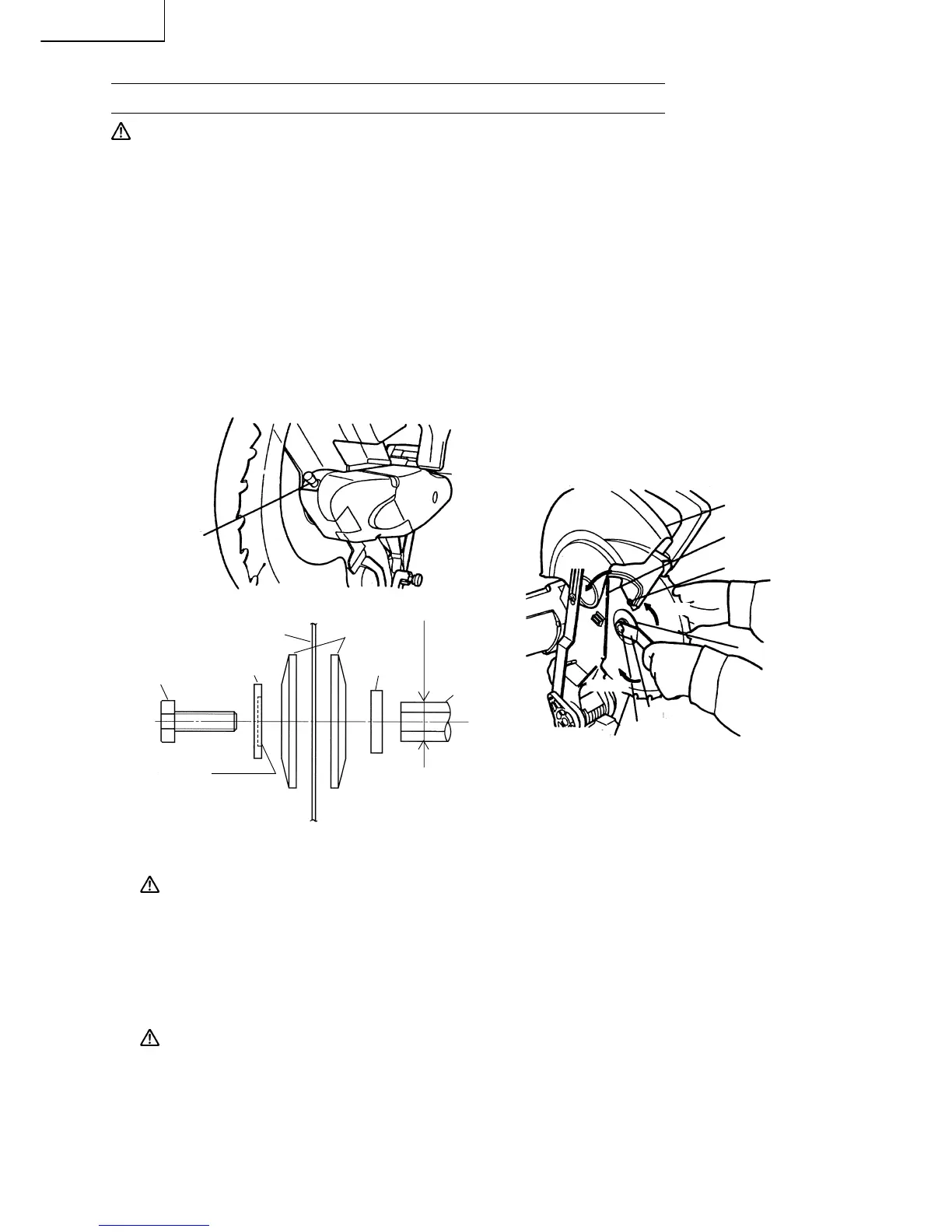

MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA
ADVERTENCIA: Para evitar accidentes o lesiones, suelte siempre el interruptor de disparo y
desconect e el enchufe del cable de al imentación del tomacorriente antes d e extraer
o instalar la hoja de sierra.
1. M ontaje de la hoja de sierra
(1) Gire el protector de la hoja (plástico) hasta la posición superior.
(2) Afloje el tornillo de 5 m m para liberar el protector del eje de la cortadora.
Gire el protector del eje de la cortadora de la m anera indicada en la Fig. 36-b. En este m om ento, el
protector de la hoja (plástico) se m overá conjuntam ente.
(3) Presione el bloqueador del huso hacia adentro y afloje el perno con la llave.
Co mo el perno es de rosca a izquierdas, gírelo hacia la derecha para aflojarlo, tal com o se indica en
la Fig. 36-b.
NOTA: Si no c onsigue presionar f ácilmente el bloqueador del huso pa ra b loquear el eje de husillo,
gire el perno con la llave mie ntras aplica presión sobre el bloqueador del huso.
El eje de husillo quedará bloqueado a l pre sion ar hacia adentro el bloqueador del huso.
(4) Quite el perno y el collar del husillo.
(5) Monte la hoja de sierra.
ADVERTENCIA: Cuando monte la hoja de sierra , compruebe que la marca del indicado r de
rotac ión provista en la misma y la dirección de rotación del protector de la hoja
(metal ) coincidan correctamente.
(6) Li m pie a fondo el collar, el collar del husillo, la arandela de hoja (confirm e la dirección de montaje)
y el perno, e instálelos sobre el eje de husillo, com o se muestra en la Fig. 36-c.
(7) Presione el bloqueador del huso y apriete el perno girándolo hacia la izquierda con la llave de cubo
10 m m, co mo se indica en la Fig. 36-b.
PRECAUCIÓN: * Después de haber instalado o extraí do la hoja de sierra, confirme que el
bloqueador del huso haya vuelto a la posición de retracción .
* Apriete el perno de forma que no se af loje durante la operación.
Confir me que el perno haya quedado adecuadamente apretado antes de poner
en funci onamiento la herramienta .
(8) Gire el protector del eje de la cortadora hasta la posición inicial, y apriete el tornillo de 5 m m.
(9) Coloque el protector de la hoja (plástico) en la posición inferior.
Fig. 36-a
Fig. 36-c
Fig. 36-b
Perno
Hoja de
sierra
Arandela de hoja
1
5
.
9
m m
(
5
/
8
"
)
Collar
Collar de
husillo
Eje de husillo
Bloqueador
del huso
Apretar
Aflojar
Hoja de
sierra
Perno
Llave
Collar de husillo
Protector de la
hoja (Plástico)
Protector del
eje de cortadora
Tornillo de 5 m m
Arriba
Refrentado local
