4. Fixation de la pièce
AVERTISSEMENT: Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à l a
gar de ; sinon, la pièce risque d’être éjectée de la tabl e et de blesser quelqu’un.
5. Installation des servantes (accessoires en option)
Les servantes aident à stabiliser et à m aintenir en place les pièces
de grande dimension pendant l’opération de coupe.
(1) Insérer la vis de 8 m m dans l’orifice prévu sur le socle.
(2) Fixer la tige de support de blocage sous le côté du socle.
(3) Puis, avec la vis de 8 m m, pour un arrêt provisoire de la tige de
support de blocage.
(4) Insérer une servante dans les deux orifices de la tige de support
de blocage.
(5) Déplacer la servante jusqu’à ce qu’elle entre en contact avec le
socle.
(6) Serrer la vis de 8 m m pour fixer la servante.
ATTENTION: Ne pas tenir la servante pour transporter
l’outil.
La servante pourrait sortir du socle. Tenir
l’outil par sa poignée (voir Fig. 1), et non par
la servante.
6. Butée de matériau pour coupe de précision (la butée de matériau est un accessoire en
option)
La butée de m atériau facilite la précision des coupes
continues sur une longueur de 253 m m à 423 m m (10" à
16-21/32"). Pour installer la butée de m atériau, la fixer à
la servante avec le boulon à ailettes de 6 mm co m me
indiqué à la Fig. 15.
APPLICATIONS PRATIQUES
AVERTISSEMENT: * Pour éviter tout risque de blessure, ne j amais retirer ni install er la pièce sur la
table pendant que l’outil fonctionne.
* Ne jamais amener les membres à l’intérieur de la ligne à côté du signe
d’ avertissement pendant que l’outil fonctionne. Cela pourrait être danger eux
(voir Fig. 16.)

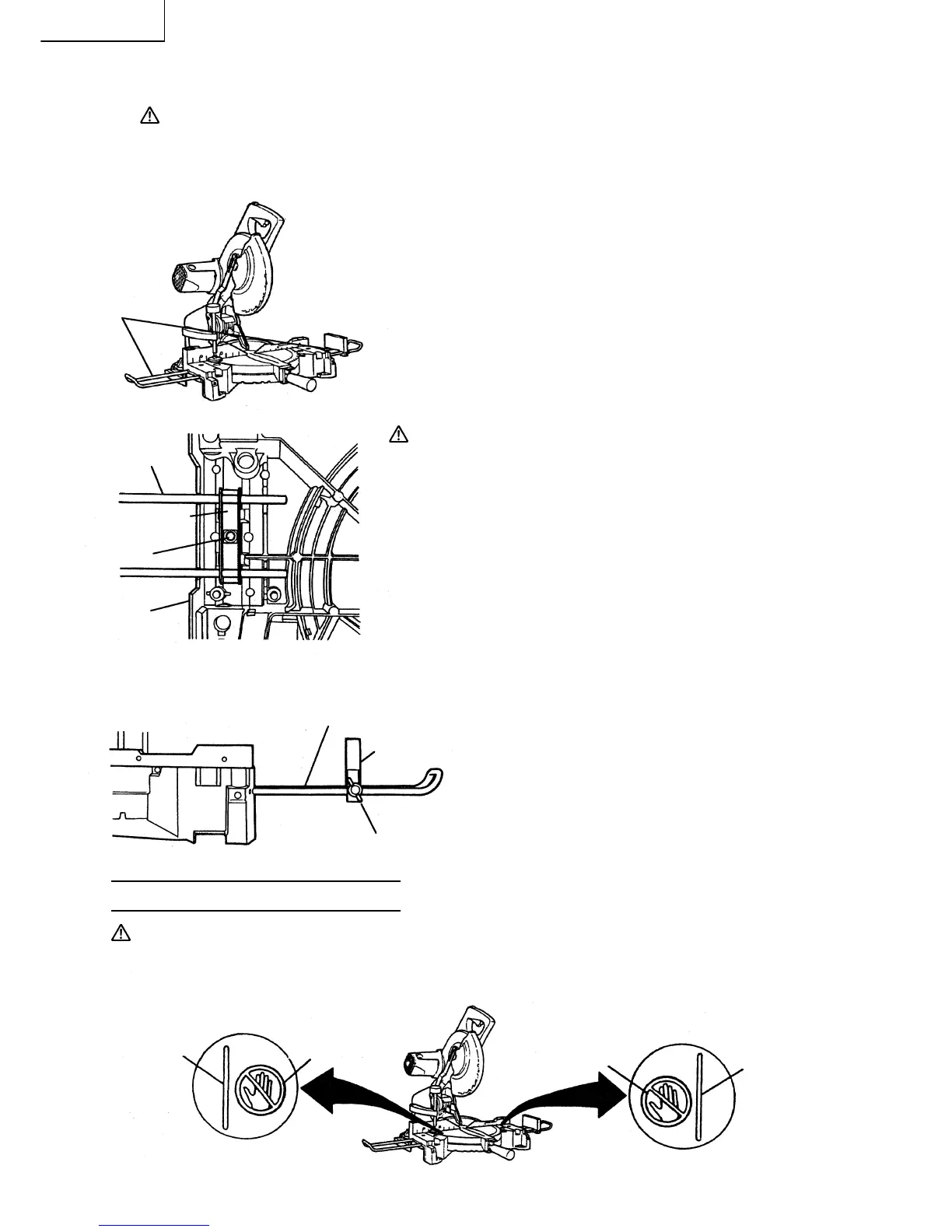

Fig. 14
Fig. 15
Servante
Fig. 13
Servante
Tige de support
de blocage
Vis de
8 m m
Socle
Servante
Butée de
matériau
Boulon à ailettes
de 6 m m
Trait
Trait
Signe
d’avertissem ent
Fig. 16
Signe
d’avertissem ent
