35
Français

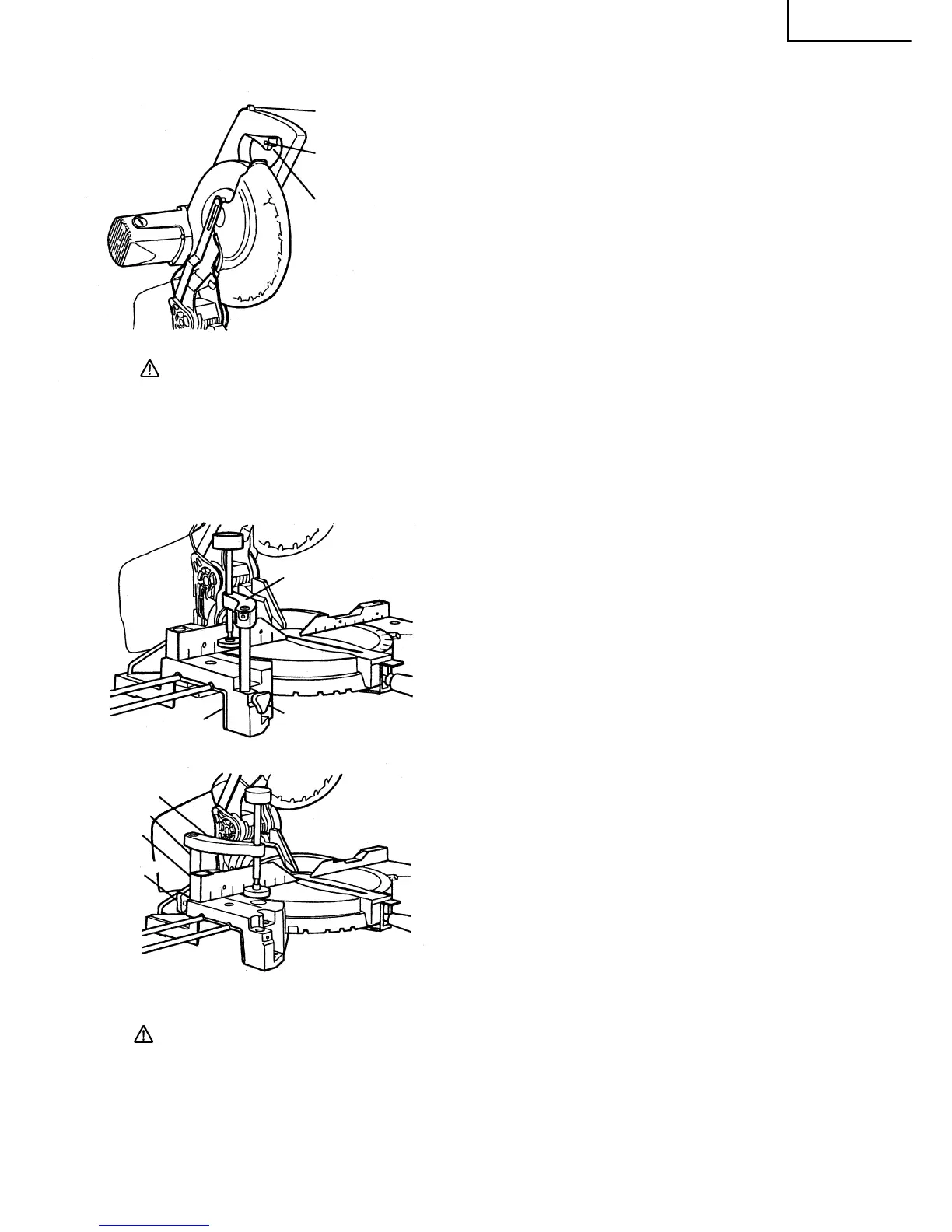

1. Fonctionnem ent de l’interrupteur
L e v e r r o u d ’i n t e rr u p t e u r e st c o nç u p o u r e m p ê c h er t o ut
fonctionne m ent accidentel de l’outil électrique.
Pour faire marcher l’outil, il faut tout d’abord pousser le verrou
d’interrupteur vers le haut, co m me indiqué à la Fig. 17.
L’i nt err u pte u r à g âc h ett e n e fo n cti o n n e ra p as si le ve rro u
d’interrupteur n’est pas poussé vers le haut. Lorsqu’on relâche
l’interrupteur à gâchette, l’outil s’éteint et le verrou d’interrupteur
revient auto matiquem ent à sa position initiale, ce qui verrouille
l’interrupteur à gâchette.
AVERTISSEMENT: Ceci empêchera toute mise en marche accidentelle de l’outil électri que ou
toute utilisation par une personne non qualif iée (e n particulier les enfants) .
Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas
dans l’orifice de l’interrupteur à gâchette.
2. Utilisation de l’ensemble d’étau (accessoire standard)
(1) L’ensemble d’étau pourra être monté sur le socle gauche
ou sur le socle droit, et il pourra être relevé ou abaissé
en fonction de la hauteur de la pièce.
1 Insérer le support de l’ensem ble d’étau dans l’orifice
situé sur le socle gauche ou sur le socle droit.
2 Puis, visser le boulon de serrage de 5 m m co m m e
indiqué à la Fig. 18.
REMARQUE: Le support possède deux encoches de
verrouil lage dans lesquelles l’extrémité du
boulon de serrage de 5 mm doit rentrer,
de f açon à ver rouiller l’ensemble d’étau à
la position voulue.
(2) L’ensemble d’étau pourra être monté sur la garde gauche
ou sur la garde droite, et il pourra être relevé ou abaissé
en fonction de la hauteur de la pièce.
1 Insérer le support de l’ensem ble d’étau dans l’orifice
situé sur la garde gauche ou sur la garde droite.
2 Puis, visser le boulon de serrage de 5 m m co m m e
indiqué à la Fig. 19.
ATT ENTION: Toujours vérifier que la tête du mote ur (voir Fig. 1) n’entre pas en contact av ec
l’en semble d’étau quand on l’aba isse pour l a c oupe. Si ce risque existe, desserrer
légèrement le bouton d e boulonnage de 5 mm et déplacer l’ensemble d’étau jusqu’à
un point où il n’entrera pas en contac t avec la lame.
Fig. 17
Fig. 18
Fig. 19
Verrou
d’interrupteur
Orifice
Interrupteur
à gâch ette
Ense mble
d’étau
Support
Socle
Boulon de serrage
de 5 m m
Ensemble
d’étau
Support
Boulo n
de
serrage
de 5 m m
Garde
