36
Français
3. Utilisation de l’ensemble d’étau (accessoire en option)
(1) L’ense mble d’étau pourra être monté sur le socle
gauche ou sur le socle droit, et il pourra être déplacé
vers l’avant ou vers l’arrière en fonction de la largeur
de la pièce.
Insérer le support de l’ensemble d’étau dans l’orifice
situ é sur le socle g a uche ou sur le socle droit,
com m e indiqué à la Fig. 20.
4. Coupe
(1) Co m m e indiqué à la Fig. 21, la largeur de la la me est
la largeur de coupe. En conséquence, glisser la pièce
vers la droite (vue de la position de l’opérateur) pour
obtenir la longueur b, et sur la gauche pour obtenir
la longueur a.
(2) Q uand la lame a atteint sa vitesse m aximale, abaisser
doucement la poignée jusqu’à ce que la lame approche
de la pièce.
(3) Quand la lame touche la pièce, appuyer progressivement
sur la poignée pour couper la pièce.
(4) Quand la pièce est coupée à la longueur voulue, mettre
l’outil électrique hors tension et attendre que la la me
soit co mplètement arrêtée avant de relever la poignée
en position com plètement rentrée.
ATT ENTION: * Une pression accrue sur la poignée n’augmentera pas la vi tesse de coupe. Au
contraire, une pression excessive risque de surcharg er le moteur et/ou de réduire
le rendement.
* Si l’on appuie sur la poignée avec une force excessive ou avec une force latérale,
la lame de scie risque de vibrer pendant l’opération de coupe et de laisser de s
marques de coupe sur la pièce, ce qui r éduira la qualité de la coupe. En
conséquence, appuyer doucement et délicatement sur la poignée.
AVERTISSEMENT: * Vérifier que l’interrupteur à gâchette est coupé (OFF) et que la fiche
d’ alimentation est débranchée de l a prise secteur quand on ne se sert pas
de l’outil.
5. Procédure de coupe d’onglet
(1) Desserrer la poignée de coupe d’onglet et appuyer sur
la plaque à ressort.
(2) Régler la table jusqu’à ce que le repère soit aligné sur
la valeur voulue de l’échelle d’angle d’onglet, co m me
indiqué à la Fig. 22.
(3) Resserrer la poignée de coupe d’onglet pour fixer la
table en position.
REMARQUE: * Des crans positifs sont prévus à droite et à gauche du réglage central de 0°, à 15°, 22,5°,
31,6° et 45°.
Vérifier que l’échelle d’angle d’onglet et l’extrémité de l’indicateur sont alignés
correctement.
* Le fonctionnement de l’outil électrique avec l’échelle d’angle d’onglet et l’indicateur non
al ignés, ou avec la poignée latérale insuffisamment serrée, donnera une mauvaise
précision.

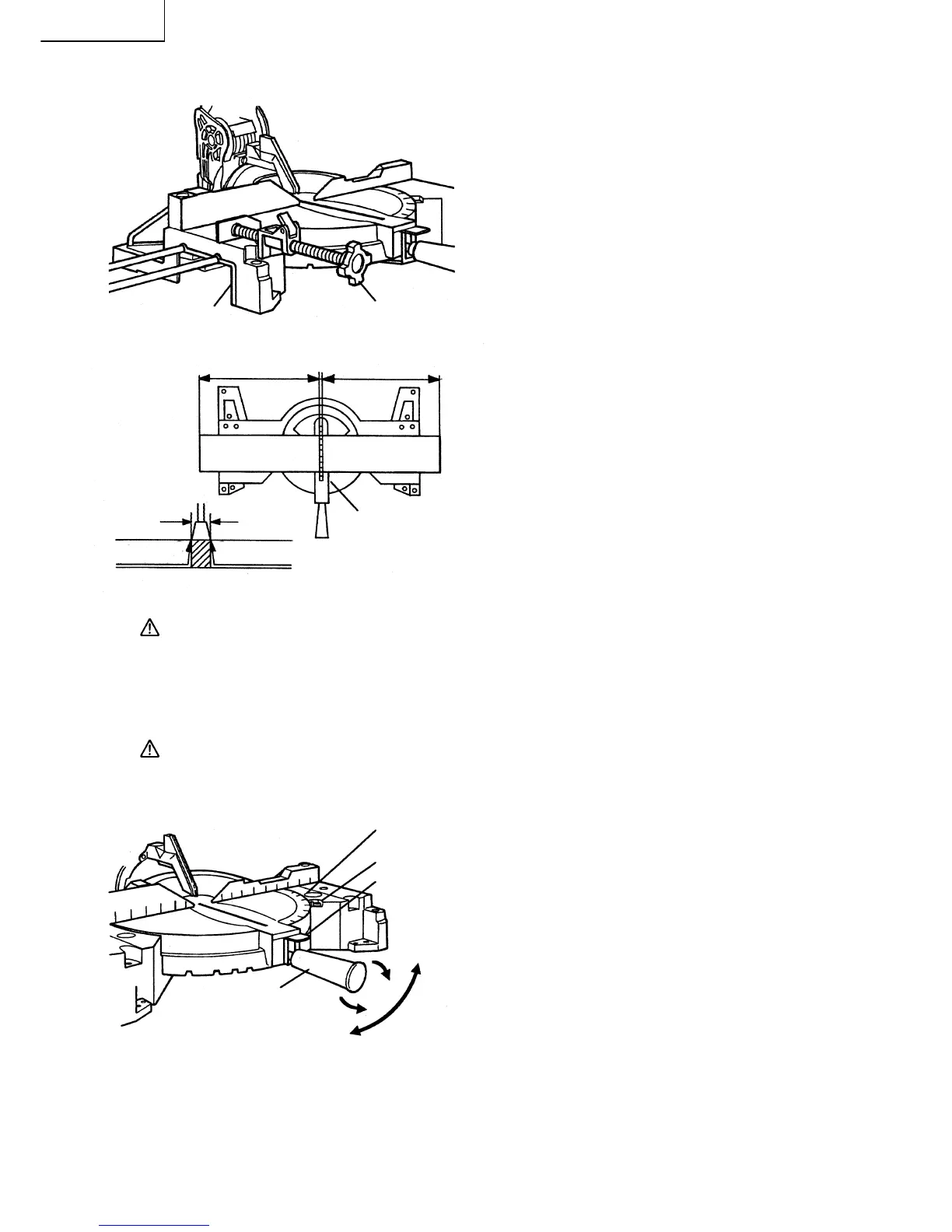

Fig. 20
Socle
Ense mble
d’étau
Repère
(pré-marqué)
Repère
(pré-marqué)
Piéce
Plaque
d'insertion
(Vue de face)
ab
ab
ab
Fig. 21
Indicateur
Echelle
d’angle
d’onglet
Serrer
Plaque de
ressort
Poignée d’onglet
Tourner la
table
Desserrer
Fig. 22
Ligne de réglage
