37
Français
6. Procédure de coupe de biseau
(1) Desserrer le levier de serrage et incliner la la me de
scie vers la gauche ou vers la droite.

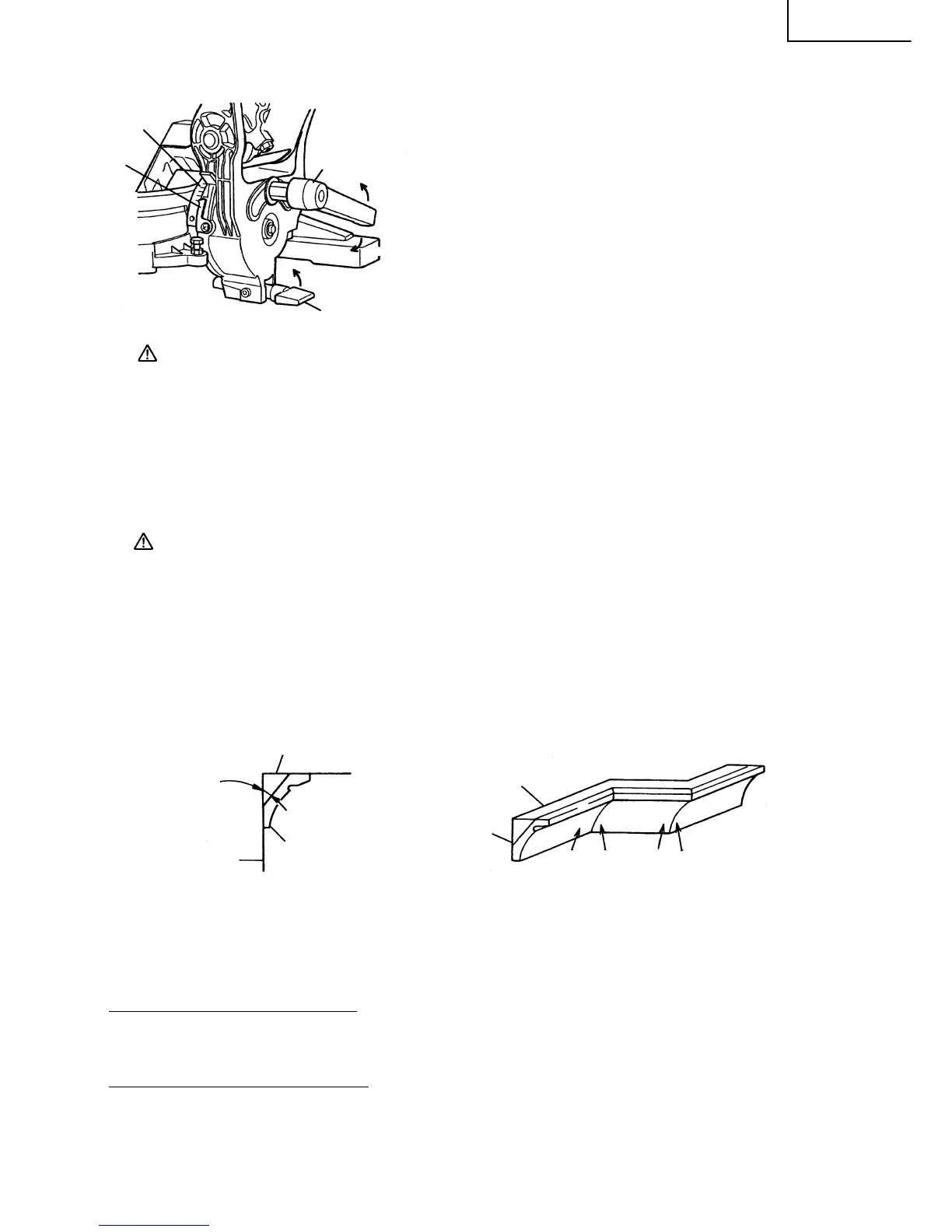

Pour incliner la tête du m oteur vers la droite, tirer sur
la barre de positionne m ent com m e indiqué à la Fig.
23.
(2) Ré gl e r l’a n gle d e bise a u à l’an gl e vo ulu to ut e n
regardant l’échelle d’ angle de biseau et l’indicateur,
puis fixer le elvier de serrage.
AVERTISSEMENT: Qu and on fixe la pièce sur le c ôté gauche ou droit de la lame, la section
tronçonnée courte vient reposer sur le côté droit ou gauche de la lame.
Toujours couper l’alimentation et attendre que la lame se soit complètement
arr êtée avant de relever la poignée de la pièce.
Si on relève la poignée alors que la lame tourne toujours, la section
tronçonnée se coincera contre la lame et des f ragments s’éparpilleront, ce
qu i serait danger eux.
7. Procédures de coupe mixte
Pour une coupe mixte, suivre les instructions des paragraphes 5 et 6 ci-dessus.
Pour les dimensions maxim ales de coupe mixte, voir le tableau des “SPECIFIC ATIO NS ” à la page 29.
ATT ENTION: Pour une coupe mixte, toujours fixer la pièce sur le côté gauche ou droit.
Ne jamais faire tourner la table vers la droite pour une coupe mixte (coupe de
biseau à gauche) car la lame de sci e pourrait entrer en contact avec le crampon o u
l’étau qui fixe la pièce et provoquer des blessures physique ou des domma ges.
Ne jamais fai re tour ner la table vers la gauche pour une coupe mixte (coupe de
biseau à droite) car la lame de scie pourrait entrer en contact avec le crampon ou
l’étau qui fixe la pièce et provoquer des blessures physiques ou des domma ges.
8. Procédures de coupe de corniche complexe
La Fig. 24 m ontre deux types de corniche com plexe courants ayant des angles de 38° et de 45°. Pour les
montures de corniche com plexe, voir la Fig. 25.
Fig. 24 Fig. 25
Le tableau ci-dessous m ontre les réglages d’angle d’onglet et d’angle de biseau qui conviennent le
mieux pour les deux types de corniche co mplexe.
REMARQUE: A des fins de commodité, des crans ont été prévus aux positions de réglage de l’angle
d’onglet (31,6° à gauche ou à droite).
Réglage d’une coupe d’onglet
Si la table est réglée sur l’un des angles décrits, déplacer la poignée d’onglet de réglage de la plaque tournante
légèrement vers la droite ou vers la gauche pour stabili ser la position et aligner correctement l’échelle d’onglet
et l’extrémité de l’indicateur avant de com mencer le travail.
Réglage d’une coupe de biseau
Déplacer la poignée de la section de biseau vers la droite et vers la gauche et vérifier que la position est stable
et que l’échelle d’angle et l’extrémité de l’indicateur sont alignés correctement. Puis, serrer le levier de serrage.
Fig. 23
Echelle d’angle
de biseau
Indicateur
Levier de
serrage
Desserrer
Serrer
Tirer vers
le haut
Barre de
positionnement
Surface supérieure
Plafond
B
surface
inferieure
Mur
A
Plafond
Mur
1
2
34
θ°
