Hitachi C 10FCD Instruction Manual And Safety Instructions

40
Français
INSTALLATION ET RETRAIT D E LA LAME
AVERTISSEMENT: Pour éviter tout risque d’accident ou de blessure, toujours couper l’interrupteur
à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer
la lame.
1. Installation de la la me
(1) Tourner la protection de lam e (en plastique) sur la position supérieure.
(2) Desserrer la vis de 5 m m pour libérer la protection de l’arbre du couteau.
Puis, tourner la protection de l’arbre du couteau sur la position supérieure, com m e indiqué à la Fig.
36-b.
A ce mo ment, la protection de lam e (en plastique) bouge en mêm e tem ps.
(3) Appuyer sur le verrou d’axe et desserrer le boulon avec une clé.
Le boulon ayant un filetage à gauche, le desserrer en le tournant vers la droite, co m me indiqué à la
Fig. 36-b.
REMARQUE : S’il n’est pas facile d’e nfon cer le verrou d’axe po ur verrouiller l’arbre, t ou rner le bo ulon
à l’aide de la clé à douille tout en appuyant sur le ver rou d’axe.
L’arbre de la lame est verrouillé quand le verrou d’axe est enfoncé.
(4) Retirer le boulon et le collier d’arbre.
(5) Monter la lame de scie.
AVERTISSEMENT: Pour monter la lame, vérifier que le repère de l’indicateur de rotation de la
la me et le sens de rotation de la protection de lam e (mé ta llique)
correspondent.
(6) Nettoyer co m plètem ent le collier, le collier d’arbre, la rondelle de lam e (en vérifiant le sens de
montage) et le boulon, et les installer sur l’arbre com m e indiqué à la Fig. 36-c.
(7) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la gauche à l’aide de la clé à
douille de 10 m m. co m me indiqué à la Fig. 36-b.
ATT ENTION: * Vérifier que le verrou d’axe est revenu en position rentrée après le retrait ou
l’installation de la lame.
* Serrer le boul on de façon qu’il ne se desserre pas pendant le fonct ionnement.
Vérifier que le boulon est solidement vissé avant de mettre l’outil électrique en
marche.
(8) Tourner la protection de l’arbre du couteau sur sa position initiale et serrer la vis de 5 m m.
(9) Mettre la protection de lame (en plastique) en position abaissée.

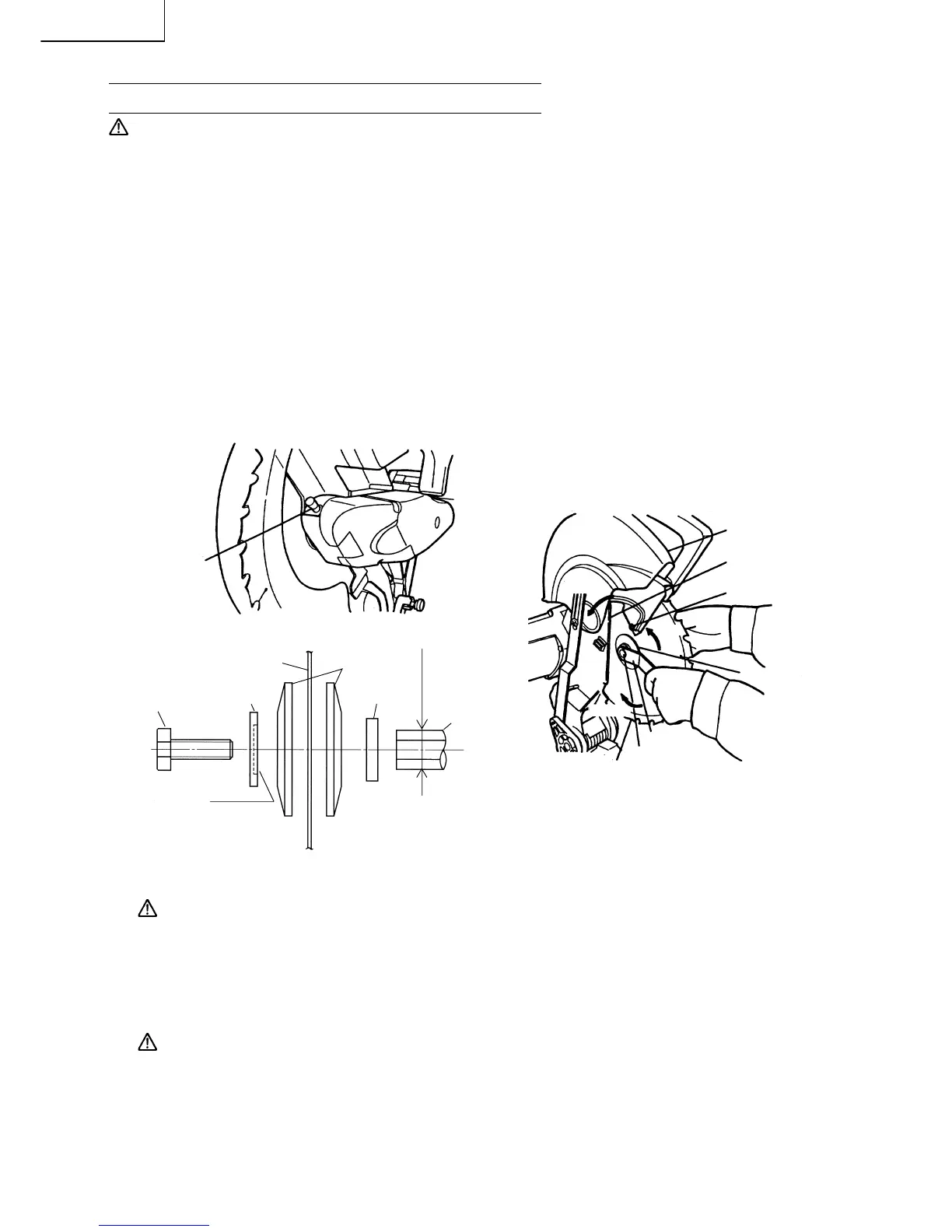

Fig. 36-a
Fig. 36-c
Fig. 36-b
Boulo n
La m e de
scie
Rondelle de la me
1
5
.
9
m m
(
5
/
8
"
)
Collier
Collier
d’arbre
Arbre
Verro u d'axe
Serrer
Desserrer
La m e de
scie
Boulo n
Collier d’arbre
Protection de
la me (en
plastique)
Protection de
l’arbre du
couteau
Vis de 5 m m
Haut
Clé
Surface de contact
ponctuelle
