51
Español
2. Liberación del m ango de ém bolo

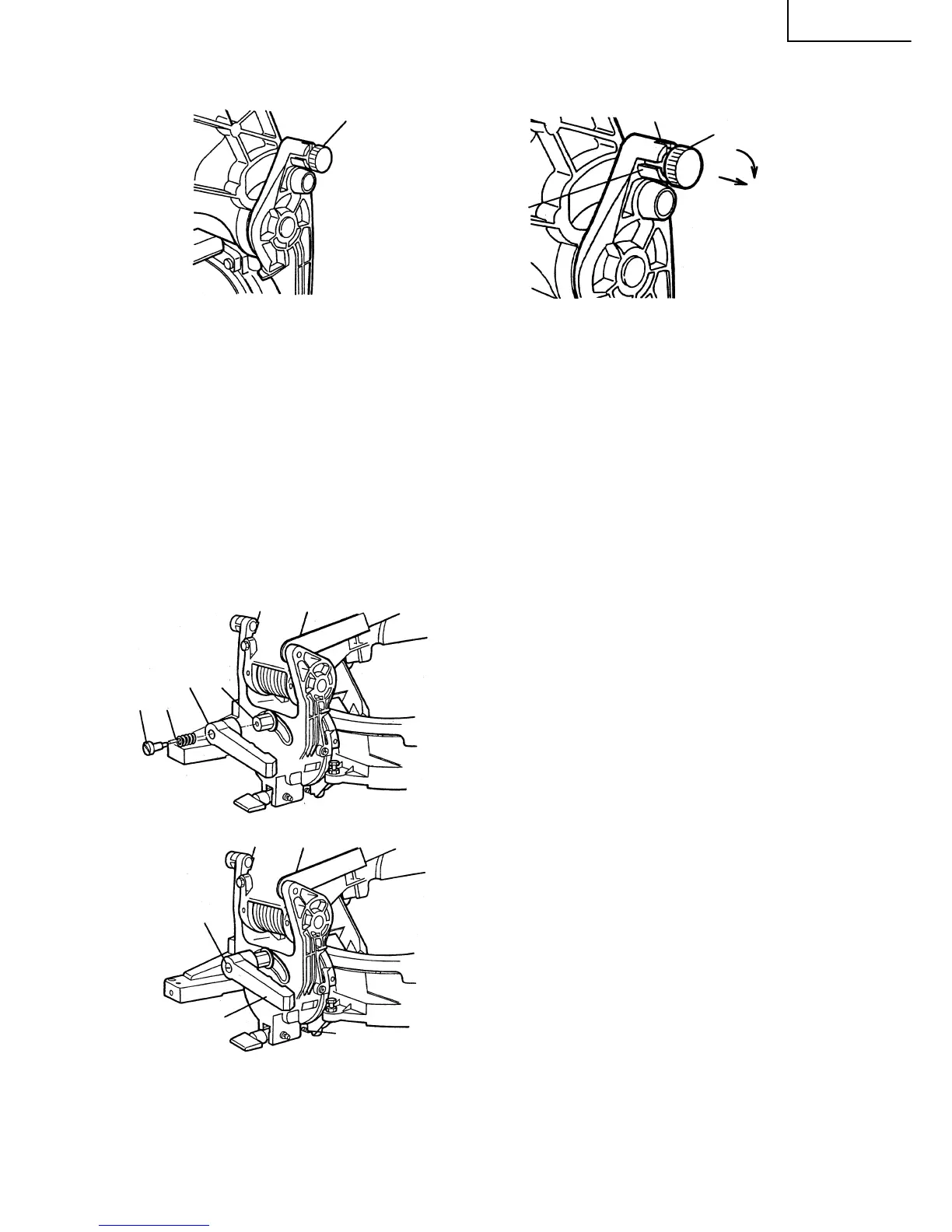

Fig. 5-a Fig. 5-b
Esta herramienta eléctrica se expide de fábrica con sus co mponentes principales asegurados m ediante
el mango de ém bolo. M ueva ligeram ente la e mpuñadura para que el mango de ém bolo pueda soltarse
y ajustarse de la manera indicada en la Fig. 5-b.
NOTA: Si baja ligeramente la empuñadur a conseguirá soltar el mango de émbolo con mayor facilidad
y seguridad.
La posición de b loqueo del mango de émbolo es sólo para transporte y almacenamiento.
Para el transporte, sujete la e m puñadura (véase Fig. 1) con una m ano, y con la otra m ano sostenga la
base por la sección de agarre del extre m o izquierdo.
3. Instalación de la bolsa para el polvo, e m puñadura lateral, soporte de extensión, retén
y tornillos de carpintero.
(El soporte de extensión y el retén son accesorios opcionales).
Instale la bolsa para el polvo, la e mpuñadura lateral, el soporte de extensión, el retén y el tornillo de
carpintero de la m anera indicada en las Figs. 1 y 2.
(1) Armado de la palanca de fijación
q Inserte el resorte y el tornillo en el orificio de la palanca
de fijación, tal como se indica en la Fig. 6.
w Coloque la palanca de fijación en el collar del m ango,
y luego apriete el tornillo de la m anera indicada en la
fig. 7.
Mango de ém b olo
Mango de ém b olo
En el sentido de
las agujas del
reloj
Extraiga para
desenganchar.
Gire la perilla 1/4 d e
vuelta y fije los topes de
pasador en la ran ura de
poca profu n didad.
Dura nte el transporte, fije el
mango de émbolo en la ranura
profu nda.
N OTA: Esta posición no se
deb e utilizar para
ninguna operación de
corte.
Dura nte la operac ión, fije los to p es del
mango de émbolo en la ranura de poca
profu n didad.
Perno de cabeza hexagonal
de 5 m m (C)
4. Instalación del soporte de extensión
(1) Inserte el soporte de extensión en el orificio de la base.
(2) Sujete los dos tornillos para m etales de 5 m m y fije el soporte de extensión de la manera indicada
en la Fig. 2.
Fig. 6
Fig. 7
Palanca de
fijación
Tornillo
Collar del
mango
Palanca de
fijación
Tornillo Resorte
