57
Español

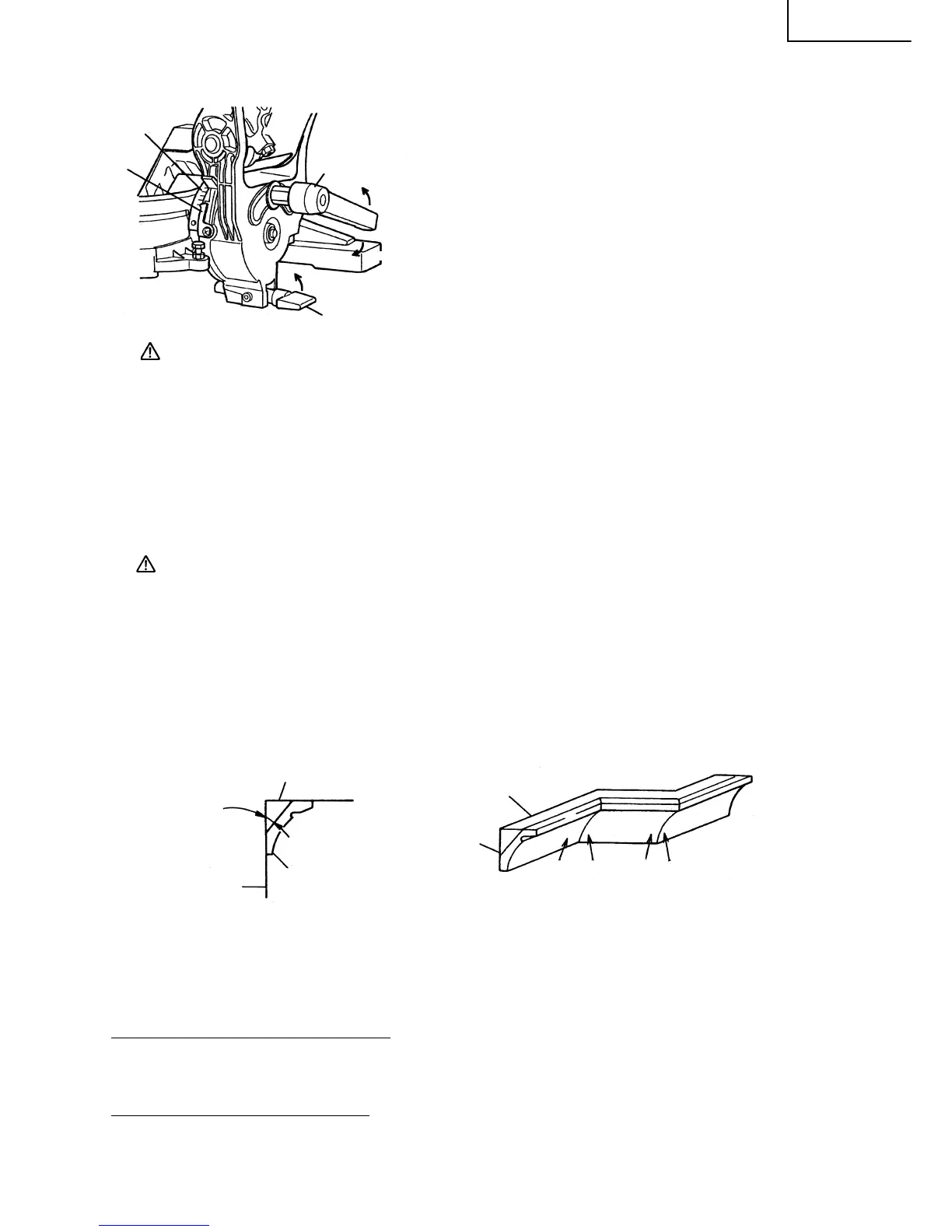

6. Procedimientos de corte en bisel
(1) Afloje la palanca de fijación e incline la hoja de sierra
hacia la izquierda o la derecha.
Cuando incline la cabeza del m otor hacia la derecha,
le v ante la barra-g uía de la m a nera indicada en la
Fig. 23.
(2) Ajuste el ángulo de inclinación hasta el valor deseado
observando la escala de ángulos de bisel y el indicador,
y después asegure la palanca de fijación.
ADVERTENCIA: Cuando la pieza de trabajo esté asegurada el lado izquie rdo o derecho de la
hoja d e sierra, la parte de corte corto entrará en contacto con e l del lado izquierdo
o derecho de dicha hoja. Desconecte siempre la alimentación y deje que la hoja
de sierra se pare completamente antes de levantar le empuña dura de la pieza
de trabajo.
Si levanta la empuñadura mientras la hoja de sierra está g irando, la pieza de
corte puede atascarse contra la hoja de sierra haciendo que se esparzan
peligrosamente virutas.
7. Procedimientos de corte co m puesto
Para el corte co m puesto, observe las instrucciones de los apartados 5 y 6 de arriba.
Con respecto a las di m ensiones máximas para el corte co mpuesto, consulte “ESPECIFIC ACIO N ES ” en
la página 49.
PRECAUCIÓN:
Para el cor te compue sto, siempre asegure la pieza de trabajo con el lado derecho o el
lado izqu ierdo.
No g ire nunca la mesa ha cia la derecha par a el corte compuesto (bisel izquierdo)
debido a que la hoja de sierra podrí a entrar en contacto con la abrazadera o con el
tornillo de carpintero que asegura a la pieza de trabajo, y causar lesiones o daños.
No gire nunca la mesa hacia la izquierda para el corte compuesto (bisel derecho) ,
debido a que la hoja de sierra podrí a entrar en contacto con la abrazadera o con el
tornillo de carpintero que asegura a la pieza de trabajo, y causar lesiones o daños.
8. Procedimientos de corte con m oldura en vértice
En la Fig. 24 se muestran los tipos de m oldura en vértice con ángulos de 38 y 45°.
Con respecto a las m olduras en vértice típicas, consulte la Fig. 25.
Fig. 24 Fig. 25
En la tabla siguiente se m uestran los ajustes de ángulo de ingletes y de corte en bisel para los dos tipos
de m oldura en el vértice.
NOTA: Por motivos de comodidad, se proveen topes de seguridad para las posiciones de ajuste de
corte de ingletes (izqu ierda y derecha 31,6˚).
Para el ajuste de corte de ingletes
Si la mesa ha sido ajustada a cualquiera de los ángulos descritos, mueva la em puñadura lateral de
ajuste de la mism a un poco hacia la derecha o hacia la izquierda para estabilizar la posición y para
alinear apropiada mente la escala de ángulos ingletes y la punta del indicador antes de iniciar la operación.
Para el ajuste del corte en bisel
Mueva la em puñadura de la sección de bisel hacia la derecha y la izquierda y com pruebe si la posición
es estable, y si la escala de ángulos de bisel y la punta del indicador están adecuadam ente alineadas.
Después apriete la palanca de fijación.
Fig. 23
Escala de ángulos
de inglete
Indicador
Palanca de
fijación
Aflojar
Apretar
Levantar
Barra-guía
Superficie superior
Techo
B
Superficie
inferior
Pared
A
Techo
Pared
1
2
34
θ°
