7.1 CÂBLAGE
! ATTENTION
Utilisez des câbles blindés à paire torsadée ou des câbles blindés pour la
transmission entre l’unité intérieure et le groupe extérieur, et connectez la
partie blindée à la vis de terre de la boîte électrique de l’unité intérieure.

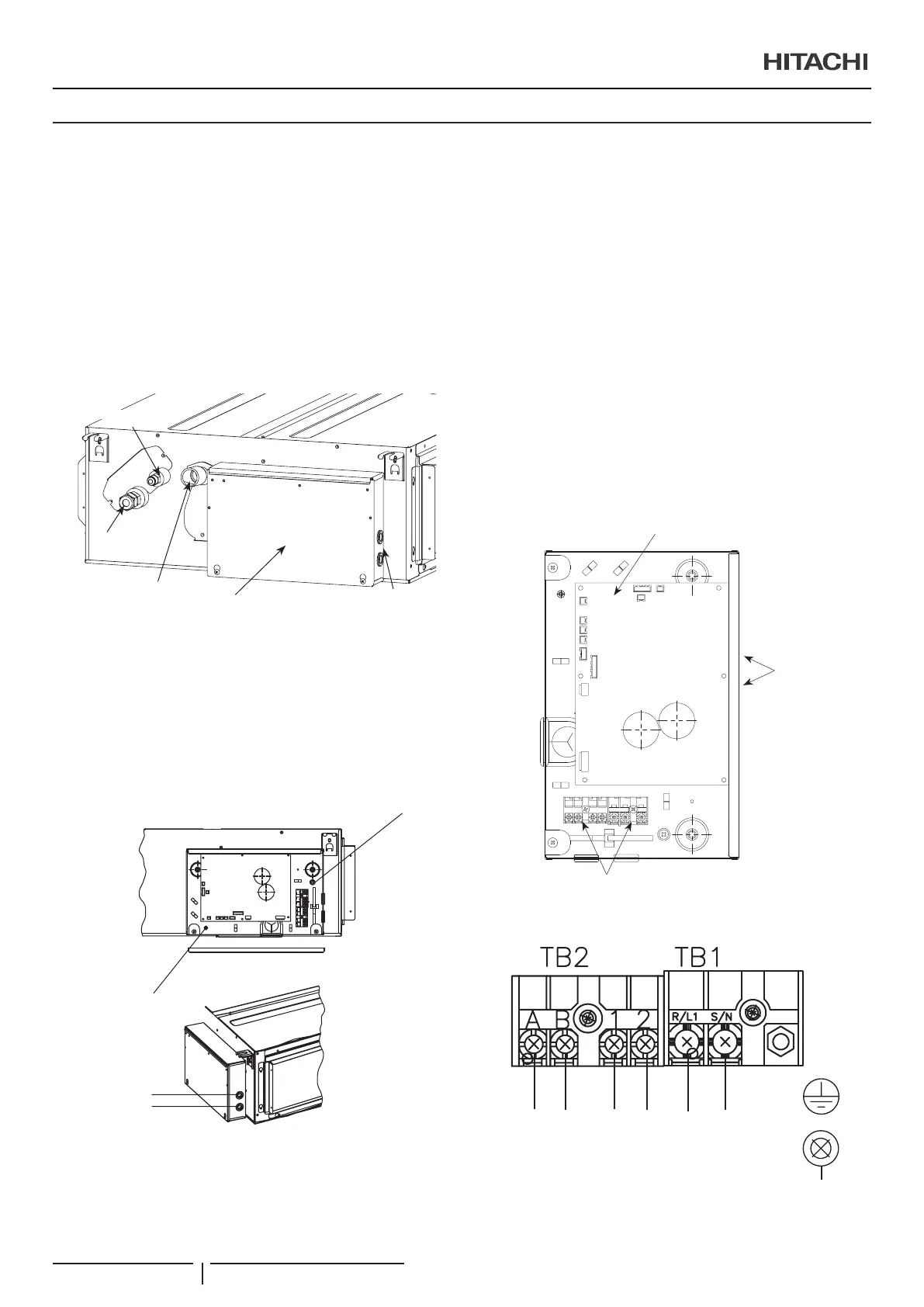

7.1.1 Emplacement du coffret électrique
Le panneau de raccordement au moteur du ventilateur de l’unité
intérieure et le panneau de raccordement au co󰀨ret électrique
sont disposés respectivement à la partie inférieure de l’unité et
sur le côté gauche de l’unité, comme illustré ci-après.
RPI-(1.5-6.0)FSRE
Connexion
électrique
Tuyau de liquide
Conduite
de gaz
Flexible d'évacuation
Co󰀨ret électrique
7.1.2 Installation du câblage électrique
1 Ouvrez le panneau de raccordement qui se trouve sur la
partie inférieure.
2 Découpez le centre de la bague en caoutchouc dans l’orice
de connexion du câblage de l’unité présentée ci-avant et du
co󰀨ret électrique présenté ci-après.
3 Connectez l’alimentation électrique et les ls de terre aux
bornes du co󰀨ret électrique, comme indiqué ci-après.
Terre
Terre
Source
d'alimentation
Contrôle
4 Connectez les câbles reliant l'unité intérieure et le groupe
extérieur aux bornes 1 et 2 du co󰀨ret électrique.
5 Connectez le câble de la télécommande aux bornes A et B
du co󰀨ret électrique.
6 Fixer fermement les câbles de l'unité intérieure à l'aide du
collier de serrage.
7 Après avoir passé les câbles par l'orice de connexion
du câblage, fermez l’orice de façon étanche à l'aide d'un
matériau isolant (panneau) pour protéger l'appareil de l'eau
de condensation et des insectes.
! ATTENTION
Utilisez des câbles blindés à paire torsadée ou des câbles blindés pour
la transmission entre l’unité intérieure et le groupe extérieur, et connectez
la partie blindée à la vis de terre du coffret électrique de l’unité intérieure,
comme le montre la gure.
7.1.3 Schéma du coffret électrique
Co󰀨ret
électrique
TB
PCB
PCB : Carte à circuits imprimés
7.1.4 Connexions du bornier
Vis de mise à la terre
Câbles d’alimentation
électrique
(monophasé)
Câbles de
transmission
Télécommande
(PC-ARFP1E)
CÂBLAGE ÉLECTRIQUE
PMML0528 rev.1 - 02/2021
86
