RPI-(2.5~6.0)FSRE
VAMZDŽIŲ PRIJUNGIMAS Matmuo (mm)
Dujų vamzdis
a1 b1 c1
99 122 64
Skysčio vamzdis
a2 b2 c2
143 162 65
Drenažo vamzdis
a3 b3 c3
216 171 66
5.2 VAMZDŽIŲ DYDŽIO PARINKIMAS
Modeliai
Vamzdžio dydis (mm)
Dujų
vamzdis
Skysčio
vamzdis
Drenažo
vamzdis
RPI-1.5FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (išorinis) VP25
RPI-2.0FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (išorinis) VP25
RPI-(2.5~6.0)FSRE Ø15,88 (5/8) Ø9,52 (3/8) Ø32 (išorinis) VP25

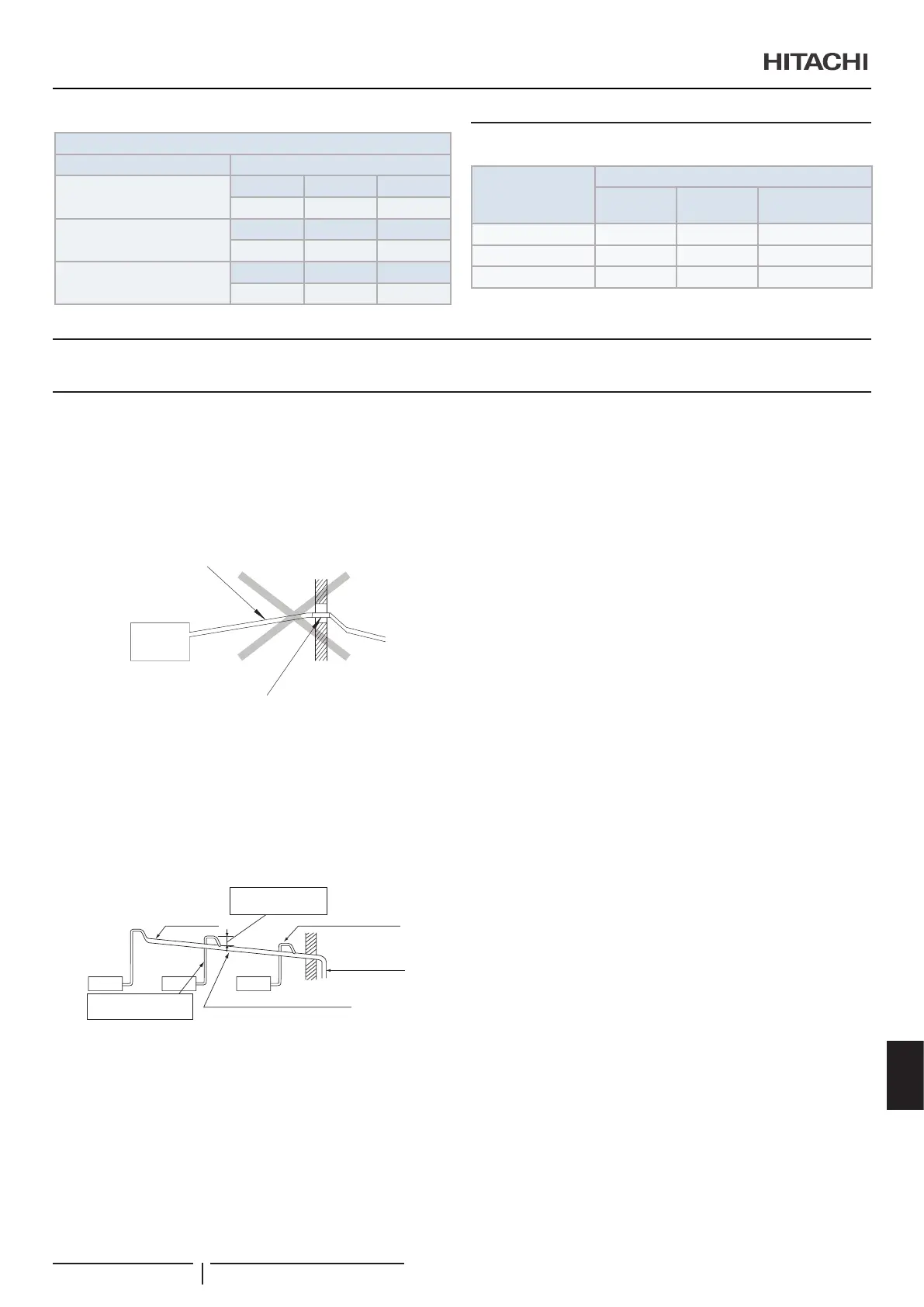

6 DRENAŽO VAMZDIS
6.1 BENDROJI INFORMACIJA
! ĮSPĖJIMAS
• Nenaudokite drenažo vamzdyno viršutinio nuolydžio arba pakilimo,
nes nutekamasis vanduo grįš į vidinį elementą ir sistemai sustojus
įvyks nuotėkis.
- NETEISINGA
Neteisinga: pakilusi dalis
Neteisinga: nuožulnumas į viršų
• Nejunkite nutekėjimo vamzdžio kartu su sanitariniais ar nuotekų
vamzdžiais ar kitais drenažo vamzdžiais.
• Kai bendras nutekėjimo vamzdynas yra prijungtas prie kitų vidinių
elementų, kiekvieno vidinio elemento prijungta padėtis turi būti didesnė
už įprastą vamzdyną. Bendrojo nutekėjimo vamzdžio dydis turi būti
pakankamai didelis, atsižvelgiant į elemento dydį ir elementų skaičių.
- TEISINGA
Siurblio sistema
Bendras drenažo vamzdis (VP30)
(nuolydis nuo pakilusios dalies)
Vinilchlorido vamzdis (VP25)
Mažiausiai 100 mm
(kiek galima aukščiau)
Elemento pusės
drenažo vamzdis
Šis drenažo vamzdis
turėtų būti atskirtas
nuo kitų vamzdžių
nuo 1% iki 4%
nuolydis
• Drenažo vamzdžiams reikalingas sandarinimas, jei drenažas įrengtas
toje vietoje, kur kondensatas, susidarantis drenažo vamzdžio išorėje,
gali lašėti ir sukelti gedimą. Drenažo vamzdžio sandarinimas turi
būti parinktas taip, kad būtų užtikrintas garų sandarumas ir išvengta
kondensacijos susidarymo.
• Drenažo U formos vamzdis turėtų būti įrengtas šalia vidinio elemento.
Ši gaudyklė turi būti suprojektuota pagal gerąją praktiką ir patikrinta
vandeniu (užpildyta) bei turi būti patikrinta tinkama srovė. Neužveržkite
ar neužspauskite drenažo vamzdžio ir aušinimo vamzdžio kartu.
? PASTABA
• Sumontuokite drenažą pagal nacionalinius ir vietinius kodus.
• Atkreipkite dėmesį į sandarinimo medžiagos storį, kai atliekami
sandarinimo darbai. Jei ji per stora, vamzdžių negalima sumontuoti
elemente.
• Jei tarp drenažo vamzdžio jungties ir drenažo žarnos yra per didelis
tarpas, pritvirtinkite sandarinimo medžiagą tarp abiejų dalių, kad
pritaikytumėte, o ne deformuotumėte drenažo žarną.
Atlikus drenažo vamzdynų darbus ir elektros laidų darbus,
patikrinkite, ar vanduo teka, kaip nurodyta žemiau:
RPI sutikrinimas su standartiniu drenažu (drenažo
siurblys)
• Įjunkite (ON) maitinimo šaltinį.
• Pripildykite drenažo padėklą maždaug 1,2 litrais vandens.
Tuomet plūduro jungiklis sustabdo sistemą automatiškai.
Šiuo atveju drenažo siurblys nesustoja.
• Po to išjunkite (OFF) maitinimo šaltinį.
DRENAŽO VAMZDIS
PMML0528 rev.1 - 02/2021
347
LT
