RPI-(2.5~6.0)FSRE
RACORDURI CONDUCTE Dimensiuni (mm)
Conductă de gaz
a1 b1 c1
99 122 64
Conductă de lichid
a2 b2 c2
143 162 65
Conductă de drenaj
a3 b3 c3
216 171 66
5.2 SELECTAREA MĂRIMII CONDUCTELOR
Model
Mărimea conductei (mm)
Conductă
de gaz
Conductă
de lichid
Conducta de drenaj
RPI-1.5FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (exterior) VP25
RPI-2.0FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (exterior) VP25
RPI-(2.5~6.0)FSRE Ø15,88 (5/8) Ø9,52 (3/8) Ø32 (exterior) VP25

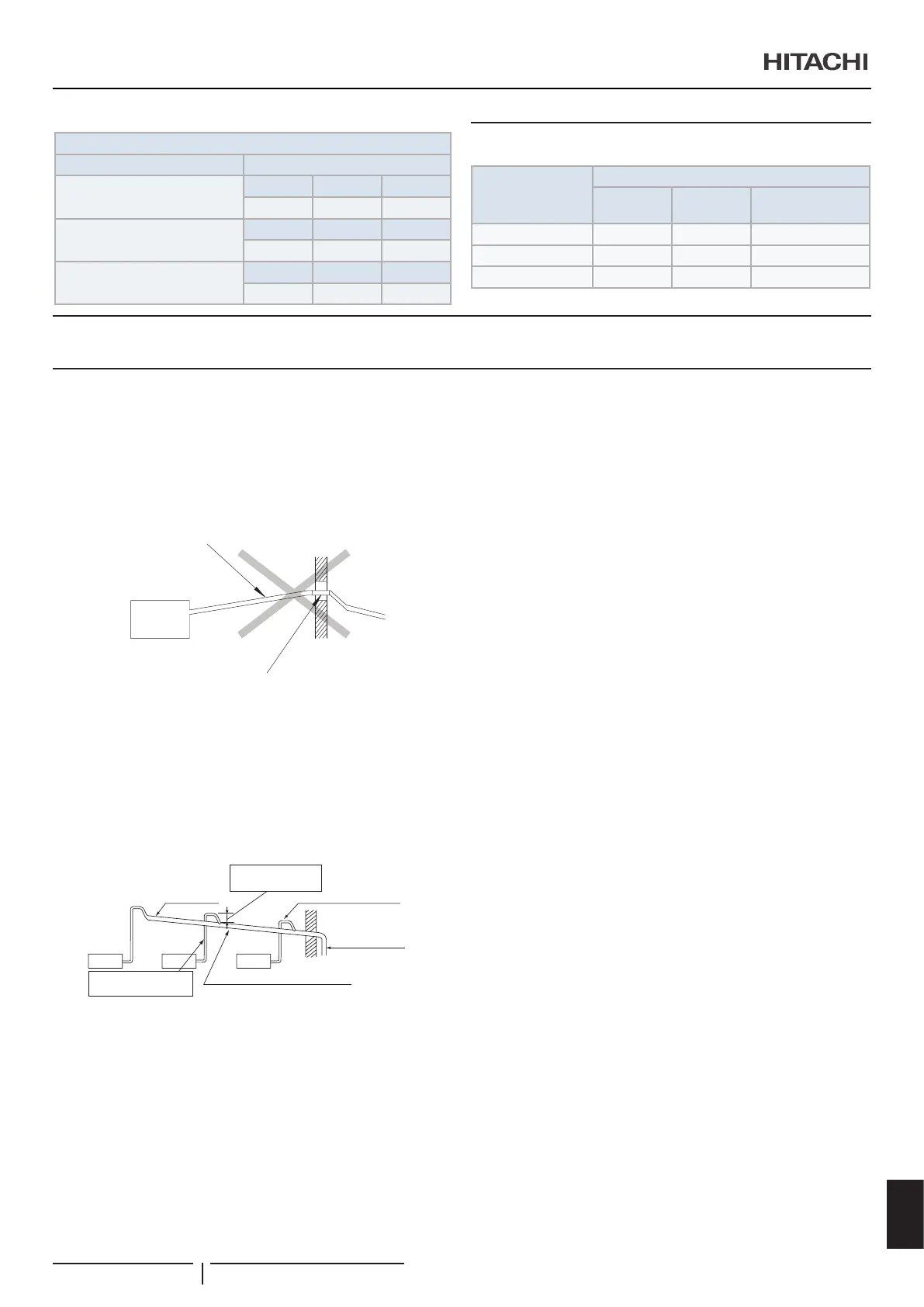

6 CONDUCTĂ DE DRENAJ
6.1 INFORMAȚII GENERALE
! PRECAUȚIE
• Nu creați o panta ascendentă sau denivelare pentru conducta de
drenaj, deoarece apa de drenare poate curge înapoi către unitate,
ceea ce provoacă apariția scurgerilor în încăpere când se oprește
aparatul.
- INCORECT
Incorect: parte verticală
Incorect: înclinare ascendentă
• Nu racordați conductele de drenaj de drenaj la conducte sanitare sau
de scurgere sau alte conducte de drenaj.
• Dacă se racordează conducta de drenaj comună la alte unități
interioare, ecare unitate trebuie să e racordată într-o poziție mai
ridicată decât cea a conductei comune. Conducta de drenaj trebuie
să aibă dimensiuni corespunzătoare mărimii și numărului de unități.
- CORECT
Sistem cu pompă
Conducte de drenaj obișnuite (VP30)
(panta descendentă de la partea verticală)
Țeavă de clorură de vinil (VP25)
Min. 100 mm
(cât mai sus posibil)
Conducte de
drenaj ale unității
Această conductă
de drenaj trebuie să
e separată de alte
conducte.
1% la 4%
înclinare descendentă
• Conductele de drenaj trebuie izolate dacă drenajul este instalat într-
un loc unde condensul format în exteriorul conductei poate picura,
provocând daune. Izolația pentru conducta de drenaj trebuie selectată
astfel încât să asigure etanșarea vaporilor și să prevină formarea
condensului.
• Trebuie instalat un sifon de drenare lângă unitatea interioară. Acest
sifon trebuie să e proiectat conform bunelor practici și să e testat
cu apă (încărcată) pentru a asigura scurgerea corespunzătoare. Nu
racordați și nu xați o conductă de drenaj la cele de agent frigoric.
? NOTĂ
• Drenajul trebuie instalat conform codurilor naționale și locale.
• Aveți grijă la grosimea izolației atunci când realizați izolarea. Dacă
este prea groasă, conductele nu pot instalate în unitate.
• Dacă există o distanță excesivă între racordul conductei de drenaj și
furtunul de drenare, adăugați un material de etanșare între cele două
părți pentru a se potrivi și a nu deforma furtunul de drenare.
După efectuarea lucrărilor la conductele de drenaj și la cablajul
electric, vericați dacă apa curge, procedând după cum urmează:
Vericarea RPI cu drenare standard (pompă de
drenare)
• Porniți alimentarea cu energie electrică.
• Umpleți tava de drenare cu aproximativ 1,2 litri de apă.
Comutatorul plutitor oprește automat sistemul. În aceste
operații, pompa de drenare nu se oprește.
• Apoi porniți alimentarea cu energie electrică.
CONDUCTĂ DE DRENAJ
PMML0528 rev.1 - 02/2021
391
RO
