7 ЭЛЕКТРОПРОВОДКА
! ОПАСНО
• Электромонтажные работы должны проводиться
квалифицированнымиспециалистами.Впротивномслучае,
существует опасность поражения электрическим током
иливозникновенияпожара.
• Электромонтажные работы должны проводиться в
соответствии с местными нормами и руководством
по установке и эксплуатации, с использованием
соответствующего электрического контура. Если
электрическая установка не отвечает этимтребованиям
или не имеет достаточной мощности, существует
опасность поражения электрическим током или
возникновенияпожара.
• УстановитеELB(автоматическийвыключательутечкина
землю:2/40/30n/A/mA)иCB(автоматическийвыключатель:
5A)висточникепитания.Впротивномслучае,существует
опасность поражения электрическим током или
возникновенияпожара.
• Выключите главный выключатель подачи питания
на внутренний и наружный блок перед проведением
электромонтажных работ или при проведении
периодическойпроверки.Впротивномслучае,существует
опасность поражения электрическим током или
возникновенияпожара.
• Защитите провода, дренажные трубы и электрические
частиоткрысилидругихмелкихживотных.Впротивном
случае, крысы могут повредить незащищенные части
электрооборудованияивызватьпожар.
• Выберите размер проводки, ELB (выключатель утечки
на землю) и разъединитель в соответствии с местными
нормами и руководством по установке и эксплуатации,
с использованием соответствующего электрического
контура.
• Зажмитевинтывсоответствиисуказаннымниже
моментомзатяжки.
M3.5: 1,2 Н.м
M4: 1,0 - 1,3 Н.м
• Подсоединитепроводазаземлениянаружного/внутреннего
блока, чтобы избежать поражения электрическим током
или непредвиденных аварий. Сопротивление заземления
должнобытьменее1МОм.Подключениезаземлениядолжно
проводитьсяквалифицированнымиспециалистами.
• Будьте осторожны, чтобы не защемить электрические
провода при установке служебной крышки. Существует
опасность поражения электрическим током или
возникновенияпожара.
! ВНИМАНИЕ
• Убедитесь, что характеристики поставляемых заказчиком
электрических компонентов (выключателей, кабелей,
соединителей и кабельных зажимов) соответствуют данным,
указанным в этом техническом каталоге. Убедитесь, что
компоненты соответствуют Национальным правилам
эксплуатации электроустановок (NEC).
• Измерьте сопротивление между заземлением и клеммой
электрических компонентов и убедитесь, что оно не превышает
1 МОм. Если нет, не используйте систему до тех пор, пока
электрические утечки не будут обнаружены и удалены.
• Не подключайте основные силовые кабели к линии управления
(клеммы A, B, 1 и 2 TB2). В противном случае печатная монтажная
плата (PCB) будет повреждена.
Размер силового кабеля Размер передающего кабеля
EN 60335-1 *1 EN 60335-1 *1
0,75 мм
2
0,75 мм
2
? ПРИМЕЧАНИЕ
• Следуйте местным нормам и правилам при выборе
установочных кабелей.
• Размеры кабелей, обозначенных *1 в предыдущей таблице, были
установлены для максимального тока блока в соответствии
с европейским стандартом EN60 60335-1. Используйте
кабели, не превышающие по весу гибкие кабели, с твердым
резиновым покрытием (кодовое обозначение 60245 IEC 57), или
обычные гибкие кабели, покрытые полихлорстиролем (кодовое
обозначение 60245 IEC 57).
• Используйте экранированный провод с витой парой для
управления между наружным и внутренним блоками, кабеля
управления между внутренними блоками и кабеля пульта
дистанционного управления.

Гармоники
В соответствии с IEC 61000-3-2 ситуация с гармониками для
каждой модели выглядит следующим образом:
SITUAȚIA MODELELOR CONFORM IEC
61000-3-2
Model
Оборудование соответствует IEC 61000-3-2 RPI-(1.5-2.0)FSRE
Autoritățile furnizoare pot aplica restricțiile de
instalare în funcție de distorsiunile armonice
RPI-(2.5-6.0)FSRE

Детали подключения электропроводки
1 Используйте экранированный провод с витой парой
для управления между наружным блоком и внутренним
блоком, между внутренними блоками. Они подключены к
клеммам 1 и 2 клеммной колодки Общая длина кабелей
должна быть менее 1 000 м.
2 Используйте экранированный провод с витой парой
для кабеля пульта дистанционного управления.
Общая длина кабелей должна быть менее 500м. Если
общая длина кабеля составляет менее 30 м, можно
использовать другие кабели (размер кабеля от 0,3
до 0,75 мм
2
), при соблюдении местных норм. Кабель
дистанционного управления, экранированный и с витой
парой, подключается к клеммам A и B клеммной коробки
каждого внутреннего блока.
3 Убедитесь, что кабель связи между наружным и
внутренними блоками (H-LINK) соответствует местным
нормам и не подвержен влиянию электромагнитных
помех. Это должен быть кабель с экранированным
проводом и витой парой (≥0,75 мм
2
) с общей длиной
H-LINK <1000 м.

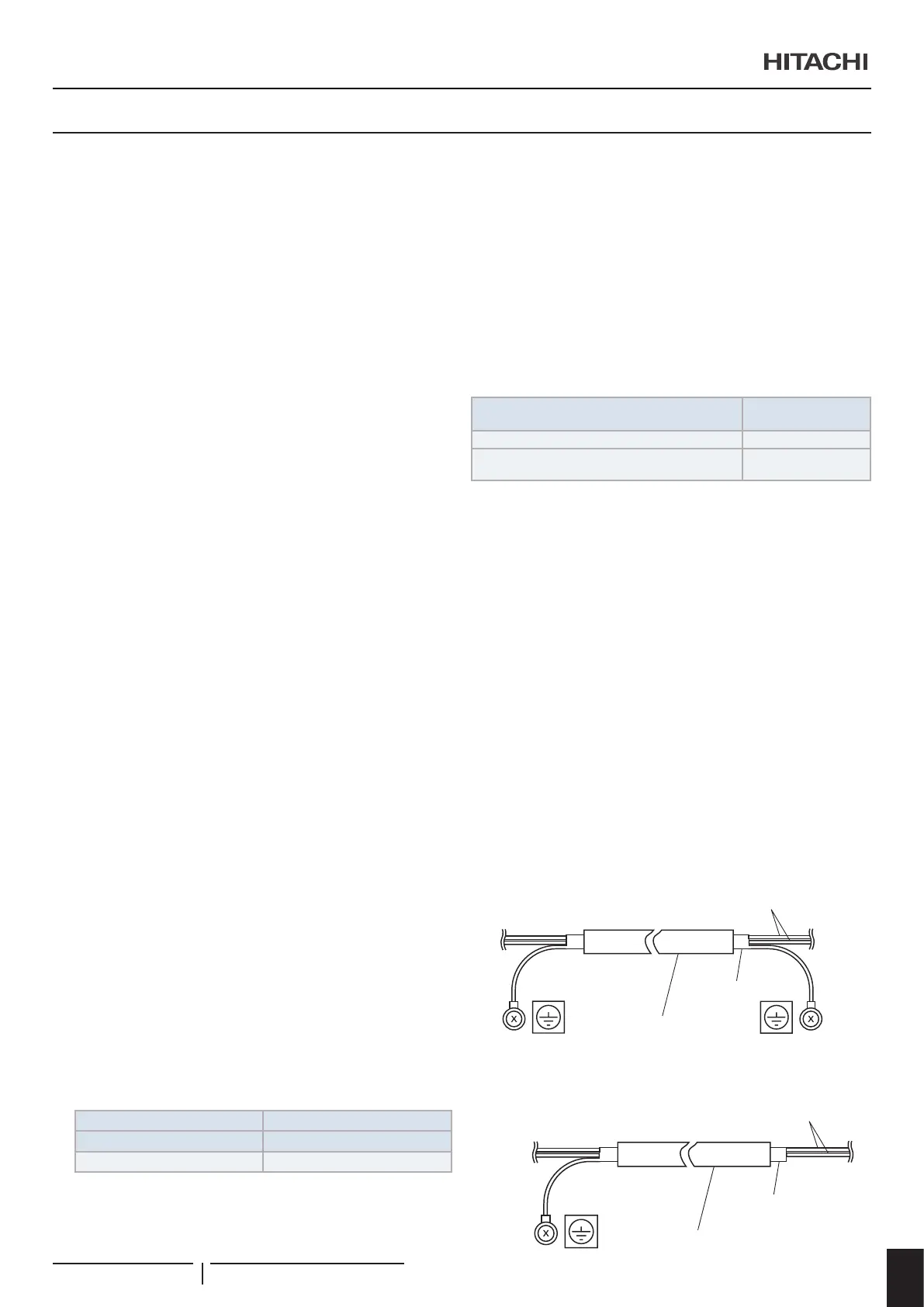

4 Кабель управления: подключите оба конца кабеля с
экранированным проводом и витой парой к земле, как
показано.
Заземление
Заземление
Экранированная витая
пара
Провода
Экранирование
5 Кабель пульта дистанционного управления: Подключите
один конец кабеля с экранированным проводом и витой
парой к земле, как показано.
Заземление
Экранированная витая
пара
Провода
Экранирование
ЭЛЕКТРОПРОВОДКА
PMML0528 rev.1 - 02/2021
415
RU
