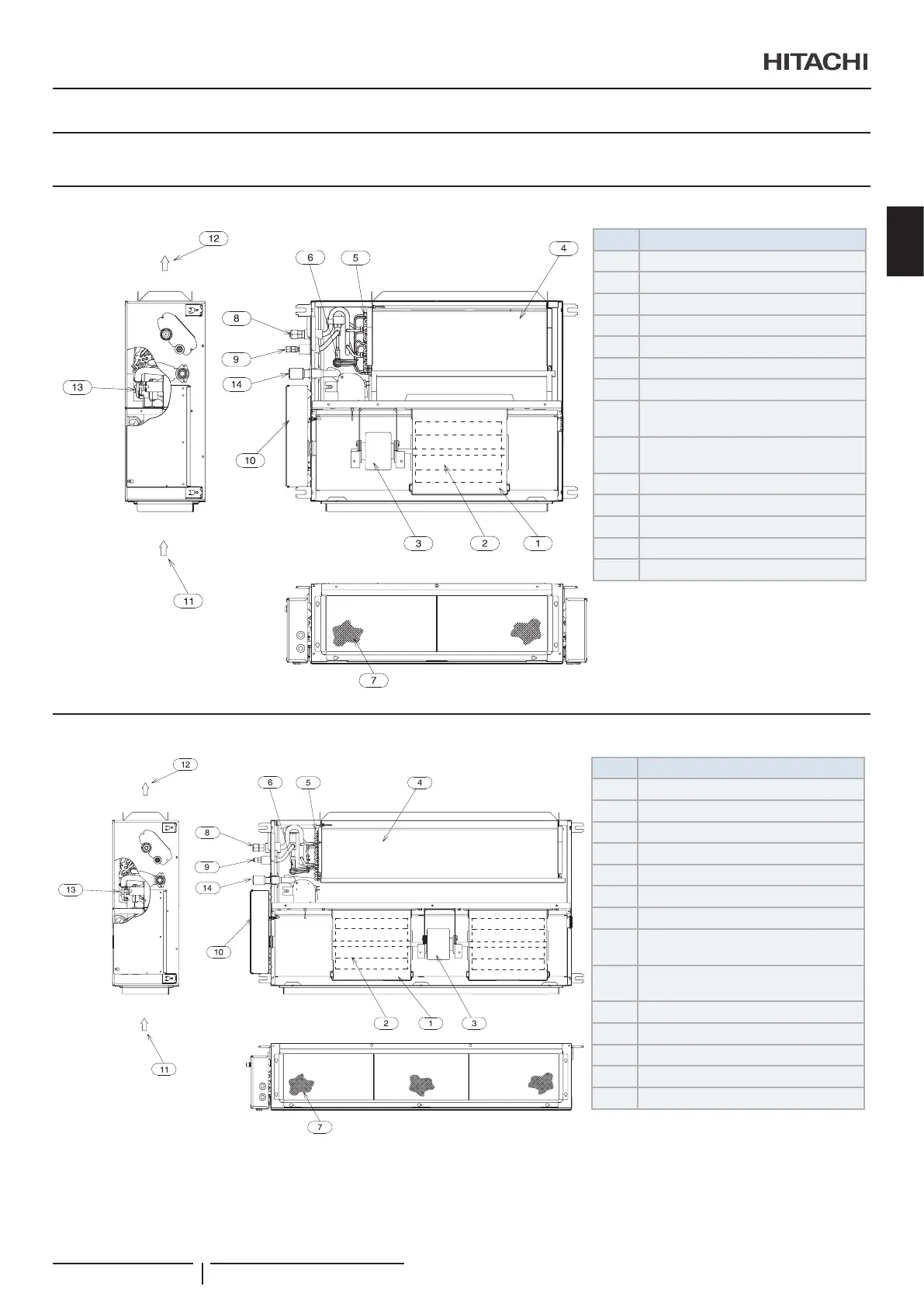

2 NOMENCLATURE DES PIÈCES
2.1 RPI-(1.5-2.0)FSRE
Nº Nom de la pièce
1 Boîtier du ventilateur
2 Ventilateur
3 Moteur du ventilateur
4 Échangeur de chaleur
5 Collecteur
6 Soupape de sécurité
7 Filtre à air
8
Raccordement de la tuyauterie de gaz
frigorigène
9
Raccordement de la tuyauterie de
liquide frigorigène
10 Boîte des commandes électriques
11 Prise d'air
12 Sortie d'air
13 Pompe d'évacuation
14 Raccordement ligne des condensats
2.2 RPI-(2.5-6.0)FSRE
Nº Nom de la pièce
1 Boîtier du ventilateur
2 Ventilateur
3 Moteur du ventilateur
4 Échangeur de chaleur
5 Collecteur
6 Soupape de sécurité
7 Filtre à air
8
Raccordement de la tuyauterie de gaz
frigorigène
9
Raccordement de la tuyauterie de
liquide frigorigène
10 Boîte des commandes électriques
11 Prise d'air
12 Sortie d'air
13 Pompe d'évacuation
14 Raccordement ligne des condensats
