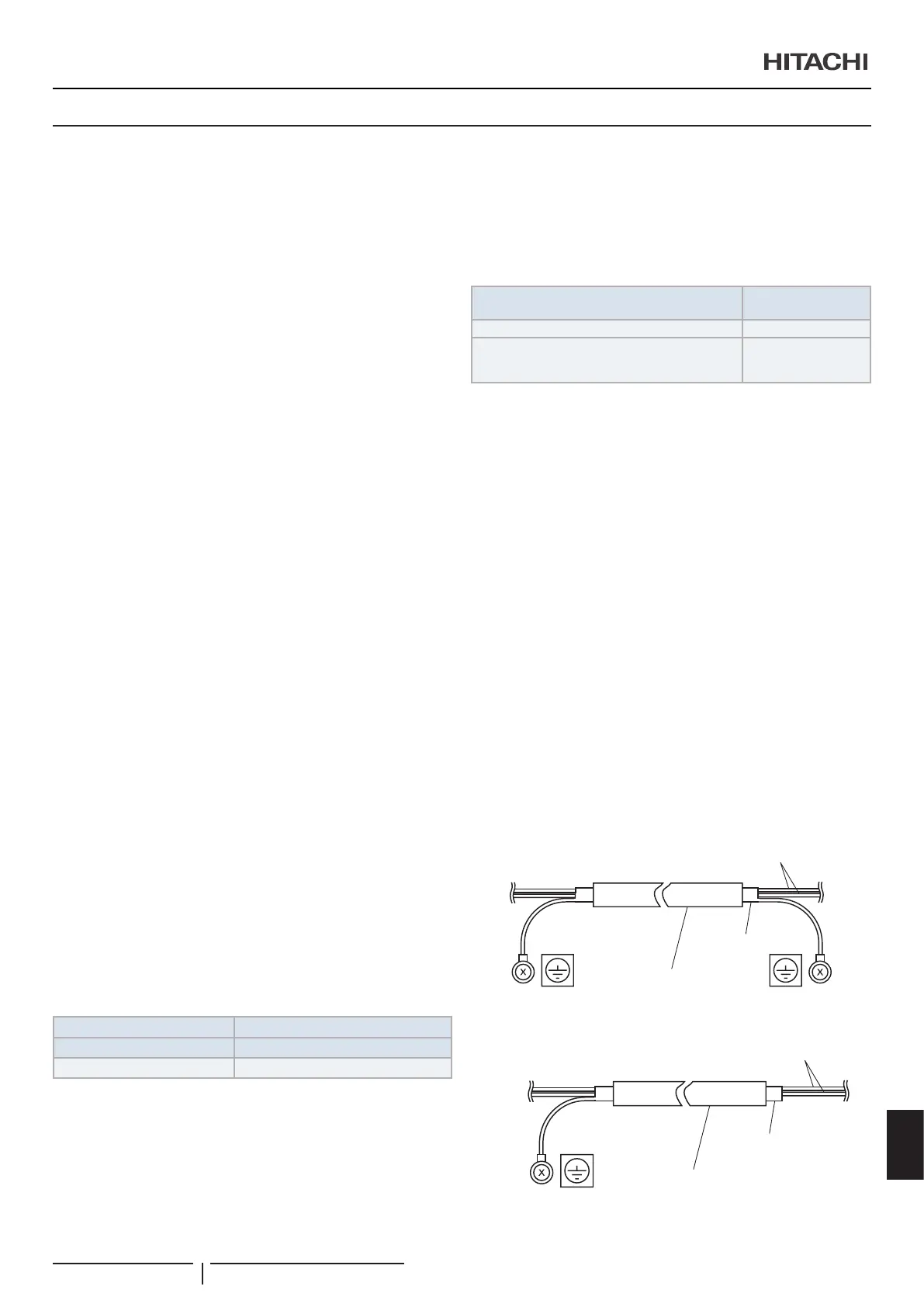

7 PODŁĄCZENIE ELEKTRYCZNE
! N IEBEZPIECZEŃSTWO
• Wykonanie instalacji elektrycznej należy powierzyć elektrykom
posiadającym niezbędne uprawnienia. Nieprzestrzeganie tego
zaleceniawiążesięzryzykiemporażeniaprądemelektrycznymlub
wywołaniapożaru.
• Instalacja elektryczna powinna spełniać wymagania
obowiązujących w danym regionie przepisów prawa oraz być
zgodnaz zaleceniamiujętymi w„Instrukcjiinstalacjiiobsługi ”,
przy czym niezbędne jest zastosowanie niezależnego obwodu
zasilania. Niewłaściwe wykonanie instalacji lub niedostateczna
mocobwoduzasilaniamogąspowodowaćporażenieprądemlub
wybuchpożaru.
• Niezbędne jest zainstalowanie wyłącznika prądu upływowego
(ELB:2/40/30 n/A/mA)iwyłącznika automatycznego(CB: 5A)na
doprowadzeniu zasilania do urządzenia. Brak ich zastosowania
stwarzaryzykoporażeniaprądemlubspowodowaniapożaru.
• Wszelkie prace elektryczne lub okresowe przeglądy wymagają
uprzedniegowyłączeniazasilaniazarównojednostkiwewnętrznej,
jak i zewnętrznej, przy użyciu odpowiedniego wyłącznika
głównego.Nieprzestrzeganietegozaleceniamożedoprowadzićdo
porażeniaprądemlubwywołaćpożar.
• Niezbędne jest odpowiednie zabezpieczenie kabli elektrycznych,
przewodu odpływu skroplin, aparatury elektrycznej, itp. przed
szczurami i innymi małymi zwierzętami. Niezabezpieczone
elementy mogą zostać uszkodzone przez gryzonie, co może
doprowadzićnawetdowybuchupożaru.
• Przydoborzewielkościkabliorazwyłącznikaprąduupływowego
(ELB) i odłącznika należy uwzględnić obowiązujące w danym
regionieprzepisyprawaorazzaleceniaujętew„Instrukcjimontażu
i obsługi”. Ponadto wymagane jest zastosowanie niezależnego
obwoduzasilania.
• Przewidzianonastępującewartościmomentówdokręcaniaśrub:
M3,5: 1,2 Nm
M4: 1,0-1,3 Nm
• Wymagane jest podłączenie przewodów ochronnych jednostki
wewnętrznej i zewnętrznej do uziemienia w celu uniknięcia
porażenia prądem i nieoczekiwanych wypadków. Rezystancja
uziemienianiepowinnaprzekraczaćwartości1MOhm.Wykonanie
instalacjielektrycznejnależypowierzyćelektrykomposiadającym
odpowiednieuprawnienia.
• Pokrywarewizyjnapowinnabyćzamykanawtakisposób,abynie
przygnieśćniąprzewodówelektrycznych.Nieprzestrzeganietego
zaleceniawiążesięzryzykiemporażeniaprądemelektrycznymlub
wywołaniapożaru.
! OSTROŻNIE
• Należy sprawdzić, czy nabyte osobno części elektryczne (wyłączniki
główne, wyłączniki automatyczne, kable, złącza przewodowe i zaciski
kablowe) zostały odpowiednio dobrane zgodnie z parametrami
elektrycznymi podanymi w katalogu technicznym. Komponenty te
powinny spełniać wymagania amerykańskiego Krajowego Kodeksu
Elektrycznego (NEC).
• Wymagane jest dokonanie pomiaru rezystancji zacisków aparatury
elektrycznej do uziemienia, aby upewnić się, że jej wartość przekracza
1 MOhm. Gdyby okazało się, że jest inaczej, zanim uruchomimy
instalację, niezbędne jest wykrycie i usunięcie przyczyny upływu prądu.
• Niedopuszczalne jest podłączenie kabli zasilających do zacisków
obwodu sterowania (zaciski A i B oraz 1 i 2 na listwie TB2). W
przeciwnym razie, karta elektroniki PCB zostanie uszkodzona.
Rozmiar przewodu zasilania Rozmiar przewodu sygnalizacyjnego
EN 60335-1 *1 EN 60335-1 *1
0,75mm
2
0,75mm
2
? UWAGA
• Przy wyborze nabywanych osobno przewodów należy przestrzegać
obowiązujących lokalnie norm i przepisów.
• Rozmiary kabli oznakowane w powyższej tabeli jako *1 zostały
podane z uwzględnieniem maksymalnego natężenia prądu
jednostki klimatyzacyjnej zgodnie z Europejską Normą EN 60335-1.
Należy stosować przewody, które nie są lżejsze od zwykłych kabli
elastycznych w twardej powłoce gumowej (kod produktu 60245 IEC 57)
lub standardowych kabli elastycznych w powłokach polichloroprenowych
(kod produktu 60245 IEC 57).
• W przypadku kabli sterowniczych użytych do połączenia jednostki
wewnętrznej z zewnętrzną oraz między jednostkami wewnętrznymi i
zdalnym sterownikiem wymagane jest zastosowanie dwużyłowej skrętki
ekranowanej.
Harmoniczne prądu
Dla każdego modelu przewidziano następujące dopuszczalne
emisje harmonicznych prądu wg normy IEC 61000-3-2:
Harmoniczne prądu poszczególnych modeli wg
norm IEC 61000-3-2
Model
Urządzenie spełnia wymagania normy IEC 61000-3-2
RPI-(1.5-2.0)FSRE
Podmioty odpowiedzialne za dostarczane
użytkownikowi zasilanie elektryczne mogą zastosować
ograniczenia w zakresie harmonicznych prądu
RPI-(2.5-6.0)FSRE
Szczegółowy opis podłączenia zasilania
elektrycznego
1 W przypadku połączeń jednostki wewnętrznej z zewnętrzną
oraz między jednostkami wewnętrznymi należy stosować
kabel sterowniczy z dwużyłowej skrętki ekranowanej.
Podłączamy go do zacisków nr 1 i 2 na listwach
przyłączeniowych. Całkowita długość przewodu nie powinna
przekraczać 1000 m.
2 W przypadku zdalnego sterownika wymagane jest
zastosowanie kabla z dwużyłowej skrętki ekranowanej.
Całkowita długość przewodu nie powinna przekraczać
500m. W przypadku całkowitej długości przewodu
nieprzekraczającej 30 m, istnieje także możliwość użycia
innych kabli (o przekroju
0,3-0,75 mm
2
), o ile spełniają one obowiązujące lokalnie
przepisy. Przewód zdalnego sterownika z dwużyłowej skrętki
ekranowanej powinien zostać podłączony do zacisków
A i B listew przyłączeniowych poszczególnych jednostek
wewnętrznych.
3 Niezbędne jest upewnienie się, że kabel sygnalizacyjny
między jednostkami zewnętrzną i wewnętrzną (H-LINK)
spełnia lokalne przepisy i nie jest narażony na zakłócenia
elektromagnetyczne. Obowiązuje zastosowanie do tego celu
skrętki dwużyłowej ekranowanej (≥0,75mm
2
) o maksymalnej
długości magistrali H-LINK <1000m.
4 Kabel sterowniczy: podłączamy oba końce skrętki
dwużyłowej ekranowanej do uziemienia, tak jak to zostało
ukazane poniżej.
Uziemienie
Uziemienie
Skrętka dwużyłowa
ekranowana
Żyły przewodu
Ekran
5 Przewód zdalnego sterownika: Podłączamy jeden koniec
skrętki dwużyłowej ekranowanej do uziemienia w ukazany
poniżej sposób.
Uziemienie
Skrętka dwużyłowa
ekranowana
Żyły przewodu
Ekran
PODŁĄCZENIE ELEKTRYCZNE
PMML0528 rev.1 - 02/2021
371
PL
