7 ELEKTRISK LEDNINGSFØRING
! FARE
• Arbejdet med den elektriske ledningsføring skal udføres af
autoriserede installatører. I modsat fald, kan det medføre
elektriskstødellerbrand.
• Udfør det elektriske arbejde i overensstemmelse med den
gældendelovgivningogInstallations-ogbetjeningsvejledningen,
og det dedikerede elektriske kredsløb, der skal anvendes.
Hvisdetelektriskearbejdeikkeudføreshelt,ellerdermangler
kapacitetpåeffektkredsløbet,vildetmedføreelektriskstødeller
brand.
• Installér en ELB (fejlstrømsafbryder: 2/40/30 n/A/mA) og CB
(kredsløbsafbryder:5A)istrømforsyningen.Hvisensådanikke
benyttes,erderfareforelektriskstødellerbrand.
• Sluk for hovedafbryderen til indendørs- og udendørsenheden,
før der udføres elektrisk ledningsføring eller periodiske
kontrolarbejder.Hvisikke,kandettemedføreelektriskstødeller
brand.
• Beskyt ledninger, aøbsrør,elektriskedeleosv. mod rotterog
andresmådyr.Hvisdissedeleikkebeskyttes,kanrottergnavei
ubeskyttededele,ogiværstefaldkanderopståbrand.
• Vælg ledningsstørrelsen, ELB (Fejlstrømsafbryder) og
isoleringskontakt i overensstemmelse med lovgivningen for
hvertområdeog(Installations-ogbetjeningsvejledning”,ogdet
dedikeredeelektriskekredsløbskalanvendes.
• Spændskruerioverensstemmelsemedfølgende
tilspændingsmoment.
M3.5: 1,2 N-m
M4: 1,0 til 1,3 N.m
• Forbindjordledningertiludendørs-ogindendørsenhedenforat
forhindreelektriskestødellerenuventetulykke.Jordmodstanden
skalværemindreend1megaohm.Jordingsarbejdetskaludføres
afautoriseredeinstallatører.
• Vær forsigtig ikke at klemme elektriske ledninger når
servicedækslerpåsættes.Derkanværerisikoforelektriskstød
ellerbrand.
! FORSIGTIG
• Sørg for, at de elektriske komponenter, der anvendes på
opstillingsstedet (hovedafbrydere, kredsløbsafbrydere, ledninger,
sammenslutninger af ledningsrør og ledningsterminaler) er valgt i
overensstemmelse med de elektriske data i ”Teknisk katalog”. Sørg
for, at komponenterne overholder NEC-standarderne (National
Electrical Code).
• Kontrollér, at den elektriske modstand er mere end 1 megaohm ved at
måle modstanden mellem jord og de elektriske deles klemmer. Hvis
dette ikke opfyldes, må anlægget ikke sættes i drift, før årsagen til
strømtabet er fundet og udbedret.
• Tilslut ikke hovedstrømforsyningens kabler til styreledningen
(klemmerne A, B, 1 og 2 for TB2). Hvis tilsluttet, vil printkortet (PCB)
blive ødelagt.
Kabeltykkelse til
strømforsyning
Tykkelse på
transmissionskabel
EN 60335-1 *1 EN 60335-1 *1
0,75 mm
2
0,75 mm
2
? BEMÆRK
• Følg de lokale bestemmelser og retningslinjer, når du vælger eksterne
ledninger.
• Kabeltykkelserne, som er markeret med *1, vælges iht. enhedens
maksimale strømstyrke i overensstemmelse med den europæiske
standard EN 60335-1. Brug ledninger, der ikke er lettere end
de almindelige, selvom det er ledningssnor med gummikappe
(kodebetegnelse 60245 IEC 57) eller almindelig ledningssnor med
polychloroprenkappe (kodebetegnelse 60245 IEC 57).
• Brug det afskærmede parsnoede kabel, som styring mellem
udendørsenheden og indendørsenheden, styrekablet mellem
indendørsenheder og fjernbetjeningskablet.

Harmoniske oversvingninger
Situationen for harmoniske oversvingninger for den enkelte
model i henhold til IEC61000-3-2 er følgende:
Situationer for modellerne vedrørende IEC
61000-3-2
Model
Udstyr, der opfylder IEC 61000-3-2 RPI-(1.5-2.0)FSRE
Forsyningsselskaberne kan pålægge
installationsbegrænsninger vedrørende
harmoniske komponenter
RPI-(2.5-6.0)FSRE

Detaljer vedr. elektrisk ledningsforbindelse
1 Brug det afskærmede parsnoede kabel som styrekabel
mellem udendørs- og indendørsenheder, mellem
indendørsenheder. De er tilsluttet til klemmerne 1 og 2 på
klemmebrættet. Den samlede kabellængde bør være under
1000m.
2 Anvend afskærmet parsnoet kabel som fjernbetjeningskabel.
Den samlede kabellængde bør være under 500 m.
Hvis den totale kabellængde er mindre end 30 m, kan
andre kabler anvendes (0,3 til 0,75 mm
2
), hvis det er i
overensstemmelse med de lokale bestemmelser. Det
parsnoede fjernbetjeningskabel tilsluttes til klemmerne A og
B på klemmebrættet i hver indendørsenhed.
3 Kontrollér, at kommunikationskablet mellem
udendørsenheden og indendørsenhederne (H-LINK)
overholder de lokale bestemmelser og ikke er påvirket af
nogen form for elektromagnetisk støj. Det skal være et
afskærmet parsnoet kabel (≥0,75 mm
2
) med en samlet
længde i H-LINK <1000 m.

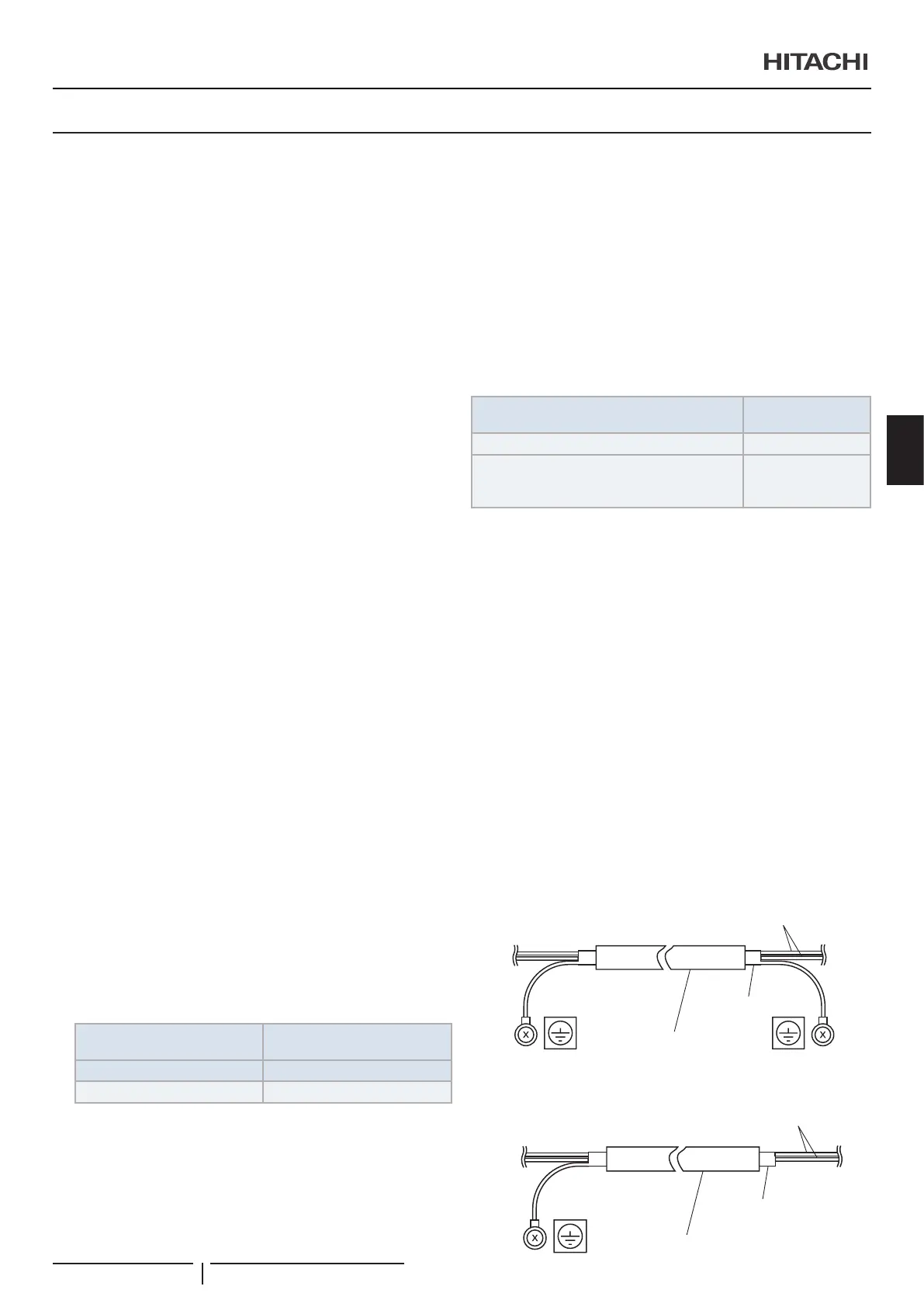

4 Styrekabel: begge ender af det afskærmede parsnoede
kabel skal forbindes til jord, som vist.
Jord
Jord
Afskærmet parsnoet kabel
Ledninger
Afskærmet
5 Fjernbetjeningskabel: Forbind den ene ende af det
afskærmede parsnoede kabel til jord, som vist.
Jord
Afskærmet parsnoet kabel
Ledninger
Afskærmet
ELEKTRISK LEDNINGSFØRING
PMML0528 rev.1 - 02/2021
151
DA
