7 ELEKTRISK ANSLUTNING
! FARA
• De elektriska kablar måste installeras av auktoriserade
installatörer.Annarsnnsriskförelchockellerbrand.
• Utfördetelektriskaarbetetienlighetmedlokalabestämmelser
och"Installations-ochdrifthandboken",ochanvändenlämplig
strömkrets.Omdenelektriskaledningsarbetetinteutförskorrekt
elleromströmkretsenintehartillräckligtmedkapacitetkandet
orsakaelchockellerbrand.
• Installera ELB (jordfelsbrytare: 2/40/30 n/A/mA) och CB
(kretsbrytare:5A)påströmförsörjningen.Annars nnsriskför
elchockellerbrand.
• Stäng av strömförsörjningen till inomhusenheten och
utomhusenheten innan elektriska arbeten påbörjas eller en
periodiskbesiktningutförs.Annarskandetorsakaelchockeller
brand.
• Skydda ledningar, dräneringsrör, elektriska delar och dylikt
från råttor och andra smådjur. Annars kan djuren gnaga på
oskyddadedelarochivärstafallkanbranduppstå.
• Draåtskruvarmedföljandeåtdragningsmoment.
M3.5: 1,2 N-m
M4: 1,0 till 1,3 N-m
• Anslut inomhusenheten/utomhusenhetens jordkablar för att
förhindra elchock eller en oförutsedd olycka. Jordmotståndet
måstevaramindreän1megohm.Jordabetetmåsteinstalleras
avauktoriseradeinstallatörer.
• Var uppmärksam så att inga ledningar kommer i kläm när
serviceluckansättsfast.Detkanorsakaelchockellerbrand.
• Väljkabelstorleken,ELB(jordfelsbrytare)ochisoleringskontakt
ienlighetmeddetgällandebestämmelsernaoch“Handbokför
installationochanvändning”,ochanvändenlämpligströmkrets.
! VARNING
• Se till att alla elektriska komponenter som inte medföljer
(huvudströmbrytare, automatsäkringar, kablar, kontakter och
ledningsanslutningar) har valts enligt angivna elektriska data i den
tekniska katalogen. Kontrollera att komponenterna uppfyller kraven i
gällande bestämmelser.
• Kontrollera att det elektriska motståndet är större än 1 Megaohm
genom att mäta motståndet mellan jord och de elektriska delarna. Om
inte så ska systemet inte användas förrän du har funnit och åtgärdat
det elektriska läckaget.
• Anslut inte huvudströmkablarna till styrkabeln (uttagen A,B, 1 och 2
på TB2). Om den ansluts kommer det tryckta kretskortet att skadas.
Strömkällans kabelstorlek Kommunikationskabelns storlek
EN 60335-1 *1 EN 60335-1 *1
0,75mm
2
0,75mm
2
? OBS!
• Följ gällande bestämmelser vid val av elledningar.
• Kabeldiametrarna markerade med *1 i tabellen ovan väljs vid maximal
ström till enheten enligt EU-standard, EN 60335-1. Använd kablarna
sominteärlättareändenvanligatåligagummikläddaexiblakabeln
(beteckning60245IEC57)ellervanligkloroprengummikläddexibel
kabel (beteckning 60245 IEC 57).
• Använd skärmad tvinnad parkabel för kontroll mellan utom- och
inomhusenheten och för fjärrkontrollkabeln mellan inomhusenheterna
och fjärrkontrollens kabel.

Övertoner
Övertonssituationen för varje modell gällande IEC 61000-3-2 är
följande:
Situation för modellerna gällande IEC 61000-3-2 Modell
Utrustning som uppfyller IEC 61000-3-2 RPI-(1.5-2.0)FSRE
Installationsbegränsningar kan ha utfärdats av
nätmyndigheten beträ󰀨ande övertoner
RPI-(2.5-6.0)FSRE

Information gällande elektrisk kabelanslutning
1 Använd tvinnad parkabel för styrkabeln mellan utom- och
inomhusenheten, samt mellan inomhusenheter. De är
anslutna till uttagen 1 och 2 på uttagspanelerna. Kablarnas
totala längd bör inte överstiga mer än 1000m.
2 Använd en skärmad tvinnad parkabel för fjärrkontrollens
kabel. Kablarnas totala längd bör inte överstiga mer än
500m. Om den totala kabellängden är mindre än 30 m, kan
andra kablar användas (kabelstorleken är 0,3 mm
2
) så länge
som de uppfyller lokala bestämmelser. Fjärrkontrollens
skärmade tvinnade parkabel är ansluten till uttagen A och B
på varje inomhusenhets uttagspanel.
3 Kontrollera att kommunikationskabeln mellan utomhus- och
inomhusenheterna (H-LINK) uppfyller lokala bestämmelser
och att de inte påverkas av elektromagnetiska störningar.
Det måste vara en skärmad tvinnad parkabel (≥0,75mm
2
)
med en total H-LINK-längd <1 000m.

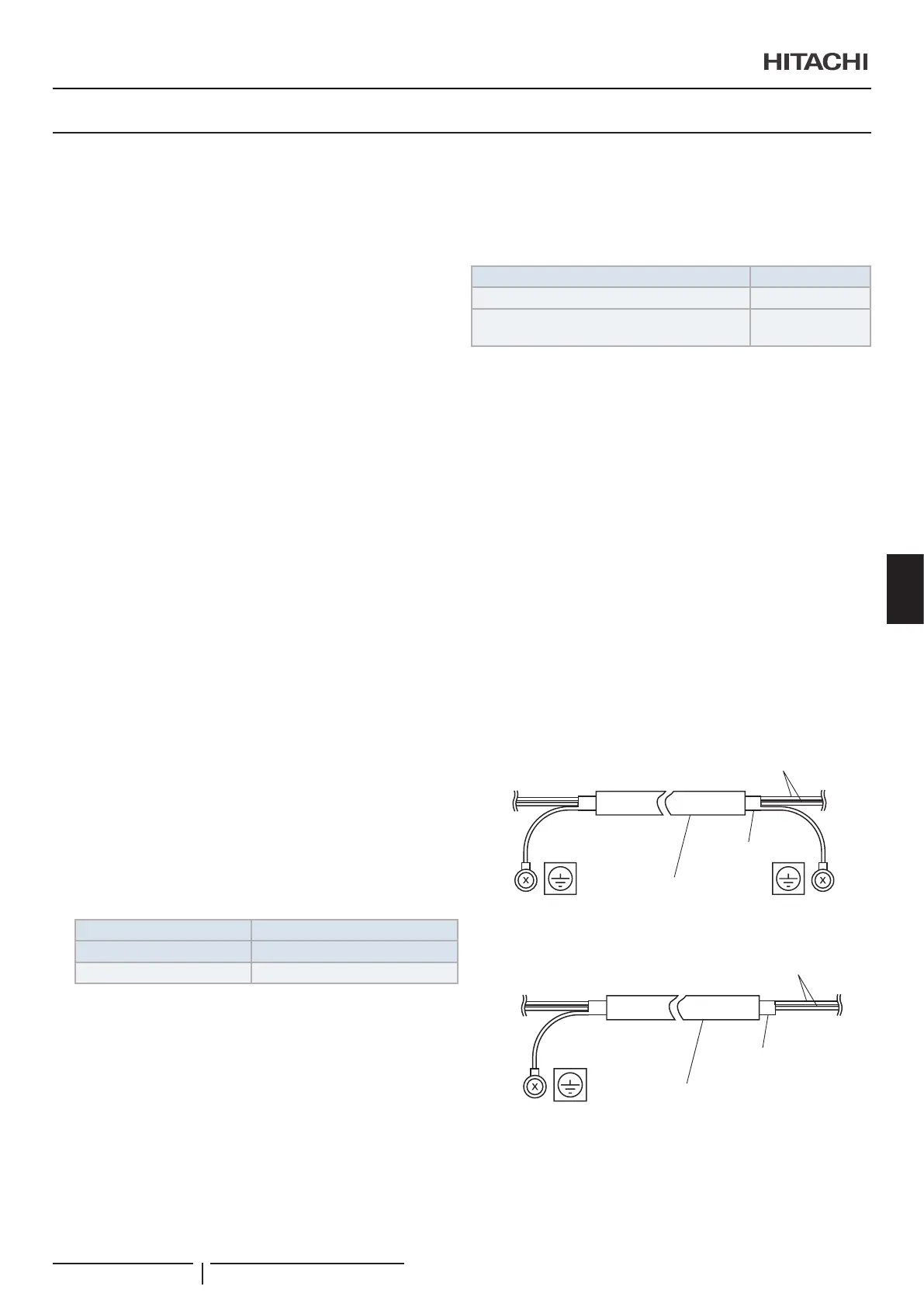

4 Kontrollkabel: anslut båda ändarna av den skärmade
tvinnade parkabeln till jord enligt bilden.
Jord
Jord
Skärmad tvinnad parkabel
Kablar
Skärm
5 Fjärrkontrollkabel: Anslut ena änden av den skärmade
tvinnade parkabeln till jord enligt bilden.
Jord
Skärmad tvinnad parkabel
Kablar
Skärm
ELEKTRISK ANSLUTNING
PMML0528 rev.1 - 02/2021
195
SV
