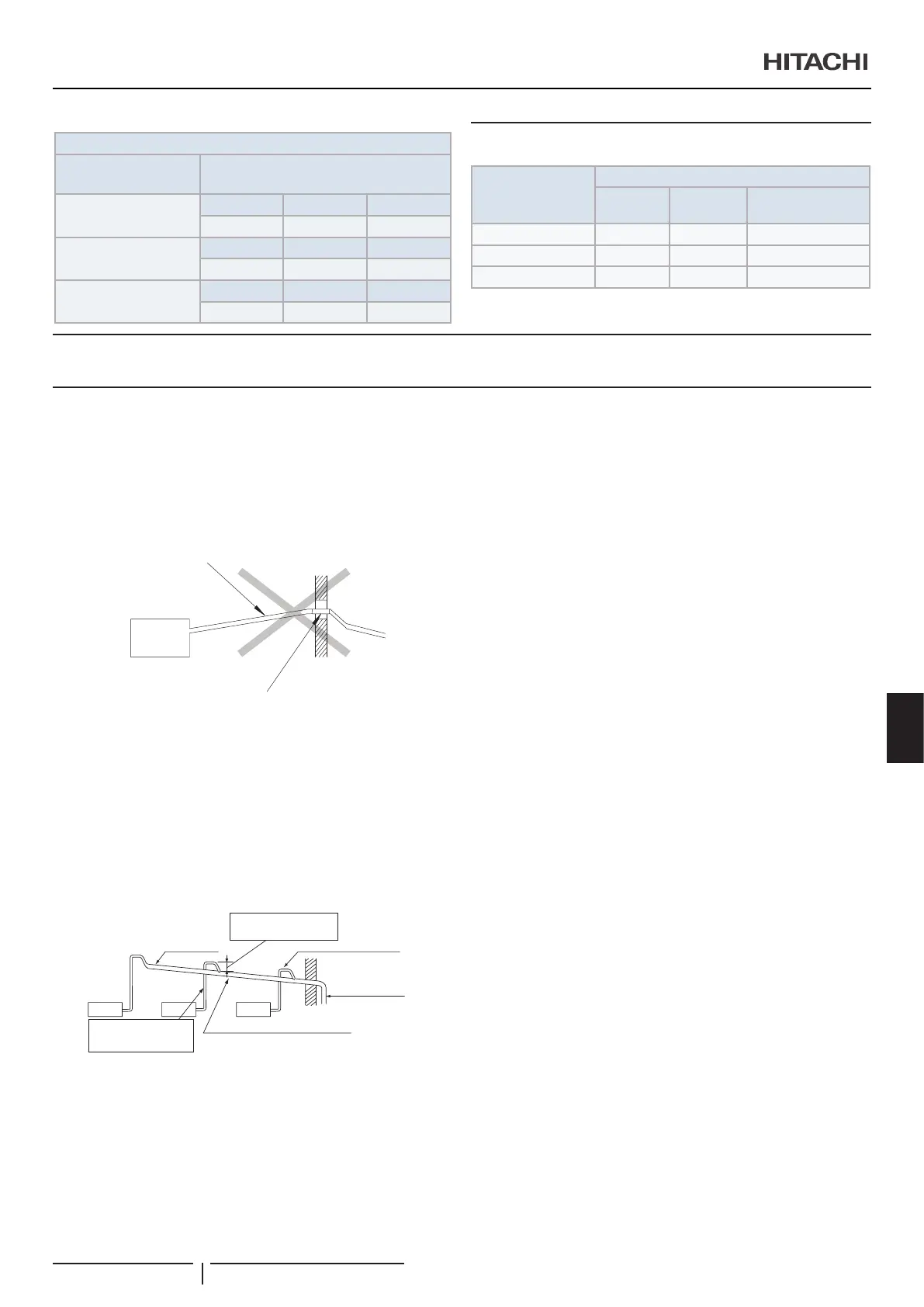

RPI-(2.5~6.0)FSRE
Съединяване на
тръби
Размери (mm)
Газова тръба
a1 b1 c1
99 122 64
Тръба за течности
a2 b2 c2
143 162 65
Дренажна тръба
a3 b3 c3
216 171 66
5.2 ИЗБОР НА РАЗМЕР НА ТРЪБИТЕ
Модели
Размер на тръбата (mm)
Газови
тръби
Тръби за
течности
Дренажни тръби
RPI-1.5FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (Външно) VP25
RPI-2.0FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (Външно) VP25
RPI-(2.5~6.0)FSRE Ø15,88 (5/8) Ø9,52 (3/8) Ø32 (Външно) VP25
6 ДРЕНАЖНИ ТРЪБИ
6.1 ОБЩА ИНФОРМАЦИЯ
! ВНИМАНИЕ
• За дренажната тръба не бива да се оформя наклон или повдигане,
тъй като отвежданата вода може да нахлуе обратно във
вътрешното тяло, а след това, при спиране експлоатацията
на изделието, в помещението ще се получи теч.
- НЕПРАВИЛНО
Неправилно: повдигната част
Неправилно: наклон нагоре
• Дренажната тръба не бива да се съединява със санитарните
или канализационни тръби, както и с други дренажни тръби.
• Когато обикновената дренажна тръба се свърже с други
вътрешни тела, свързаната позиция на всяко вътрешно тяло
трябва да бъде по-висока от тази на обикновените тръби.
Размерът на обикновената дренажна тръба трябва да бъде
достатъчно голям, да съответства на размера на изделието
и на броя тела.
- ПРАВИЛНО
Помпена система
Обикновени дренажни тръби (VP30)
(Наклон надолу от повдигнатата част)
Винилхлоридна тръба (VP25)
Мин. 100 mm
(възможно най-високо)
Страна на съединение
за дренажните тръби
на тялото
Тази дренажна
тръба е отделена от
останалите тръби
1% до 4%
Наклон надолу
• Дренажните тръби изискват изолация, ако дренажът е
монтиран на място, където от кондензът, който се образува
на външната страна на дренажната тръба, може да започне
да капе и да предизвика повреда. Изолацията за дренажната
тръба трябва да се избира така, че да гарантира изолиране на
парата и да предотвратява образуването на конденз.
• До вътрешното тяло следва да се монтира дренажен резервоар.
Този резервоар трябва да се проектира в съответствие с
добрите практики и да се провери с вода (да се зареди) и да
се изпита за правилно протичане на водата. Дренажната
тръба и тръбата за хладилния агент не се връзват и на не се
заскобват заедно.
? ЗАБЕЛЕЖКА
• Дренажът трябва да се монтира така, че да съответства на
националната и местната нормативна уредба.
• Трябва да се внимава за дебелината на изолацията, когато
се изпълнява полагането на изолацията. Ако дебелината е
твърде голяма, тръбите няма да могат да се монтират в
изделието.
• Ако между съединението на дренажната тръба и дренажния
шлаух има твърде голяма междина е необходимо да се добави
уплътнителен материал между двете части, за да може
дренажният шлаух да се напасне, а не да се деформира.
След извършване на работата по дренажните тръби и елек-
трическото окабеляване следва да се направи проверка, за
да е сигурно, че водата тече, като в следната процедура:
Проверка на RPI със стандартен дренаж
(дренажна помпа)
• Включете електрозахранването.
• Тавата за дренаж се напълва с приблизително 1,2 литра
вода. След това поплавъчният шалтер спира системата
автоматично. При тази операция дренажната помпа не
спира.
• След това изключете електрозахранването.
ДРЕНАЖНИ ТРЪБИ
PMML0528 rev.1 - 02/2021
237
BG
