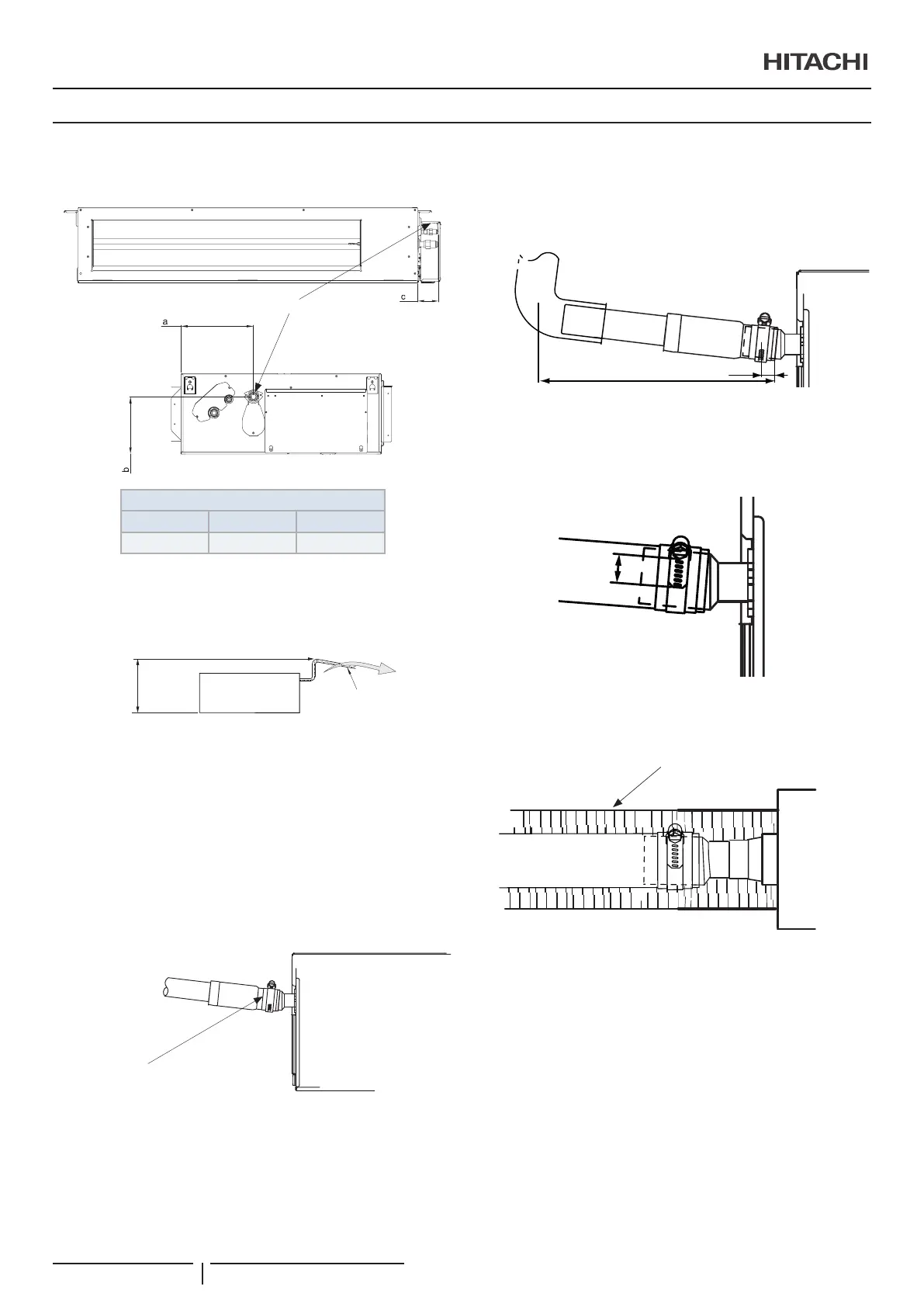

6.2 СЪЕДИНЕНИЕ НА ДРЕНАЖНИТЕ ТРЪБИ
1 Позицията на съединението на дренажната тръба е
показана по-долу
Дренажни тръби
Размери (mm)
a b c
216 171 66
2 Подгответе PVC тръба с външен диаметър 32 mm.
3 Тръбите се стягат за дренажния шлаух с лепило и
скобата, която се доставя от завода. Дренажните тръби
трябва да се изпълнят с наклон надолу от 1% до 4%.
1% до 4%
Наклон надолу
Макс.
850mm
Градиент за дренажните тръби
! ВНИМАНИЕ
При затягане на съединението на дренажната тръба да не се
прилага прекалена сила. Така може да се предизвика повреда.
4 Свържете с PVC лепило дренажния шлаух, който се
доставя от завода, със съединението на дренажната тръба.
При почистване на повърхността на свързването с помощта
на лепилото, за вкарването, крепенето и оставянето на
тръбата да стегне лепилото, се ползва информацията,
предоставена от производителя на лепилото.
Дренажен шлаух
! ВНИМАНИЕ
Дренажният шлаух трябва да е вкаран изцяло. Ако не се вкара
правилно или в случай на усукване ще предизвика теч на вода.
5 Закрепете заводската скоба на шлауха към PVC лентата
(сива), закрепена за дренажния шлаух. Скобата на
шлауха трябва да е на разстояние 20 mm от крайното
лице на дренажния шлаух.
a
b
a: 20mm
b: 300 mm
6 След това скобата на шлауха се затяга, така че да е
сигурно, че е на приблизително 28 mm разстояние от
винта до ръба на скобата на шлауха.
a
a: 28 mm
7 След съединяване на дренажния шлаух изолирайте
дренажната тръба.
Странично
тяло
Изолация (доставя се на място)
? ЗАБЕЛЕЖКА
Ако между съединението на дренажната тръба и дренажния
шлаух има твърде голяма междина е необходимо да се добави
уплътнителен материал между двете части, за да може
дренажният шлаух да се напасне, а не да се деформира.
ДРЕНАЖНИ ТРЪБИ
