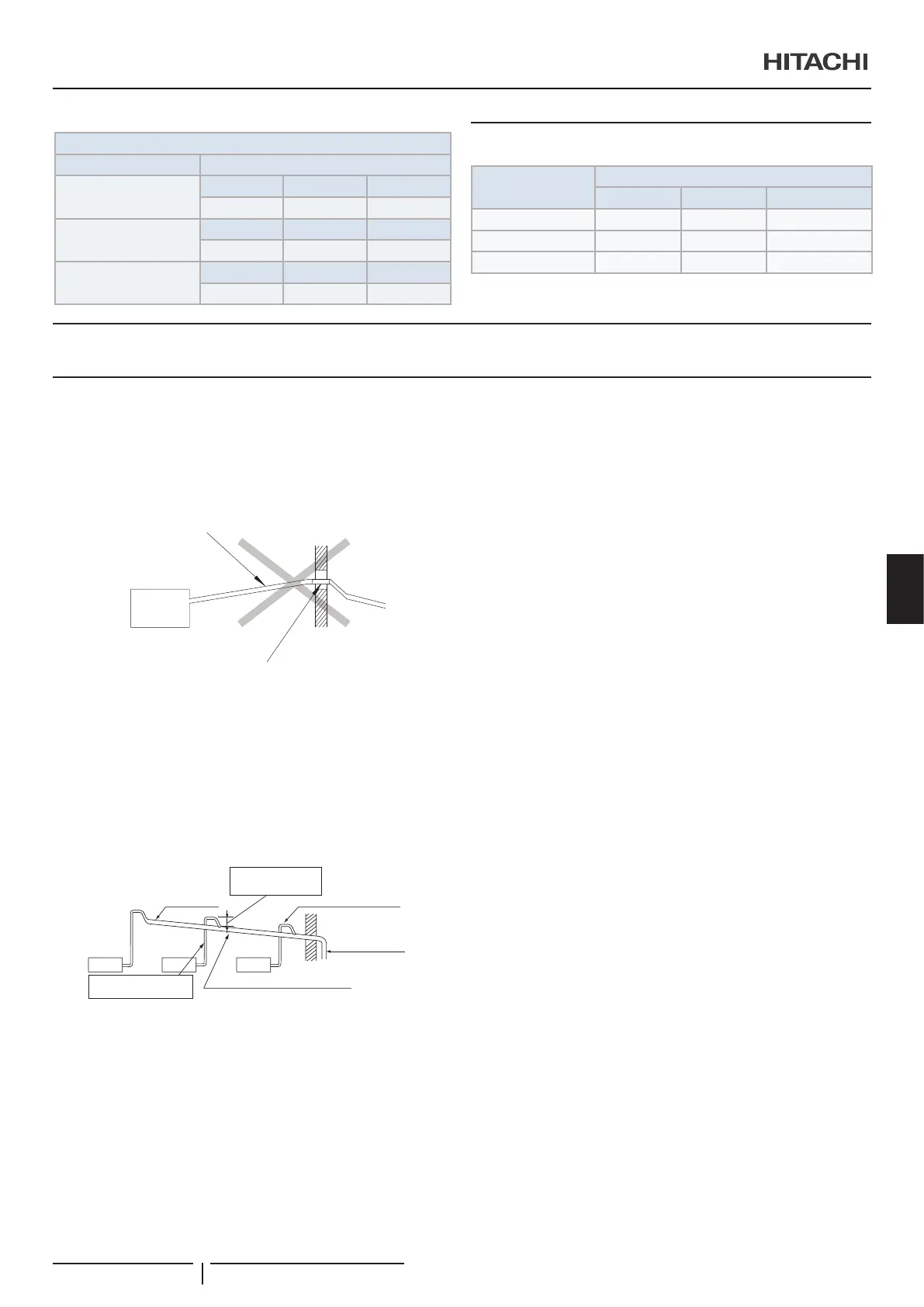

RPI-(2.5~6.0)FSRE
RÖRANSLUTNING Mått (mm)
Gasrör
a1 b1 c1
99 122 64
Vätskerör
a2 b2 c2
143 162 65
Dräneringsrör
a3 b3 c3
216 171 66
5.2 VAL AV RÖRSTORLEK
Modeller
Rörstorlek (mm)
Gasrör Vätskerör Dräneringsrör
RPI-1.5FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (yttre) VP25
RPI-2.0FSRE Ø12,7 (1/2) Ø6,35 (1/4) Ø32 (yttre) VP25
RPI-(2.5~6.0)FSRE Ø15,88 (5/8) Ø9,52 (3/8) Ø32 (yttre) VP25
6 DRÄNERINGSRÖR
6.1 ALLMÄN INFORMATION
! VARNING
• Se till att dräneringsrören inte sluttar uppåt eftersom dräneringsvatten
då rinner tillbaka in i enheten och läcker ut i rummet när driften stoppas.
- FEL
Felaktigt: stigande del
Felaktigt: lutar uppåt
• Anslut inte dräneringsröret till ett sanitär- eller avloppsrör eller något
annat typ av dräneringsrör.
• När det gemensamma dräneringsröret ansluts till andra inomhusen-
heter måste anslutningspunkten för varje inomhusenhet vara högre
än det gemensamma röret. Det gemensamma dräneringsröret måste
vara tillräckligt långt och anpassas efter enhetens storlek samt antalet
enheter.
- RÄTT
Pumpsystem
Gemensamt dräneringsrör (VP30)
(Nedåtlutning från stigande del)
PVC-rör (VP25)
Min. 100 mm
(så högt som möjligt)
Dräneringsrör från
enheten
Detta dräneringsrör
ska separeras från
andra rör
1 % till 4 %
lutning nedåt
• Dräneringsrören måste isoleras om de installeras på en plats där
kondensdroppar på utsidan av röret kan bildas och orsaka skada.
Säkerställ att dräneringsrörets isolering är ordentligt tät så att ångor
håller sig inne och kondens inte bildas.
• Vattenlåset bör installeras bredvid inomhusenheten. Detta lås måste
vara väl konstruerat och kontrolleras (fyllas) med vatten för att uppnå
korrektvattenöde.Bindintesammandräneringsröretochkylröret.
? OBS!
• Installera dräneringen enligt nationella och lokala bestämmelser.
• Lägg märke till tjockleken på isoleringen när du isolerar. Om
isoleringen är för tjock får röret inte plats i enheten.
• Om det är för stort utrymme mellan dräneringsrörets anslutning och
dräneringsslangen ska ett förseglande material läggas till mellan de
två delarna för att montera dräneringsslangen utan att deformera den.
När arbetet med dräneringsrör och elkablar har avslutats
kontrollerar du att vattnet ödar på följande sätt:
RPI Kontroll med standarddränering (dräneringspump)
Slå på huvudströmbrytaren.
Fyll avtappningskaret med ca 1,2 liter vatten. Flottörström-
brytaren stannar då systemet automatiskt. Dräneringspump-
ningen stoppas däremot inte.
Stäng sedan av huvudströmbrytaren.
DRÄNERINGSRÖR
PMML0528 rev.1 - 02/2021
193
SV
