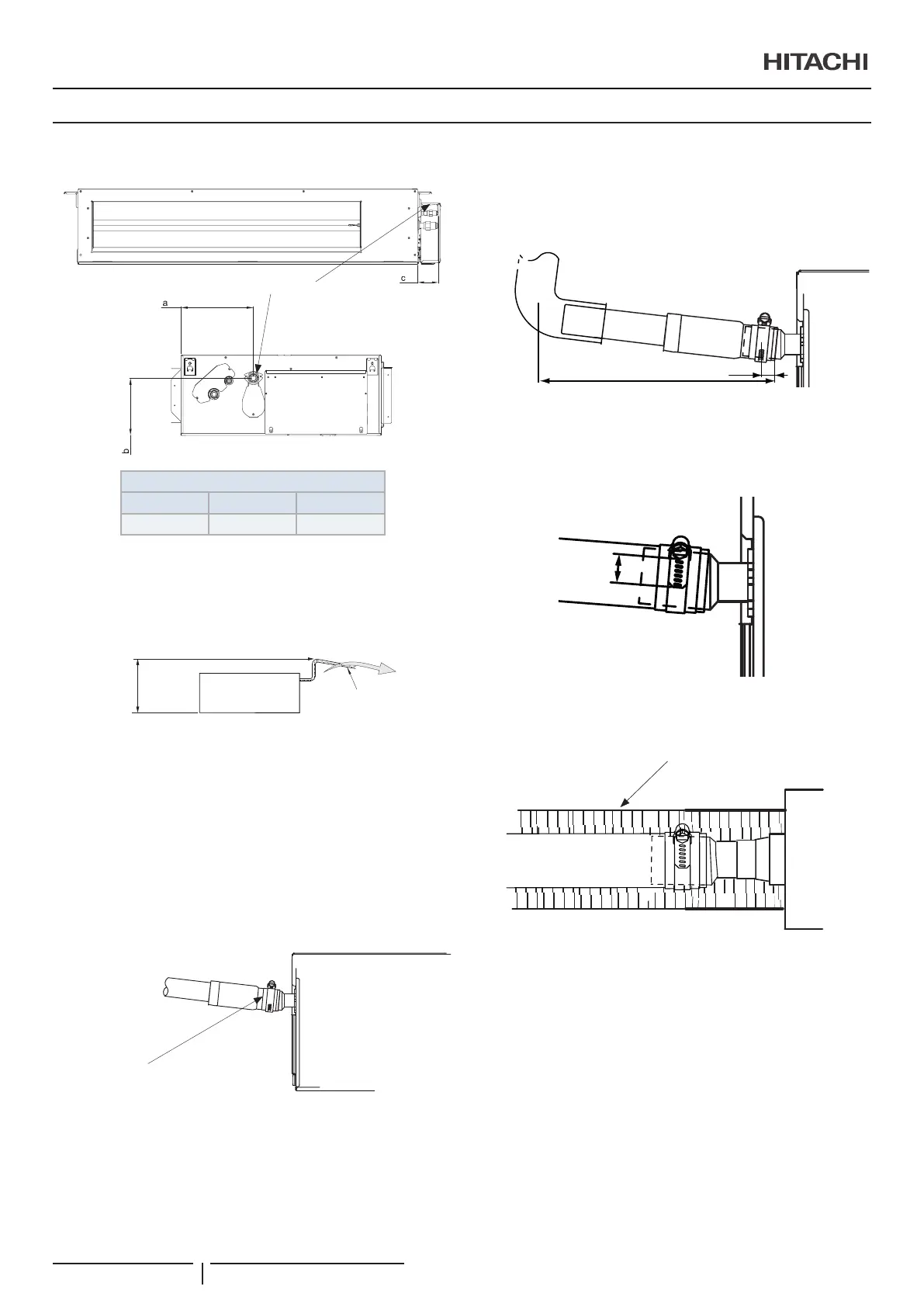

6.2 RACORDAREA CONDUCTELOR DE DRENAJ
1 Mai jos se prezintă poziția racordului conductei de drenaj.
Conductele de drenaj
Dimensiuni (mm)
a b c
216 171 66
2 Pregătiți o conductă de clorură de polivinil cu un diametru
exterior (OD) de 32 mm.
3 Fixați tubul de furtunul de drenare cu adeziv și clema
furnizată din fabrică. Conducta de drenaj trebuie instalată cu
o pantă descendentă de 1% până la 4%.
Înclinare
descendentă
1% la 4%
Max.
850mm
Înclinarea conductei de drenaj
! PRECAUȚIE
Nu aplicați forță excesivă asupra racordului conductei de drenaj Poate
cauza un daune.
4 Conectați furtunul de drenare furnizat la racordul conductei
de drenaj folosind adezivul pe baza de clorură de polivinil.
Când curățați suprafața de conectare, aplicați adezivul,
introduceți, rețineți conducta de drenaj și așteptați să se
întărească adezivul, consultați informațiile furnizate de
producătorul adezivului.
Furtun de drenare
! PRECAUȚIE
Furtunul de drenare trebuie să r introdus complet. Dacă nu este introdus
corect sau este răsucit, pot apărea scurgeri de apă.
5 Atașați brida pentru furtun furnizată pe banda de vinil (de
culoare gri) atașată la furtunul de evacuare. Brida pentru
furtun trebuie să se ae la 20 mm de capătul frontal a
furtunului de evacuare.
a
b
a: 20mm
b: 300 mm
6 Strângeți apoi brida pentru furtun pentru a vă asigura că
între șurub și marginea bridei pentru furtun există o distanță
de aproximativ 28 mm.
a
a: 28 mm
7 Izolați conducta de drenaj după conectarea furtunului de
drenare.
Unitate
laterală
Izolație (furnizată in situ)
? NOTĂ
Dacă există o distanță excesivă între racordul conductei de drenaj și
furtunul de drenare, adăugați un material de etanșare între cele două părți
pentru a se potrivi și a nu deforma furtunul de drenare.
CONDUCTĂ DE DRENAJ
PMML0528 rev.1 - 02/2021
392
