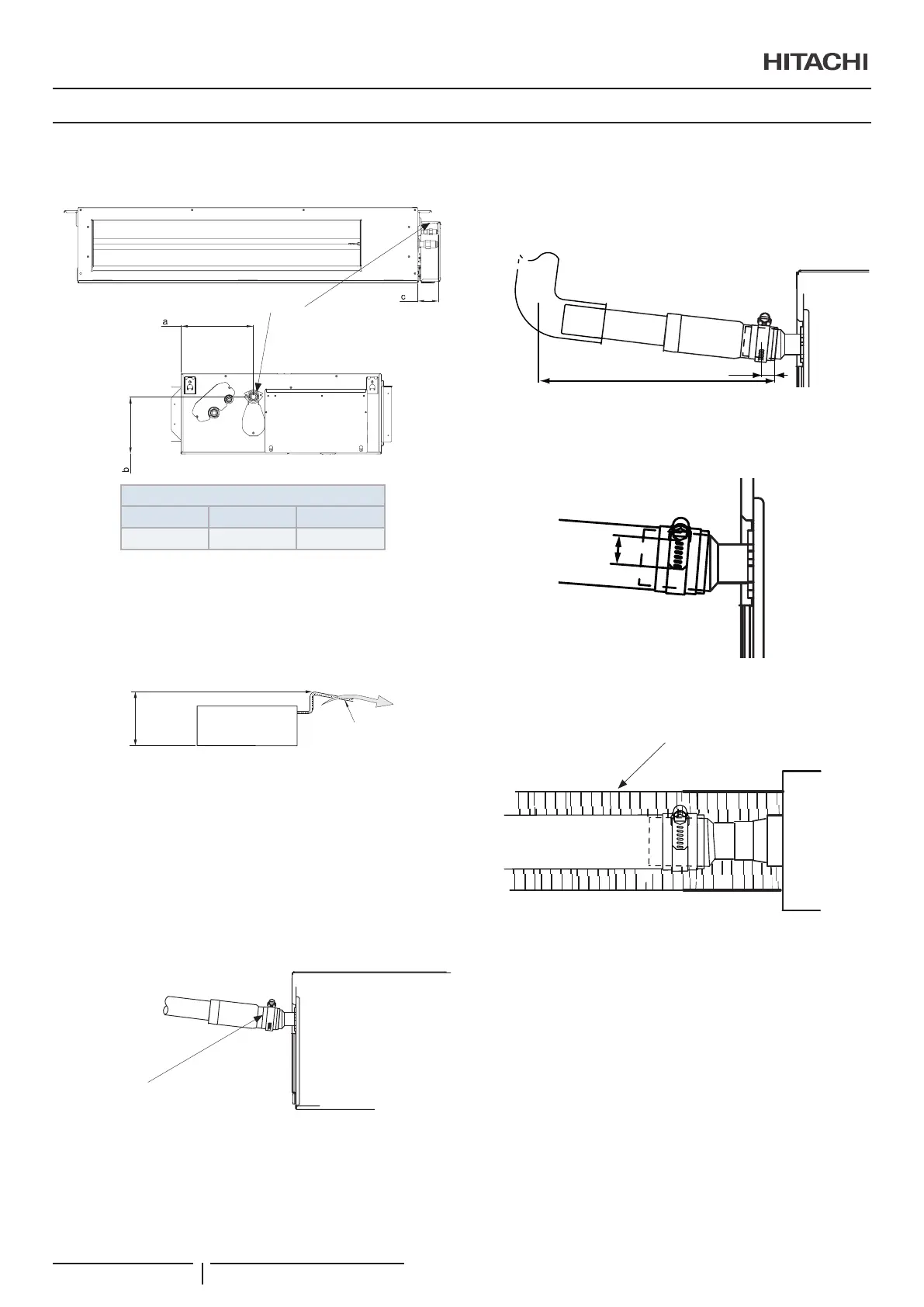

6.2 LIGAÇÃO DA TUBAGEM DE DESCARGA
1 A posição da ligação da tubagem de esgoto é mostrada
abaixo.
Tubagem de descarga
Dimensão (mm)
a b c
216 171 66
2 Prepare o tubo de PVC com um diâmetro exterior (OD) de
32 mm.
3 Fixe a tubagem ao tubo de descarga com um agente
adesivo e a abraçadeira fornecida de fábrica. A tubagem
de descarga deve ser instalada com uma inclinação
descendente entre 1 % e 4 %.
Inclinação
descendente
entre 1 e 4 %
Máx.
850 mm
Gradiente da tubagem
de descarga
! CUIDADO
Não esforce excessivamente a ligação da tubagem de esgoto. Poderia
danicá-la.
4 Una o tubo de descarga fornecido de fábrica à ligação
respetiva com adesivo de PVC. Nas operações de
limpeza da superfície da ligação, aplicação do adesivo,
introdução, retenção e cura do tubo, consulte a informação
disponibilizada pelo fabricante do adesivo.
Tubo de descarga
! CUIDADO
O tubo de descarga deve ser inserido completamente. Se o tubo não for
introduzido corretamente ou estiver torcido, pode ocorrer uma fuga de água.
5 Amarre a abraçadeira do tubo fornecida de fábrica na ta
adesiva (cinzenta) no tubo de descarga. A abraçadeira
deve estar distanciada 20 mm da extremidade do tubo de
descarga.
a
b
a: 20 mm
b: 300 mm
6 Depois aperte a abraçadeira para se certicar de que há
28 mm desde o parafuso até à extremidade da abraçadeira.
a
a: 28 mm
7 Isole a tubagem de descarga após ter efetuado a ligação ao
tubo de descarga.
Lado da
unidade
Isolamento (fornecido no local)
? NOTA
Se houver demasiada folga entre a ligação da tubagem de descarga e o
tubo de descarga, adicione material de selagem entre ambas as partes
para encaixar e não deformar o tubo de descarga.
TUBAGEM DE DESCARGA
PMML0528 rev.1 - 02/2021
128
