7.1 LIGAÇÕES ELÉTRICAS
! CUIDADO
Use um cabo de par torcido blindado ou cabo de par blindado para os
cabos de transmissão entre as unidades interior e exterior e ligue a
blindagem (uma das extremidades) ao parafuso de terra na caixa elétrica
da unidade interior.

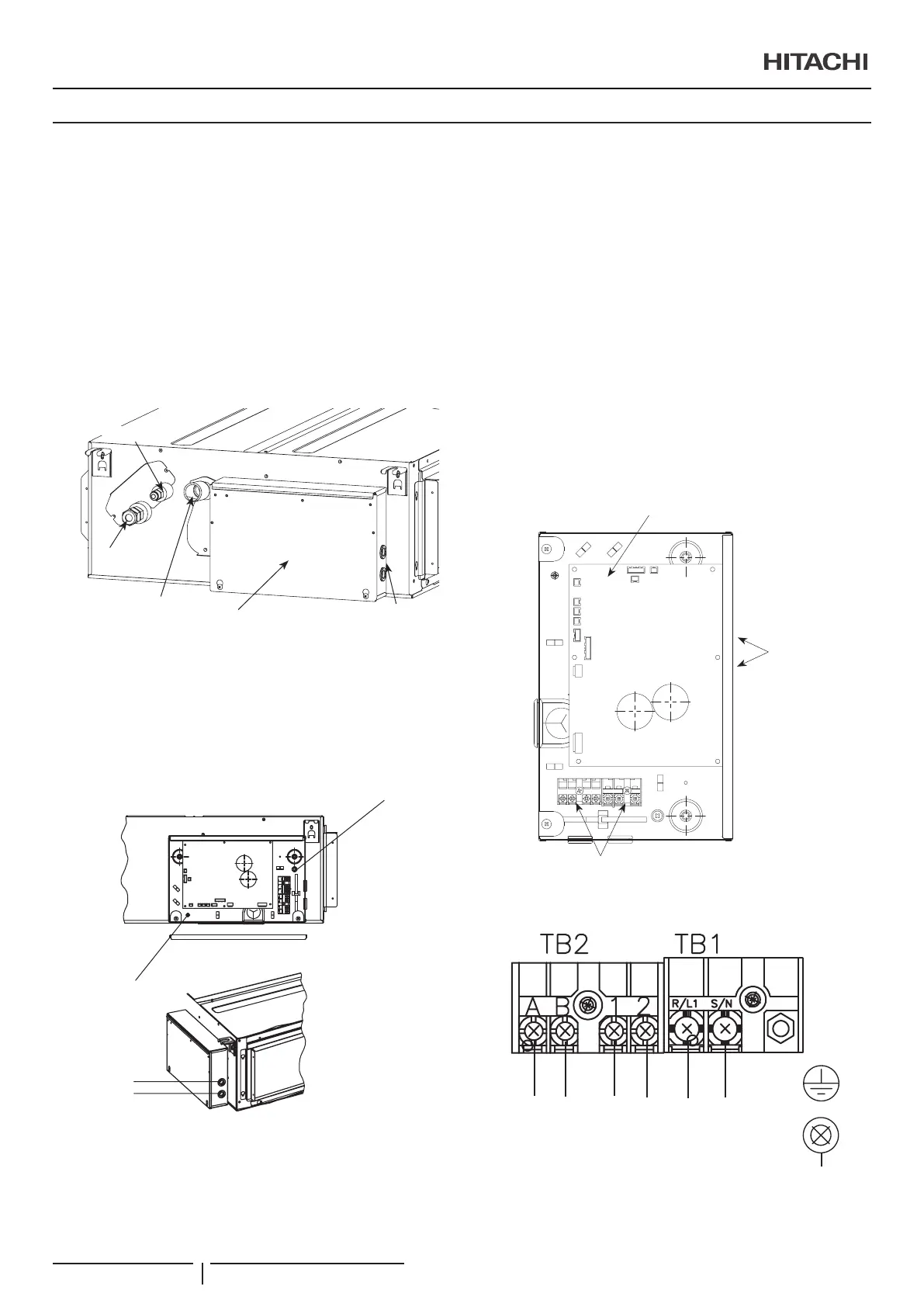

7.1.1 Localização da caixa elétrica
O painel de manutenção para o motor do ventilador da
unidade interior está no lado inferior da unidade e o painel
de manutenção para a caixa elétrica está no lado direito da
unidade, como mostrado abaixo.
RPI-(1.5-6.0)FSRE
Ligação elétricas
Tubagem de líquido
Tubagem
de gás
Tubo de descarga
Caixa elétrica
7.1.2 Instalação das ligações elétricas
1 Abra o painel de manutenção do lado inferior da unidade.
2 Corte o centro da bucha de borracha no furo de ligação das
ligações elétricas da unidade, como mostrado acima, e da
caixa elétrica, como mostrado abaixo.
3 Ligue os cabos da fonte de alimentação e de terra aos
terminais da caixa elétrica, como mostrado abaixo.
Terra
Terra
Fonte de
alimentação
Controlo
4 Ligue os cabos entre a unidade interior e a unidade exterior
aos terminais 1 e 2 da caixa elétrica.
5 Ligue o cabo do controlo remoto aos terminais A e B da
caixa elétrica.
6 Fixe rmemente os cabos com a abraçadeira do cabo de
alimentação dentro das unidades interiores.
7 Tape o orifício de ligação das ligações elétricas, após passar
os cabos pela tampa, com material vedante para proteger a
unidade da condensação de água e dos insetos.
! CUIDADO
Use cabo de par torcido blindado ou cabo de par blindado para os
cabos de transmissão entre as unidades interiores e exterior, e ligue a
blindagem (uma das extremidades) ao parafuso de terra na caixa elétrica
da unidade interior, como se mostra na gura.
7.1.3 Esquema da caixa elétrica
Caixa elétrica
TB
PCB
PCB: Placa de circuito impresso
7.1.4 Ligação à placa de terminais
Parafuso de terra
Cabos de alimentação
(monofásicos)
Cabos de
transmissão
Controlo remoto
(PC-ARFP1E)
