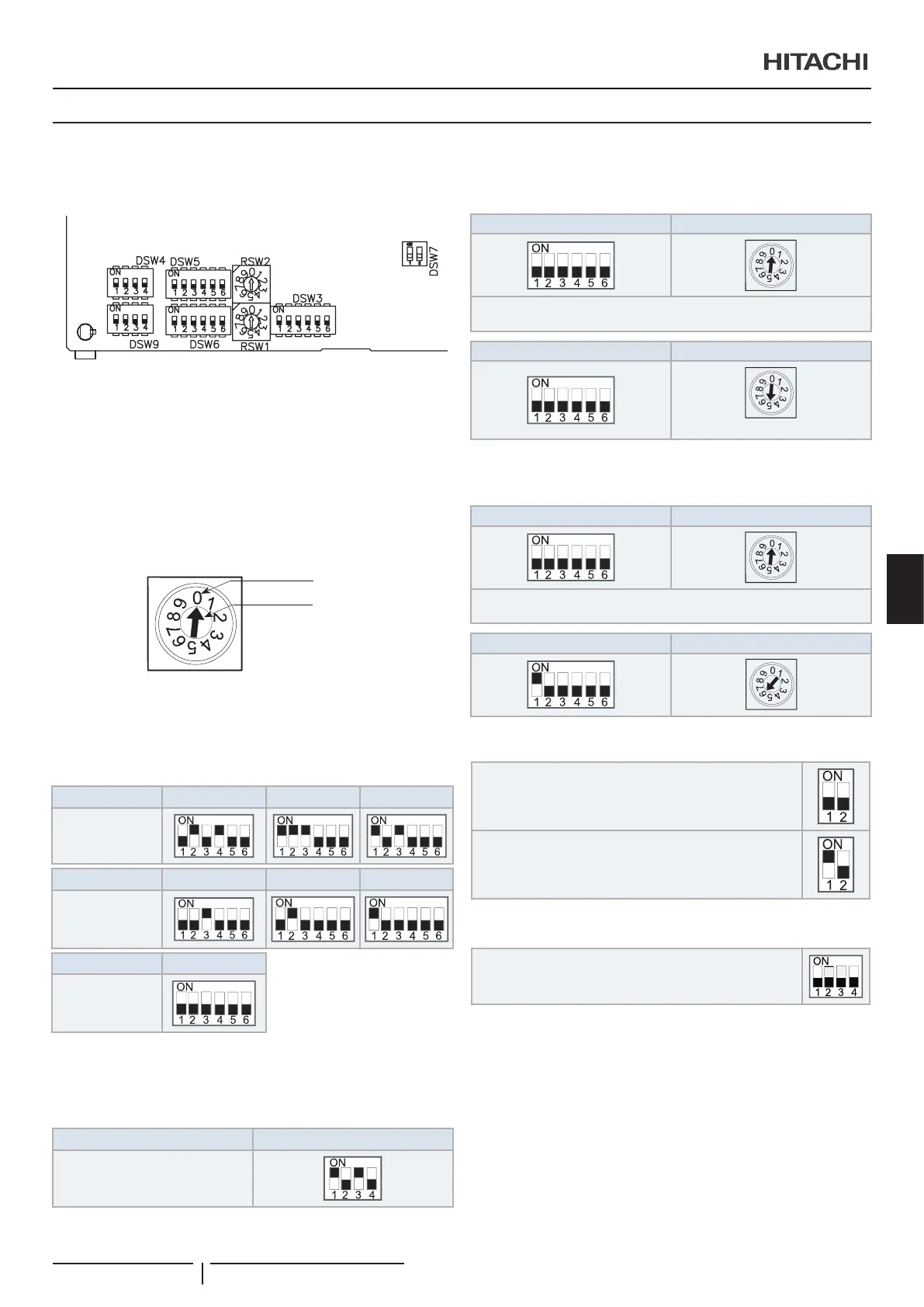

7.2 DIPKONTAKTER
Antal och position på DIP-brytare
Dipkontakternas lägen:
! VARNING
Innan DIP-brytarna ställs in måste strömförsörjningen stängas av.
Därefter kan du ändra DIP-brytarnas lägen. Om kontakterna ställs in utan
att strömförsörjningen har brutits blir inställningen ogiltig.
? OBS!
• Märket “■” anger DIP-brytarnas lägen. Siffrorna visar inställningen
före leverans och efter gjorda val.
• För att ställa in positionen på vridomkopplare, så för man in en
skruvmejsel i spåret på RSW.
Indikering
Använd skruvmejsel
med platt huvud
DSW3: Inomhusenhetens kapacitetsinställning
Ingen inställning krävs eftersom detta har gjorts före leverans.
Denna DIP-brytare används för att ställa in kapacitetskoden som
motsvarar antalet hästkrafter för inomhusenheten.
HP 1,5 2,0 2,5
Fabriksinställning
HP 3,0 4,0 5,0
Fabriksinställning
HP 6,0
Fabriksinställning
DSW4: Modellinställning
Ingen inställning krävs. Den här omkopplaren används för att
ställa in den modellkod som motsvarar inomhusenhetens modell.
Inomhusenhetens modell DSW4-inställning
RPI
Fabriksinställning
DSW5 och RSW1: inställning av kylmedelcykel nummer
Inställning krävs. Inställning före leverans.
DSW5 fabriksinställning RSW1
Här har DSW5 ställts in, och RSW1 före leverans på upp till 63 kan
ställas in.
Exempel, inställning 5 system RSW1
Fäst det i 5
DSW6 och RSW2: inställning av enhetsnummer
Figuren nedan visar inställningsläget före leverans.
DSW6 fabriksinställning RSW2
Här har DSW6 ställts in, och RSW2 före leverans kan ställas in på upp
till 63.
Exempel för inställning av nr. 16 RSW2
DSW7: Säkringsåterställning
Fabriksinställning
Om högspänning läggs på kontakt 1,2 på TB1 utlöses
säkringen på PCB1(M). Anslut i så fall först kabeln till TB1
och aktivera sedan nr 1 (se bilden till höger).
DSW9: Tillvalsfunktion
Fabriksinställning
ELEKTRISK ANSLUTNING
PMML0528 rev.1 - 02/2021
197
SV
